27
INSTALACIÓN (cont.)
Conexión del termostato de pared
(Sistema Millivolt ÚNICAMENTE: opcional) (cont.)
Conexión del termostato de pared a la unidad
4. Coloque el termostato de pared en el modo sistema de enfriamiento, ya que
la mayoría de los termostatos de pared se han diseñado tanto para
calefacción como para refrigeración.
5. Prepare el arnés de cableado para la conexión de la unidad al termostato.
Tipo y tamaño de cable recomendado: Cable del termostato / cable sólido 16
~ 26 AWG
6. Identifique los conectores del termostato marcados con G, Y y RC.
G (Ventilador On/Off), Y (Refrigeración On/Off) y RC (Transferencia de
Refrigeración - Común)

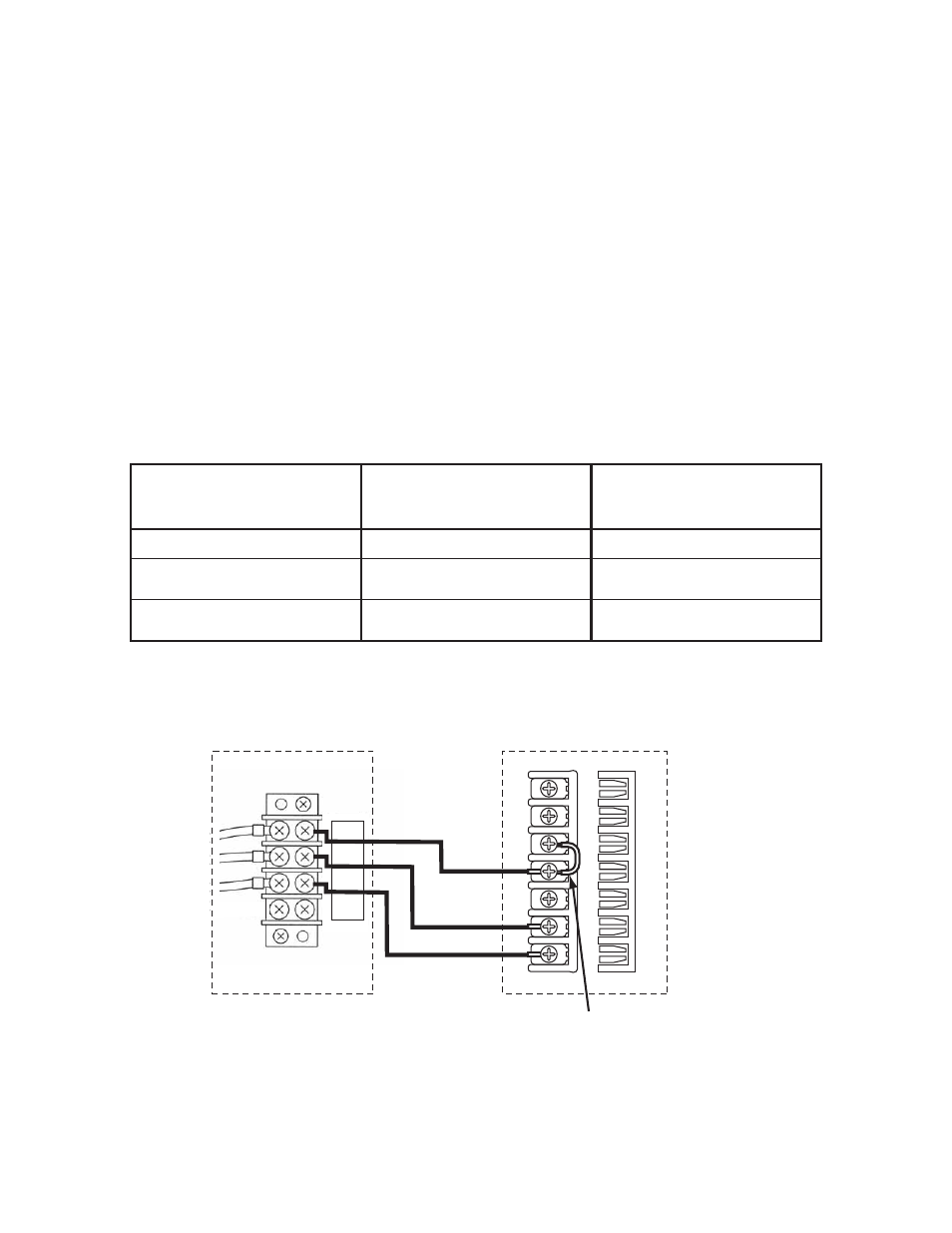

7. Conecte el arnés de cableado de la terminal de la unidad al termostato según
las etiquetas que se muestran abajo.
Nota: Utilice el termostato que es compatible con el sistema millivolt. No
conecte el termostato a una fuente de energía AC.
RC
Y
G
RC
Y
G
Nombre del conector
de la unidad
Nombre del conector
del termostato
de pared
Función
Común
Refrigeración On/Off
(encendida/apagada)
Ventilador On/Off
(encendido/apagado)
G
Y
RC
GY
W
R
C
R
H
O
B
Unidad Termostato
(Sistema Millivolt)
Retirar el puente instalado en la fábrica
