MovinCool Classic 40 - Manual (Página 23)

23
INSTALACIÓN (cont.)
Accesorios opcionales y configuración (cont.)
Unidad suspendida del cielorraso (ÚNICAMENTE para Classic 40)

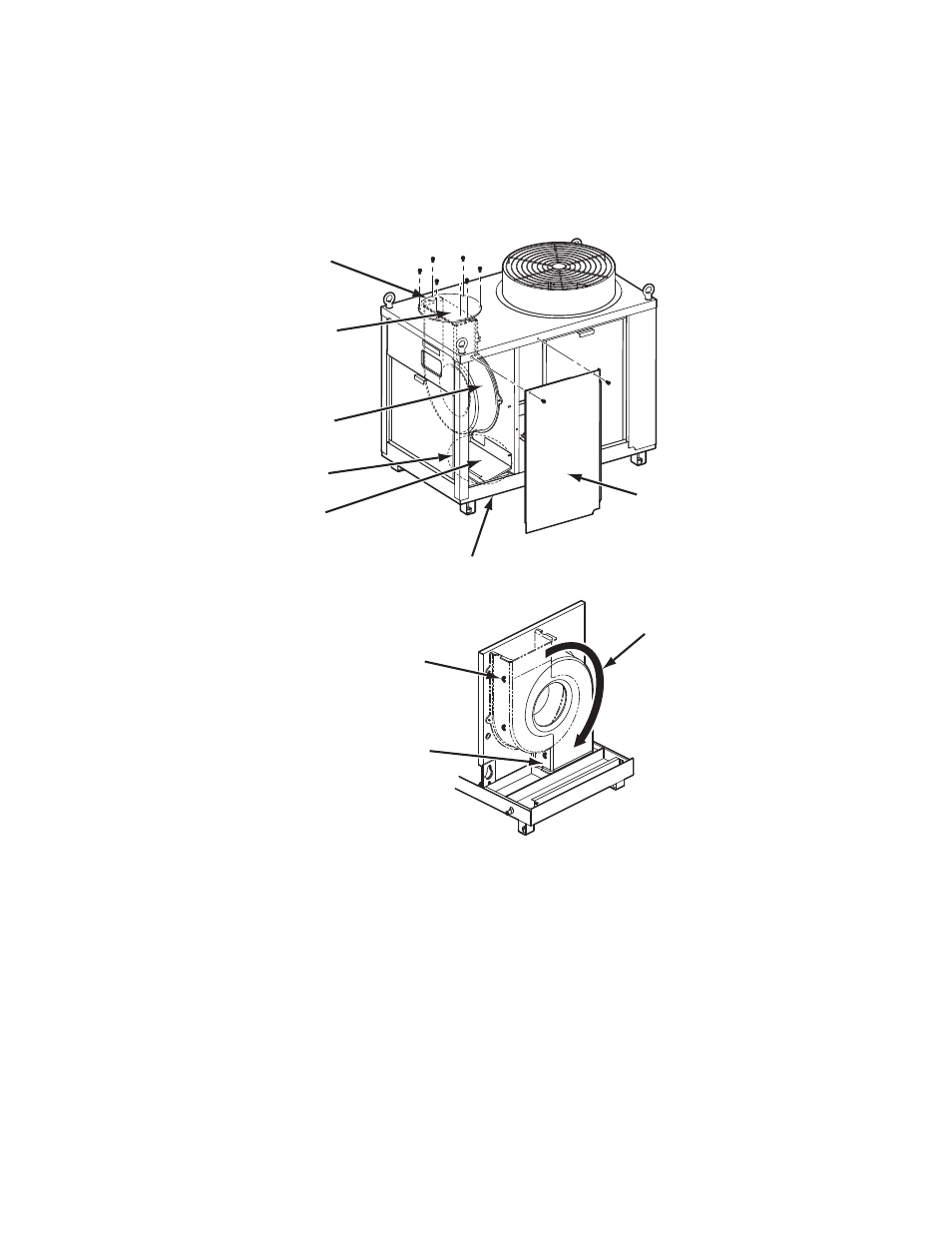

3. Procedimiento de instalación del ducto
Invierta la carcasa del ventilador dentro de la unidad.
1. Quite el panel lateral derecho.
2. Quite la protección contra el agua situada en la abertura de extracción
inferior.
3. Quite la placa ciega situada en la abertura de extracción inferior e instálela
en la abertura de extracción superior, y quite la rejilla situada en la abertura
de extracción superior para instalarla en la abertura de extracción inferior.
4. Quite las cinco tuercas e invierta la carcasa del ventilador 180º. Luego
ponga la abertura de la carcasa del ventilador hacia la abertura de
extracción inferior y apriete la carcasa del ventilador con las tuercas.
5. Instale el panel lateral derecho.
PLACA CIEGA
ABERTURA DE
EXTRACCIÓN
SUPERIOR
CARCASA DEL
VENTILADOR
PLACA CIEGA
PROTECCIÓN
CONTRA EL AGUA
ABERTURA DE EXTRACCIÓN INFERIOR
PANEL LATERAL
DERECHO
TUERCAS
AJUSTE EN SENTIDO POSITIVO
LA ABERTURA DE LA CARCASA
DEL VENTILADOR QUE VA HACIA
LA ABERTURA DE EXTRACCIÓN
INFERIOR
GIRE EN SENTIDO
INVERSO LA
CARCASA DEL
VENTILADOR 180°
