16
INSTALACIÓN (cont.)
Conexión al suministro de energía y del cableado en el
lugar de instalacion (ÚNICAMENTE para Classic 60)
(cont.)
Cables del suministro de energía
• Utilice por lo menos 12 AWG en los cables de suministro de energía.
Tipo cable flexible (4 cables): SO, SOT, SOOW o equivalente
Tensión nominal: 600 V Mínimo
Resistencia al calor: 140 °F (60 °C) o superior
• Prepare tres cables de suministro de energía para la fuerza motriz y un cable
(verde) para la conexión a tierra.
• Asegúrese de utilizar la canaleta cuando instale los cables de suministro de
energía.
Conexión a Classic 60

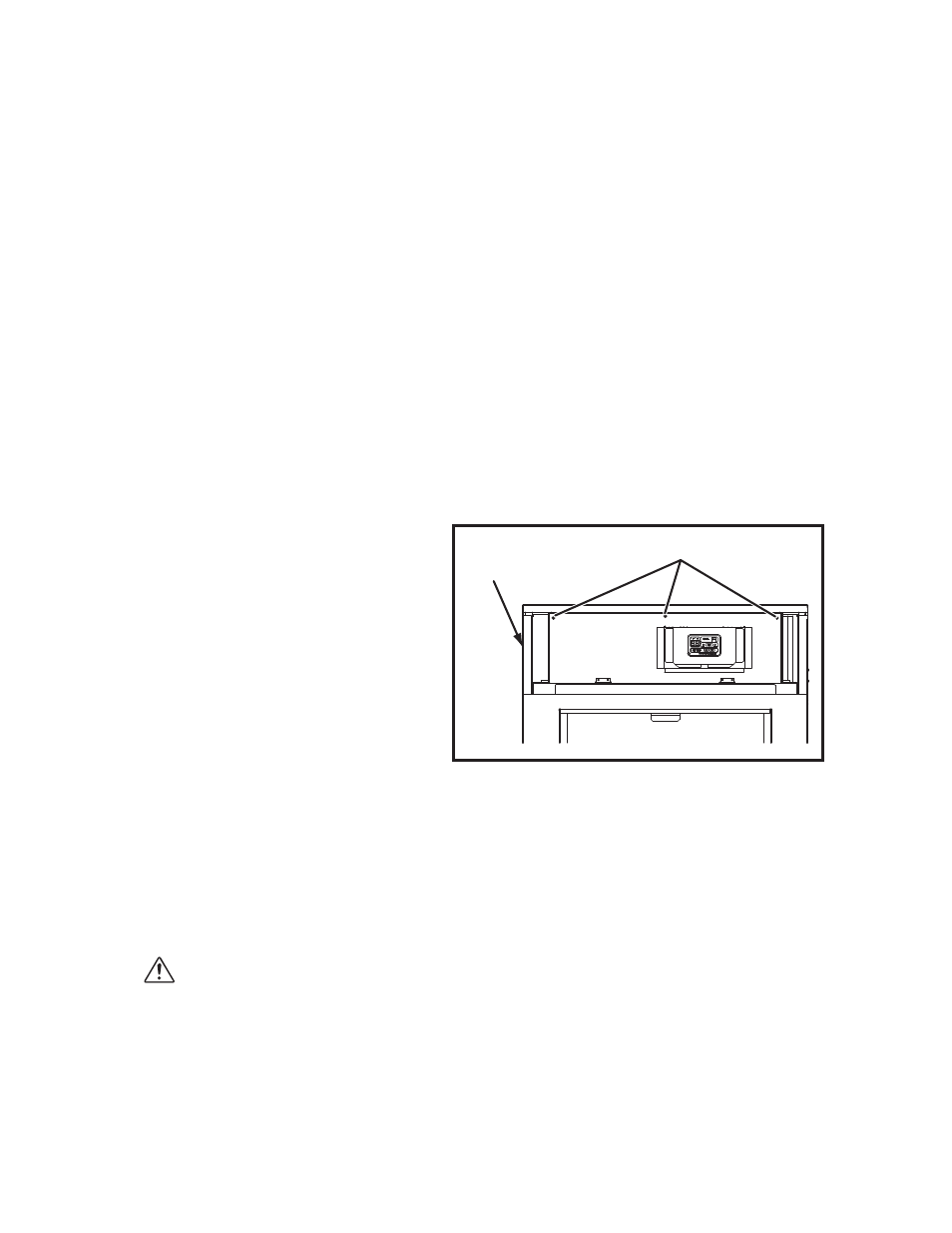

1. Quite los tres (3) tornillos del panel superior por el lado del panel de control y
abra el panel superior.
2. Pase el cable de suministro de
energía a través del orificio de la
canaleta en el panel lateral
izquierda.
3. Acople la canaleta al orificio de
la canaleta.
El tamaño comercial de la
canaleta es de 1/2 pulgada.
4. Conecte los cables de
suministro de energía a las
terminales R, S, T y de tierra.
Fuerza de apriete: 0.96 pie•lbf (1.3 N•m)
Nota: Classic 40 y Classic 60 están equipados con protectores de fase.
1. El orden de la secuencia de fase es R, S y T. Si la secuencia de fase se
invierte, la unidad no funciona.
En esta condición, intercambie dos de los cables de suministro de energía
en las terminales R, S y T.
2. No use extensiones de cable en una unidad conectada mediante cable.
• ADVERTENCIA: Todo trabajo de electricidad sólo debe ser realizado
por personal calificado con conocimientos de electricidad. Las
reparaciones de componentes eléctricos por parte de técnicos no
certificados pueden provocar lesiones personales y/o daños a la unidad.
ORIFICIO DE
LA CANALETA
TORNILLO (3)
