Montaje de la antorcha
powermax
65/85
Manual de servicio
3-17
conexión de un cable opcional de interfaz de máquina
Los sistemas Powermax65 y Powermax85 están equipados con un divisor de tensión opcional de cinco posiciones,
instalado en fábrica, diseñado para conectarse con seguridad, sin herramientas. El divisor de tensión incorporado
permite una reducción gradual del voltaje del arco de 20:1, 21.1:1, 30:1, 40:1 y 50:1 (salida máxima de 18 V).
Un receptáculo opcional en la parte trasera de la fuente de energía da acceso a la reducción gradual del voltaje
del arco y a las señales de transferencia del arco y arranque del plasma.
el divisor de tensión de cinco posiciones.
Hypertherm ofrece varias opciones de cables de interfaz de máquina para los sistemas Powermax65 y Powermax85:
• Para utilizar el divisor de tensión incorporado que permite una reducción gradual del voltaje del arco, además
de las señales de transferencia del arco y arranque del plasma:
- Utilice el número de pieza 228350 (7,6 m) ó 228351 (15 m) para cables con conectores de horquilla.
- Utilice el número de pieza 123896 (15 m) para un cable con conector Dsub. (Compatible con los
productos Edge Ti y Sensor PHC de Hypertherm).

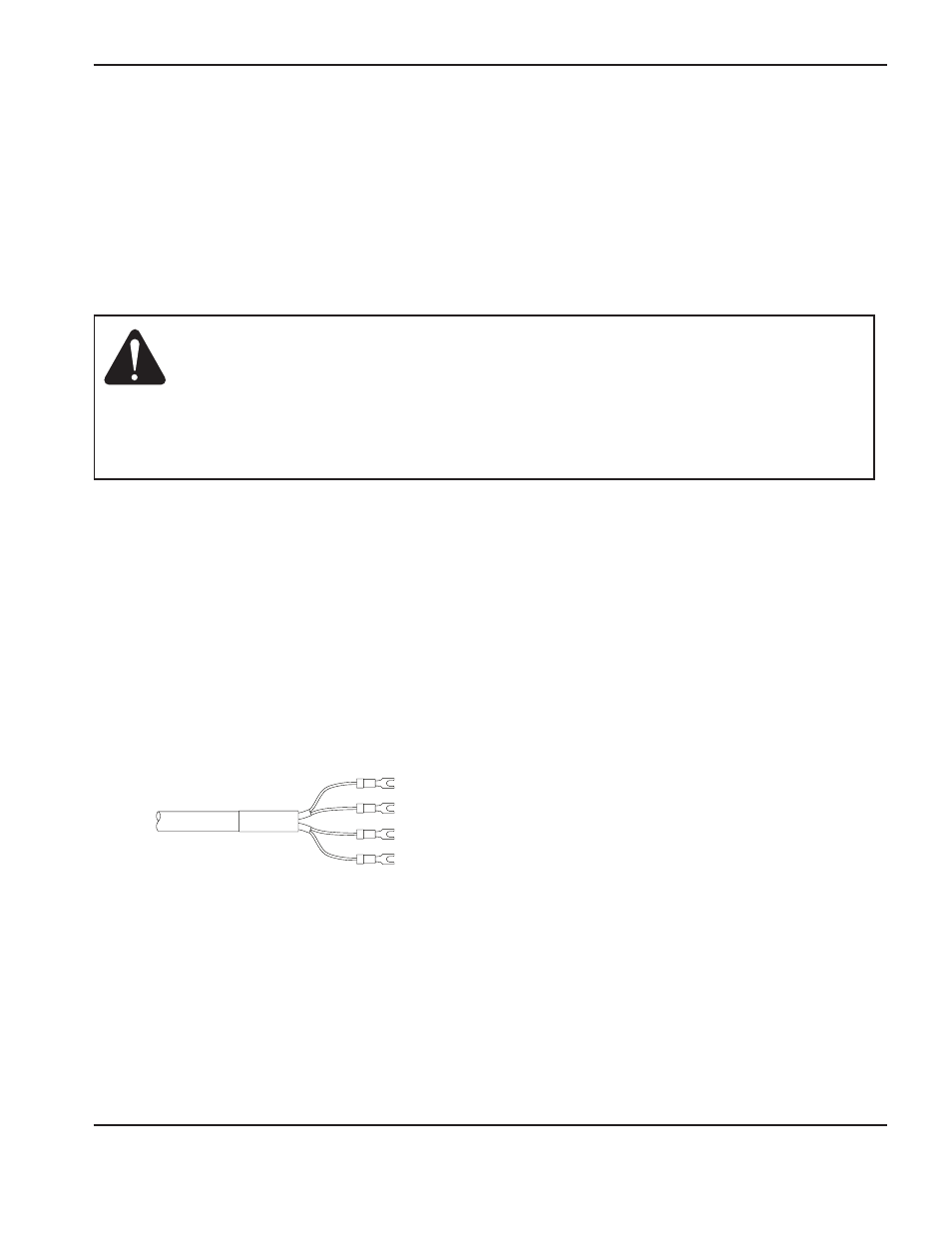

• Para usar solamente las señales de transferencia del arco y arranque del plasma, utilice el número de pieza
023206 (7,6 m) o el número de pieza 023279 (15 m). Como se muestra a continuación, estos cables tienen
conectores de horquilla.
Precaución: El divisor de tensión interno instalado en fábrica da un máximo de
18 V en condiciones de circuito abierto. Se trata de una salida funcional
de muy baja tensión (MBT), protegida contra impedancia, destinada
a evitar electrocuciones, cortocircuitos e incendios en el receptáculo
de la interfaz de máquina, en condiciones normales y de falla única,
con el cableado de la interfaz. El divisor de tensión no tolera fallas
y las salidas MBT no cumplen los requisitos de muy baja tensión de
seguridad (MBTS) para conexiones directas a productos de computación.
