Piezas
7-12
powermax
65/85 Manual de servicio

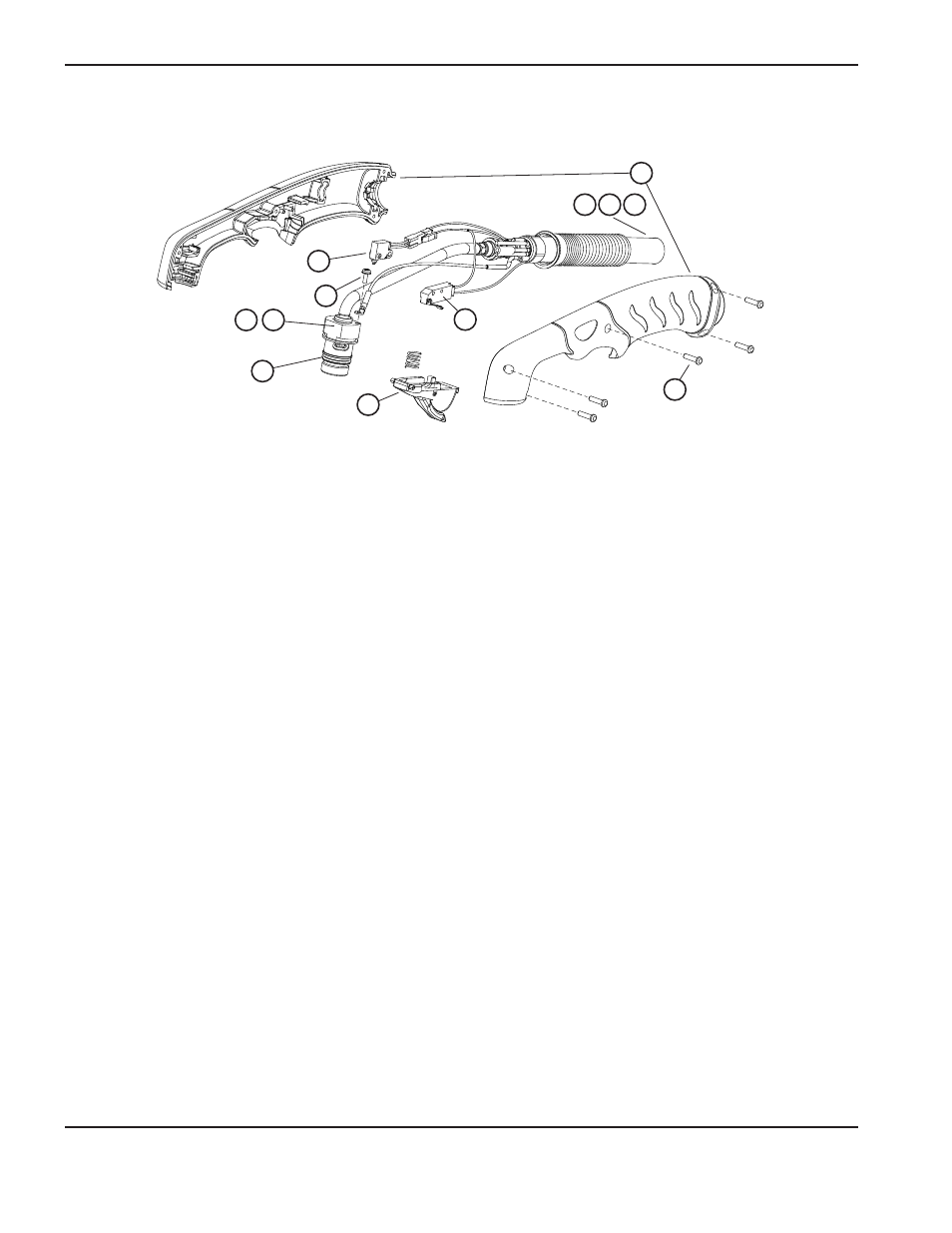

Piezas de repuesto antorcha manual Duramax 75°
1
2
3
4
5
6
7 8 9
10 11
componente
Número
de pieza Descripción
059473 Conjunto antorcha manual 75° Powermax65/ 85/ 105 con cables y mangueras de 7,6 m
059474 Conjunto antorcha manual 75° Powermax65/ 85/ 105 con cables y mangueras de 15 m
059475 Conjunto antorcha manual 75° Powermax65/ 85/ 105 con cables y mangueras de 23 m
1 228954 Juego: repuesto mango de antorcha Duramax 75°/ HRT
2 075714 Tornillos para el mango, #4 x 1/ 2, cabeza redonda de estrella, S/ B
3 228721 Juego: gatillo de seguridad con resorte de repuesto antorcha manual Duramax 75°/ 15°
4 058519 Oring: VITON 0,673 x 0,063
5 075504 Tornillo terminal cable arco piloto: tornillo p/ metal con arandela: 4-40 X 5/ 16 CN SEM
cabeza redonda, acero/ zinc
6 228719 Juego: repuesto interruptor del sensor de capuchón antorcha manual Duramax 75˚
7 228959 Juego: repuesto cables y mangueras de la antorcha manual Duramax, 7,6 m
8 228960 Juego: repuesto cables y mangueras de la antorcha manual Duramax, 15 m
9 228961 Juego: repuesto cables y mangueras de la antorcha manual Duramax, 23 m
10 128642 Juego: repuesto interruptor de arranque gatillo
11 228714 Juego: repuesto cuerpo principal antorcha manual Duramax 75˚ (antorchas fabricadas
antes de mayo 2012)
12 228958 Juego: repuesto cuerpo principal antorcha manual Duramax 75˚ (antorchas fabricadas
después de mayo 2012)
228314 Juego: reparación desconexión rápida antorcha Powermax45/ 65/ 85/ 105
(bloqueo y resorte)
La antorcha manual y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por
componentes individuales. Los números de pieza que comienzan con 059 indican los conjuntos completos de antorcha
y sus cables y mangueras.
