Reemplazo de componentes
powermax
65/85 Manual de servicio 6-11
Reemplazar el cable de masa

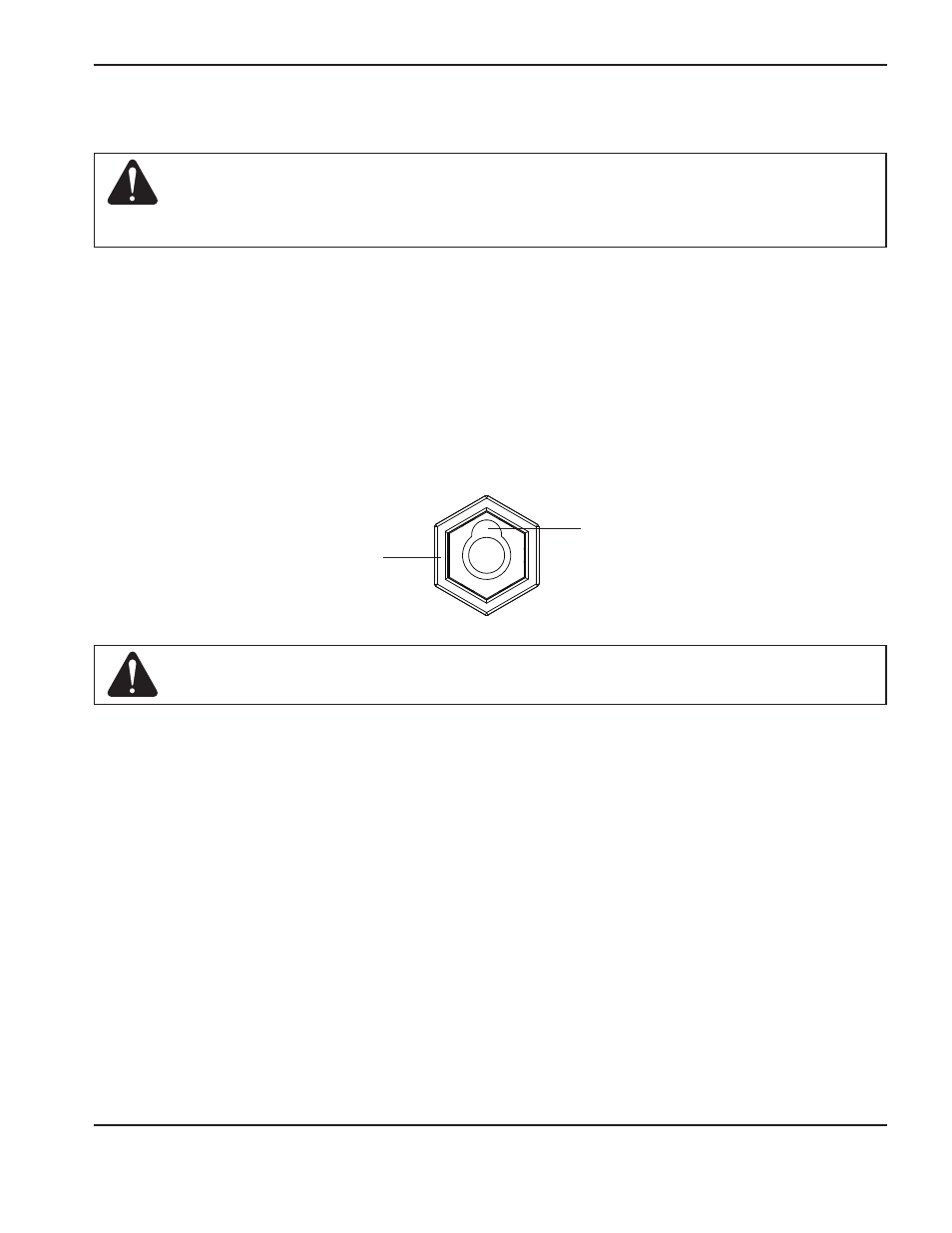

Receptáculo del cable de masa
en la fuente de energía
Abertura con chaveta en la parte
superior del receptáculo
1. Poner la energía en OFF (apagado).
2. Quitar el cable de masa viejo del frente de la fuente de energía. Girar aproximadamente 1/4 de vuelta el conector
del cable de masa en sentido antihorario.
3. Halar el conector del cable de masa para sacarlo del receptáculo.
4. Insertar el nuevo conector del cable de masa en el receptáculo.
Nota: El receptáculo es con chaveta. Alinee la chaveta del conector del cable de masa con la abertura
en la parte superior del receptáculo de la fuente de energía.
Precaución: Asegúrese de utilizar el cable de masa correcto para su fuente de energía.
con la Powermax65 utilice un cable de masa de 65 A. con la Powermax85
utilice un cable de masa de 85 A. El amperaje está marcado junto al
manguito de goma del conector del cable de masa.
Precaución: Para evitar el recalentamiento, asegúrese de que el cable de masa esté
completamente asentado en el receptáculo.
5. Para lograr una conexión eléctrica óptima, meta a la fuerza el conector del cable de masa hasta el tope en el
receptáculo de la fuente de energía y gírelo aproximadamente 1/4 de vuelta en sentido horario hasta que asiente
por completo.
