Montaje de la antorcha
powermax
65/85 Manual de servicio 3-9
7. Desconecte el conector del cable del interruptor del sensor de capuchón.
8. Utilice un destornillador Phillips #2 para quitar el tornillo que sujeta el cable del servomando al cuerpo
de la antorcha.
9. Utilice llaves de 1/4 y 3/8 de pulgada, o llaves ajustables, para aflojar la tuerca que sujeta la línea de alimentación
de gas a los cables y mangueras de la antorcha. Separe el cuerpo de la antorcha.
10. Deslice el acople y el manguito de posicionamiento hacia afuera, por el frente de los cables y mangueras
de la antorcha.
11. Deslice el acople por encima de los cables y mangueras de la antorcha.
12. Vuelva a conectar la línea de gas a los cables y mangueras de la antorcha.
13. Sujete de nuevo el cable del servomando de la antorcha al cuerpo de antorcha utilizando el tornillo.
14. Vuelva a conectar el cable del interruptor del sensor de capuchón.
15. Deslice la camisa de montaje por encima del frente del cuerpo de la antorcha. Alinee la ranura del frente de la
camisa de montaje (la que está junto a uno de los tres orificios de tornillos) con el émbolo del sensor del capuchón
del cuerpo de la antorcha.
16. Sujete la camisa de montaje al cuerpo de la antorcha con los tres tornillos.
17. Enrosque el acople en la camisa de montaje.
18. Enrosque la tuerca del pasacables en el acople.
19. Enrosque el cuerpo del pasacables con la tuerca del pasacables.

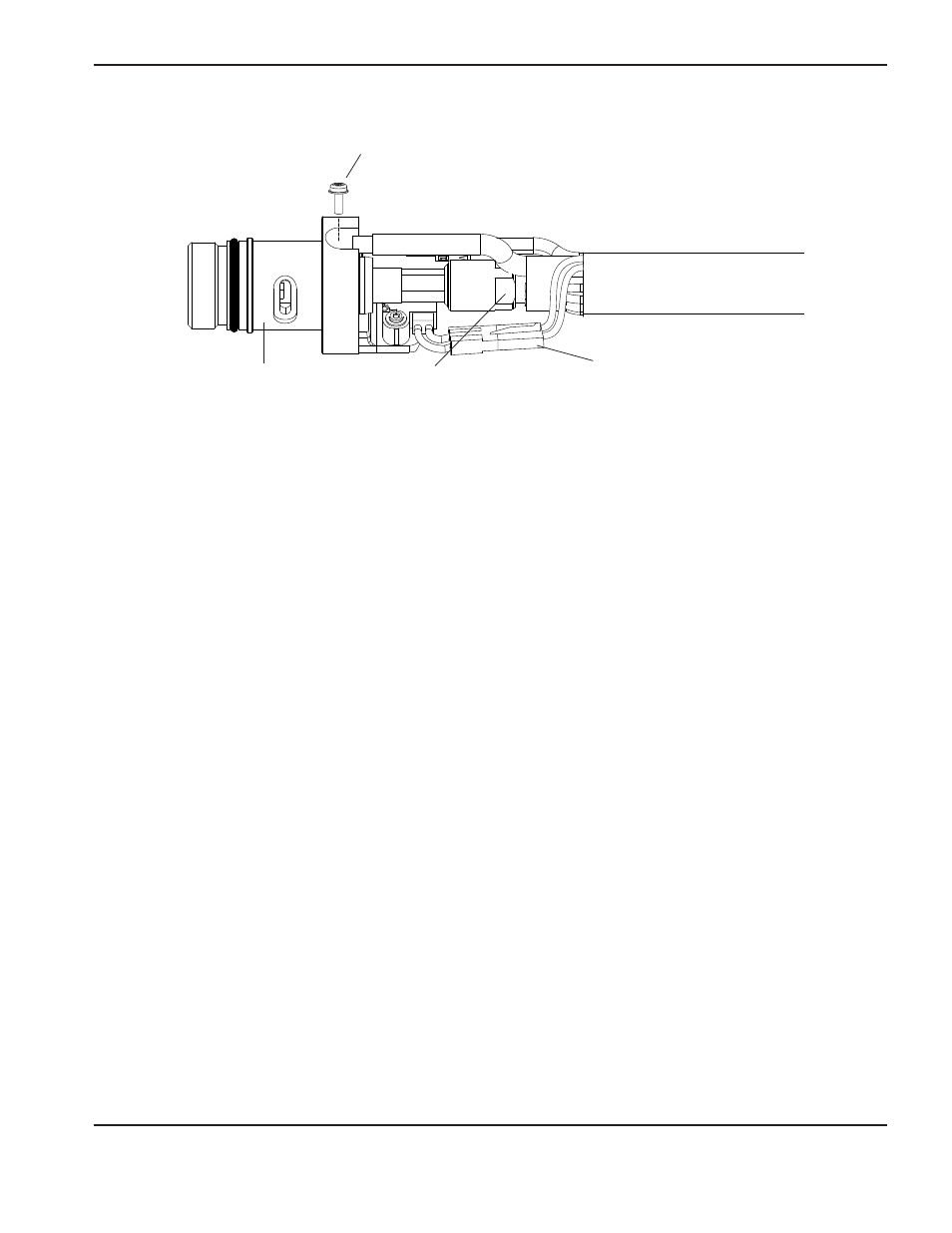

Conexión de la línea
de alimentación de gas
Cabezal de la antorcha
Tornillo del terminal
de cable de servomando
Conector de cable para el interruptor
del sensor de capuchón.
