LocaLización de probLemas y ensayos aL sistema
5-18
powermax
65/85 Manual de servicio
WORK
LEAD
J13
J2
J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12

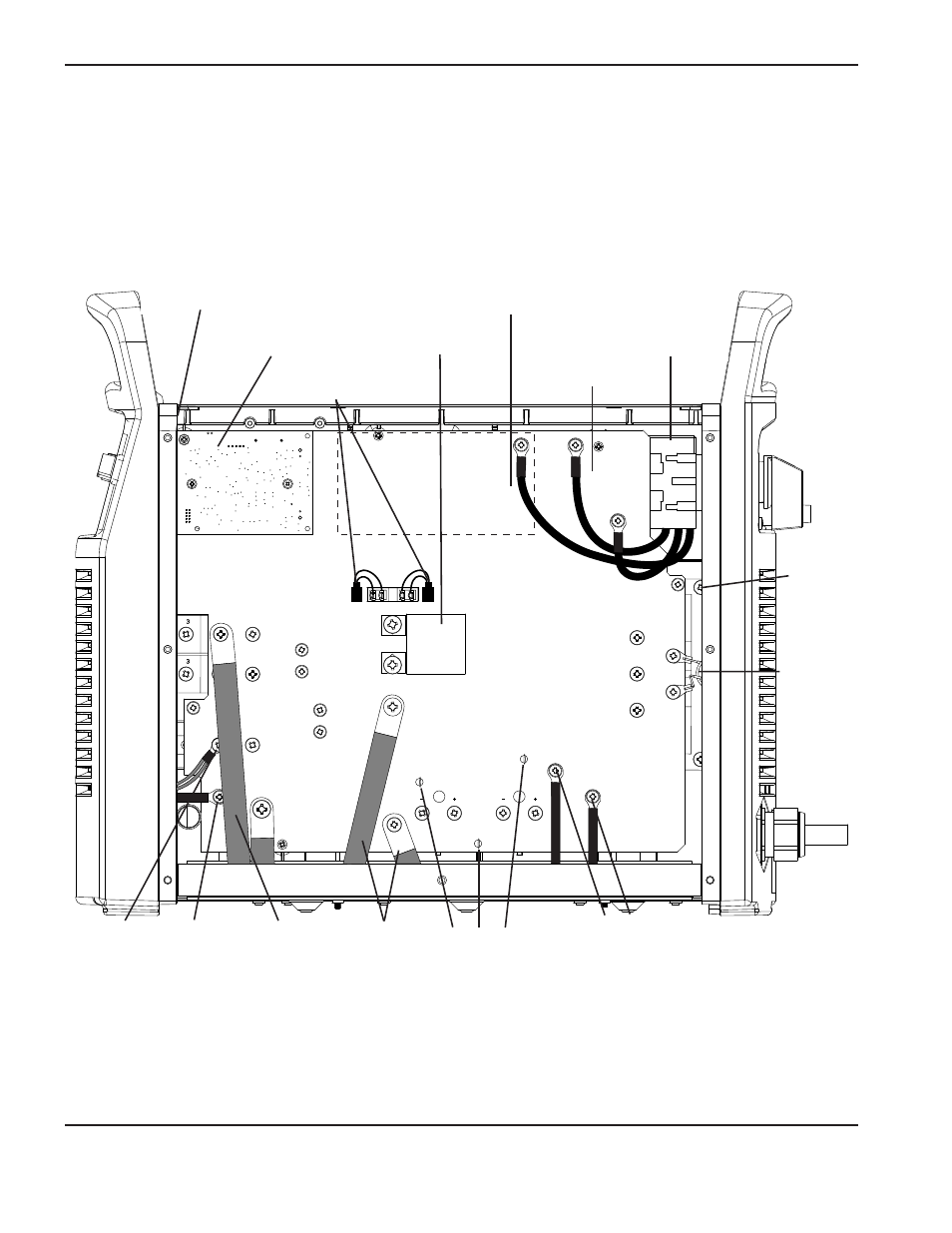

Descripción general de la fuente de energía cE 380/400 V
Interruptor de energía (S1)
Tarjeta de alimentación
Circuito de transferencia indirecta Panel de control
Tarjeta del procesador de
señales digitales (DSP)
Puntos de
medición
Tierra
Conectores del control
de compuerta
Capacitor 3 µF
Subconjunto
MOV (varistor de
óxido metálico)
Cables del inductor CFP
Cables del
transformador
Cable de
boquilla
Cable del
electrodo
Cable del
inductor
de salida
