Reemplazo de componentes

6-20

powermax

65/85

Manual de servicio

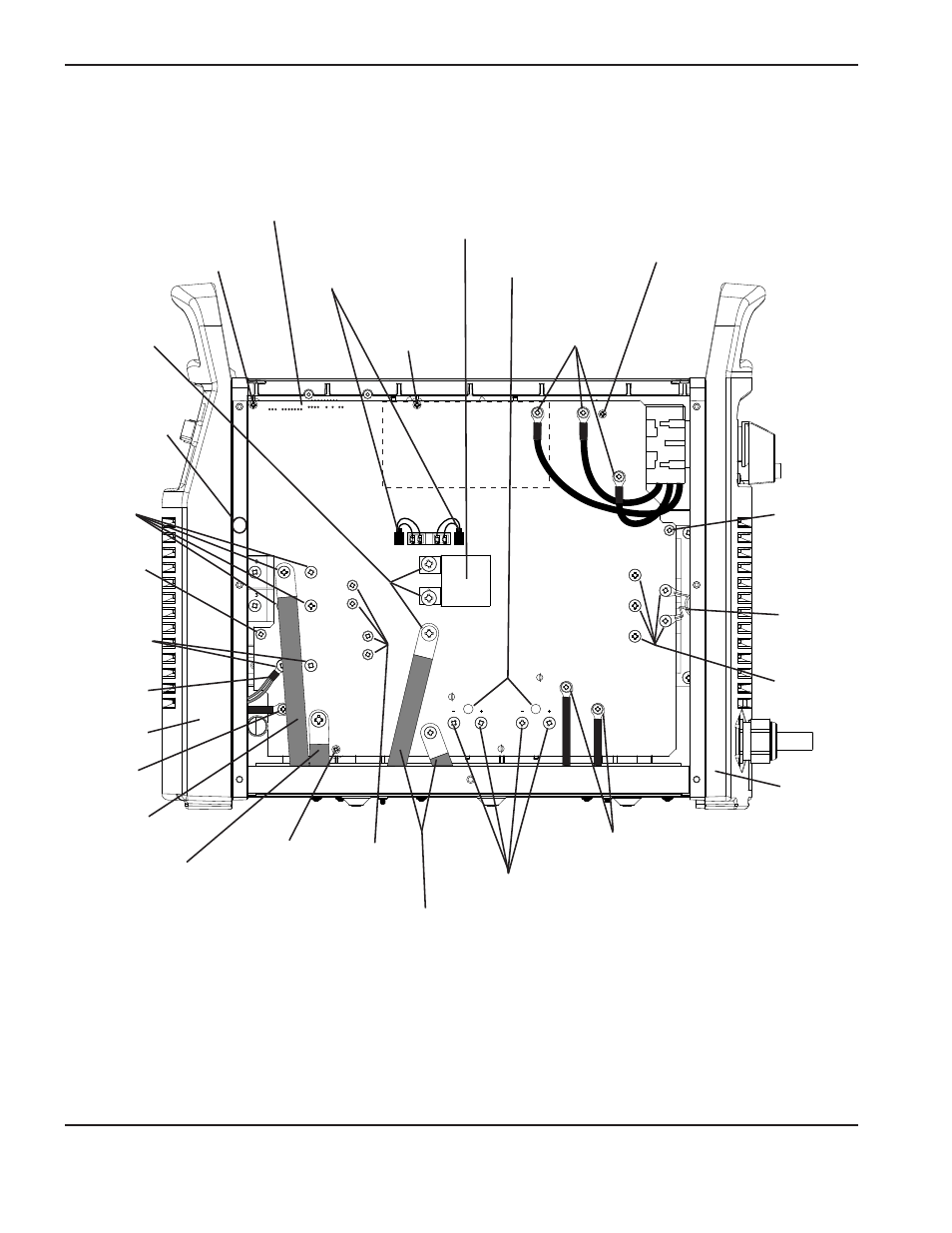

Tarjeta de alimentación cE 380/400 V

WORK

LEAD

J13

J2

J1

J18

J19

J27

J30

J23

J24

TP13

J29

TP11

TP12

J7, J6, J5, J4 y J3

Conectores del control

de compuerta

Cables de

entrada CA

Subconjunto MOV

(varistor de óxido

metálico)

Tornillo de montaje

del disipador

de calor

Tornillo de

montaje

del disipador

de calor

Tornillos (2)

del IGBT del

arco-piloto

Cables del inductor CFP

Tornillos del capacitor

Tornillo de montaje

de la tarjeta

Tornillo de montaje

de la tarjeta

Tornillo de montaje

de la tarjeta

Tornillos (5)

del puente

de entrada

Cables del transformador

Cable del inductor

de salida

Cable del

electrodo

Tornillo de

montaje

de la tarjeta

Cable de masa

Capacitor 3 µF

Orificios de

observación

Tornillos (4)

de la resistencia

de amortiguamiento

Tornillos (4)

del diodo

Cable de

boquilla

Tornillos (3)

de sujeción

del IGBT

Tornillo de montaje

del disipador de

calor (ubicado

detrás del borde

del panel frontal)

Panel frontal

Panel trasero
