Hypertherm Powermax65 Rev.1 Service manual - Manual (Página 190)

Reemplazo de componentes
6-8
powermax
65/85 Manual de servicio

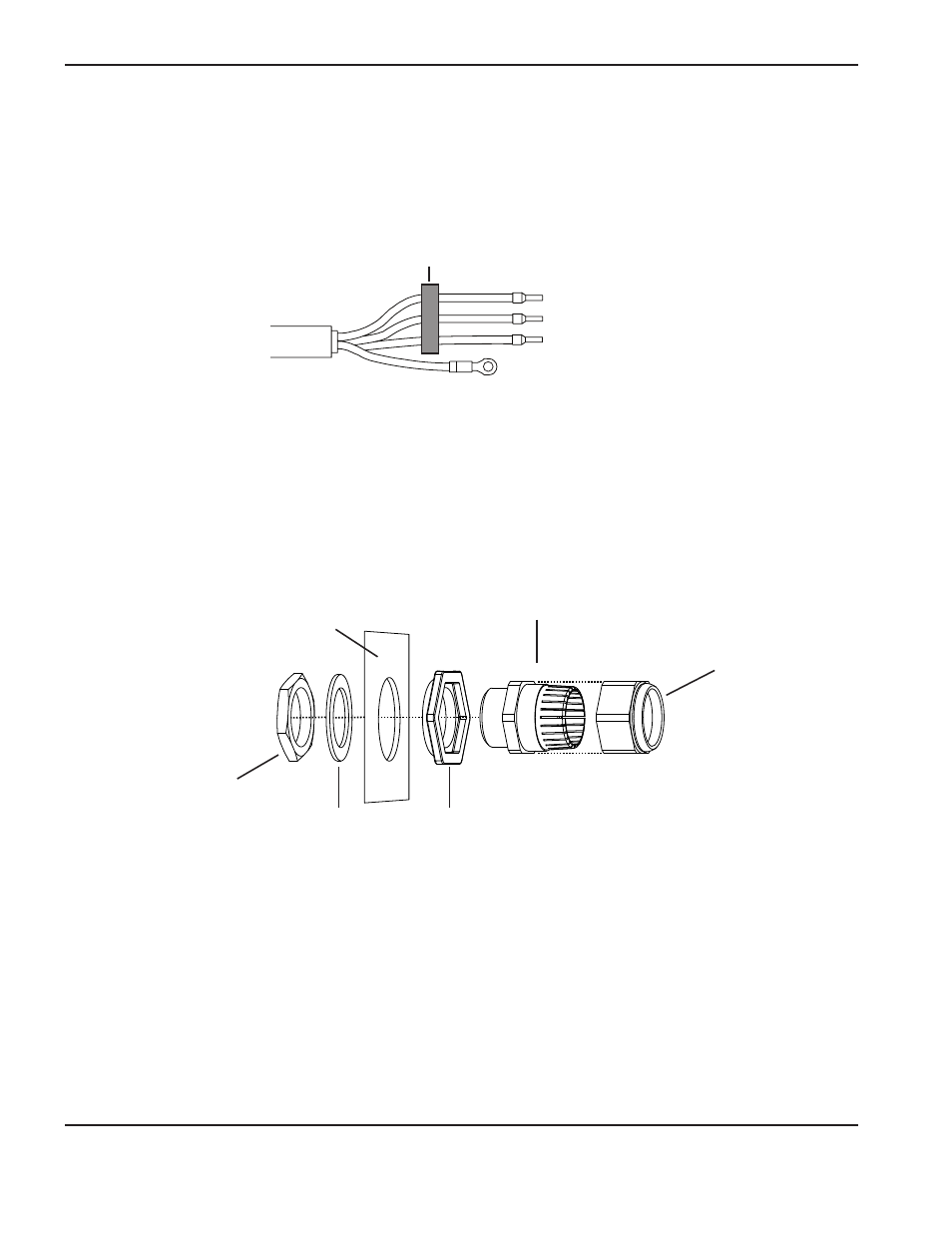

Tuerca de retención
del pasacables
Pasacables Panel trasero de la fuente
de energía
Arandela
de aluminio
Adaptador del
pasacables
Tuerca del pasacables
dentro de la fuente
de energía
L1 Marrón
Núcleo de ferrita
Negro
Gris
Verde/amarillo
L2
L3
#10
1. Si va a reemplazar el pasacables viejo:
a. Pasar el nuevo pasacables por el adaptador y por el orificio del panel trasero de la fuente de energía.
b. Colocar la arandela de aluminio encima del pasacables que está por dentro de la fuente de energía.
c. Sujetar el pasacables por dentro de la fuente de energía con la tuerca del nuevo pasacables. Apretar la tuerca
a mano y, después, apretarla un poco más.
Instalar el nuevo cable de alimentación trifásico (modelo cE)
En los sistemas CE, el orificio estándar del pasacables del panel trasero de la fuente de energía es demasiado grande
para acomodar el cable de alimentación CE más pequeño. Por lo tanto, los juegos del cable de alimentación CE traen
un adaptador reductor del orificio. El juego también trae una arandela de aluminio para ayudar a la tuerca del pasacable
a sujetar este último dentro de la fuente de energía. Consulte las figuras a continuación.
Tierra
