Reemplazo de componentes
powermax
65/85 Manual de servicio 6-3
Poner de nuevo la barrera Mylar
1. Quitar el fleje de la parte de arriba de la fuente de energía y halar un poco el panel frontal para facilitar la instalación
de la barrera Mylar.

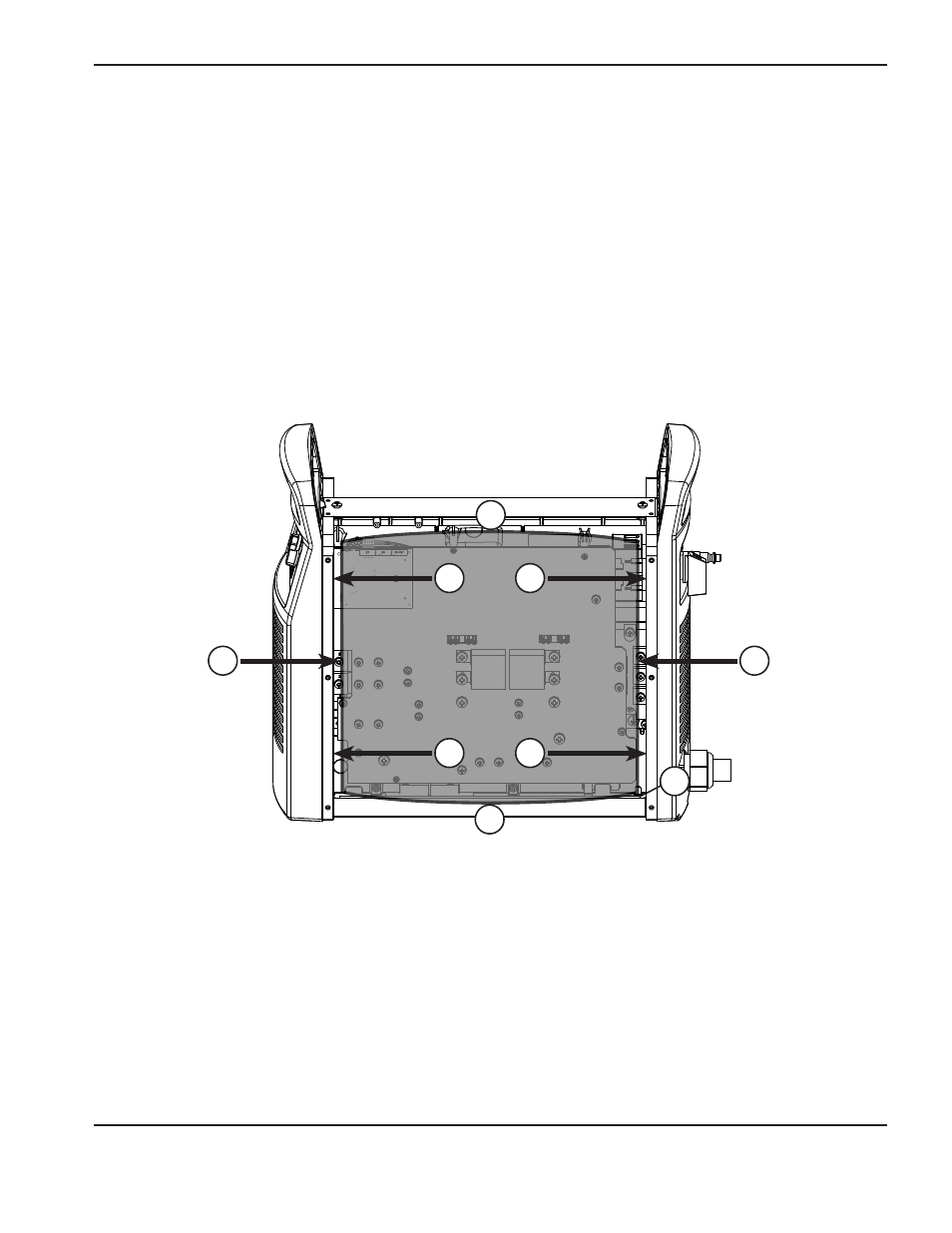

2. Empujar con cuidado los lados (1) de la barrera Mylar, de modo que se curve ligeramente arriba y abajo (2).
3. Introducir los lados de la barrera Mylar por detrás del marco de la fuente de energía (3). Tener cuidado de no dañar
ni desconectar accidentalmente ningún cable.
4. Doblar con cuidado la parte de arriba de la barrera, a la altura de la perforación, por encima de la parte de arriba
de la fuente de energía.
5. Deslizar la barrera hacia abajo, de modo que su borde inferior quede dentro del marco de la fuente de energía (4).
6. Volver a colocar el fleje en la parte de arriba de la fuente de energía para sujetar los paneles frontal y trasero.
Tener cuidado de no pellizcar ningún cable. Aliner la ranura del fleje con la pestaña plástica del panel frontal
y empujar el fleje hacia abajo. Los cuatro pines del fleje entran a presión en los paneles frontal y trasero.
