Página 37 Manual del operador de la chipeadora trituradora Bear Cat
Servicio y mantenimiento
1. Retire la protección superior de correa para exponer la
correa y las poleas.
2. Verifique que el motor esté montado en escuadra con el
cuerpo de la chipeadora.
3. Afloje los tornillos de fijación y alinee la polea del motor
con la polea loca. Alinee la polea del rotor con la polea del
motor usando un canto recto. Apriete todos los tornillos de
fijación.
4. Acople el embrague con la correa en su lugar y verifique
el acoplamiento loco. La polea loca deberá golpear la correa
en el centro de la polea. Todas las poleas tienen que estar
perfectamente alineadas. Todos los tornillos de fijación
deberán estar apretados.
Si la polea loca no permaneciera alineada con las poleas
del motor y del rotor, puede ser necesario reemplazar los
bujes del soporte de la polea loca. Póngase en contacto
con el departamento de servicios de Bear Cat para obtener
más información.
5. Verifique la alineación de la guía de la correa de modo
que el indicador esté orientado a aproximadamente a 1/8”
(3,1 mm) de la correa cuando el embrague esté acoplado
(ver figura 48). Regule aflojando los pernos de montaje y
volviendo a posicionar la guía. Vuelva a apretar los pernos
de montaje.
6. Vuelva a instalar la protección superior de la correa
7. Desde abajo, verifique la alineación de la protección
inferior de la correa con una tarjeta postal (ver figura 48).
Con el embrague acoplado debería haber suficiente espacio
entre la correa y el lateral de la protección para deslizar la
tarjeta a lo largo de la correa. Con el embrague desacoplado
no se debería poder deslizar la tarjeta. Regule si fuera
necesario.
AJUSTES DE LA GUÍA DE CORREA
El modelo 70050 viene equipado con una guía de correa.
La guía sirve para desacoplar la chipeadora / trituradora. Si
surgieran problemas al acoplar y desacoplar la unidad, siga
las instrucciones que se indican. Esta instrucciones también
regulan la protección inferior de la correa.
A fin de prevenir lesiones personales o daño a la
propiedad: apague el motor, desconecte el cable de
la bujía y asegúrese de que todas las partes móviles
se hayan detenido por completo antes de realizar
tareas de servicio, regulación o reparación.
ADVERTENCIA

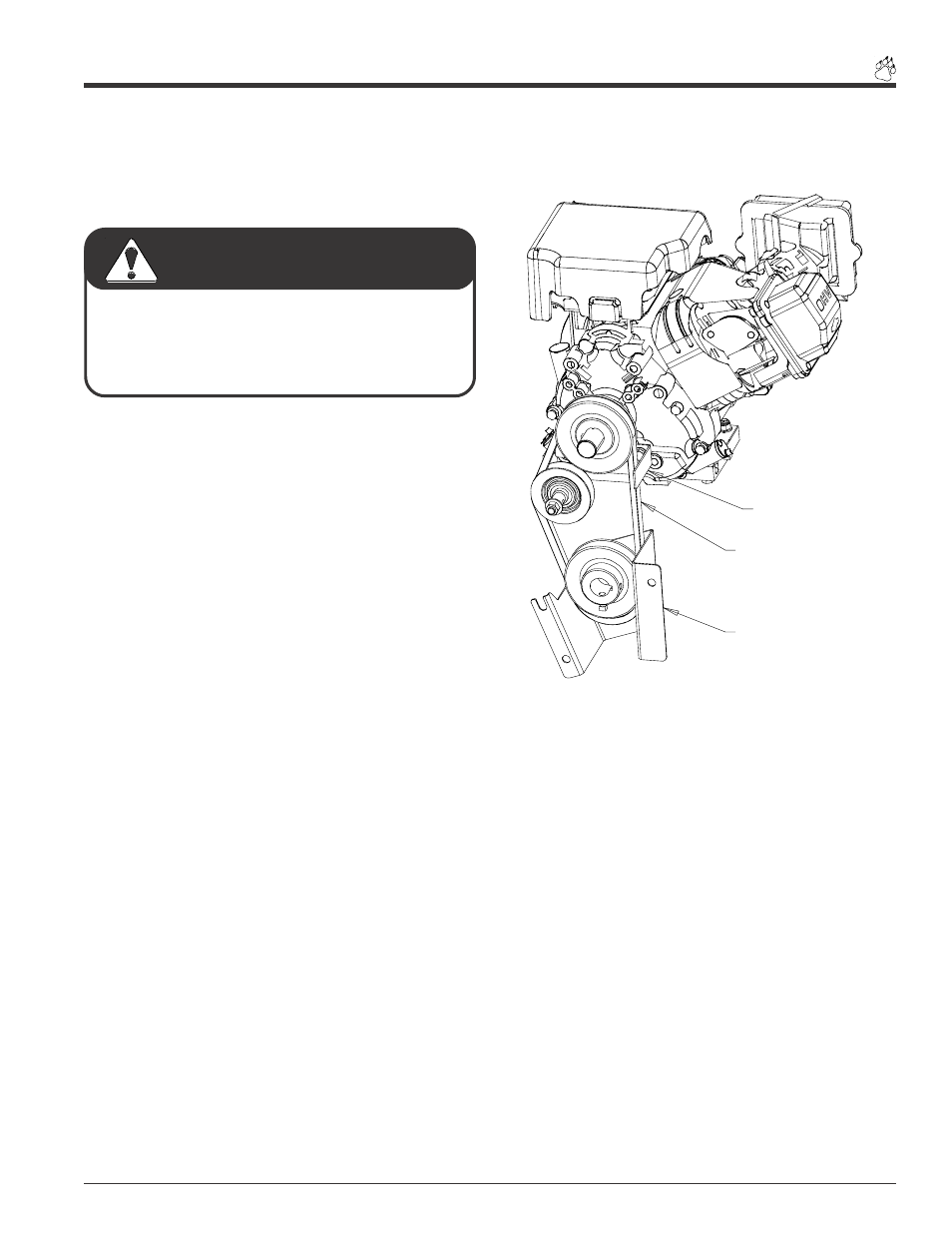

Figura 48 Guía de correa y protección inferior de la correa
GUÍA DE CORREA
CORREA
PROTECCIÓN INFERIOR
DE LA CORREA
