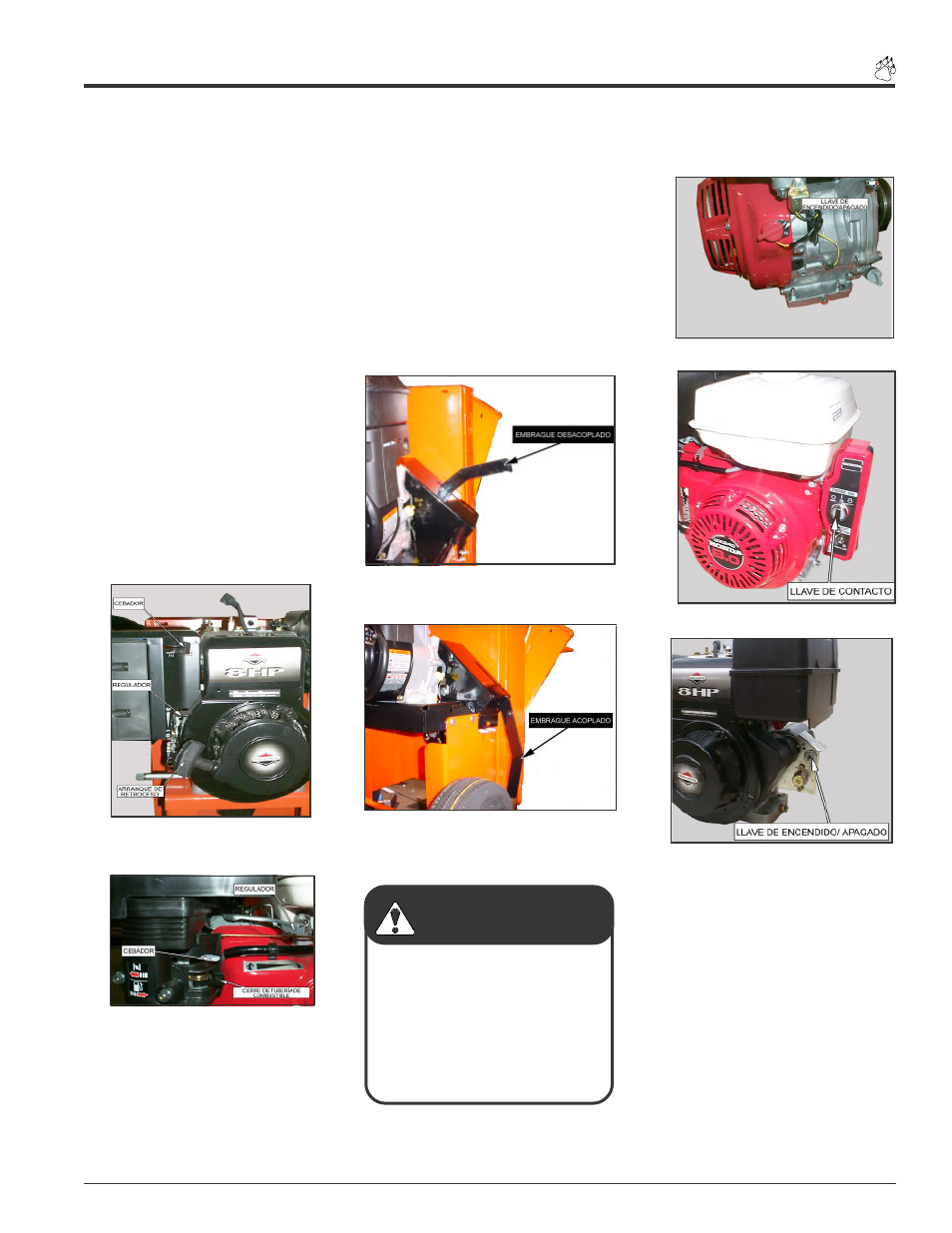

Página 25 Manual del operador de la chipeadora trituradora Bear Cat
Características y controles
USO DE LOS CONTROLES
Modelos Nº 70050, 70080, 70085,
70180, 70380, 70385, 70050S,
70080S, 70180S, 70380S.
1. Regulador del motor: cambia la
velocidad del motor. Lleve la palanca
a la posición rápido para el arranque y
funcionamiento normal. Lleve la
palanca a la posición lento para la
velocidad mínima y calentamiento.
Lleve la palanca del regulador a la
posición intermedia para apagar el
motor. Consulte el manual del motor
para obtener instrucciones adicionales
sobre la operación del mismo.
2. Cebador del motor: úselo al arrancar
el motor en frío. Mueva la palanca a
la posición del cebador en el arranque.
Mueva la palanca a la posición de
marcha cuando el motor está
funcionando. Consulte el manual del
motor para obtener instrucciones
adicionales sobre la operación del
mismo.
Figura 32 Llave de encendido/
apagado Honda
Figura 34 Llave de encendido/
apagado eléctrico Briggs
4. Llave de contacto: la llave de contacto
se usa para arrancar o parar el motor.
Consulte el manual del motor para obtener
instrucciones adicionales sobre la operación.
5. Conducto de la trituradora: los
materiales a ser triturados ingresan a
través del conducto de la trituradora
hacia los cuchillos trituradores.
6. Conducto de la chipeadora: los
materiales a ser picados ingresan a
través del conducto de la chipeadora
hacia las cuchillas chipeadoras.
7. Cuchillas de la chipeadora: las
cuchillas chipeadoras pican el material que
ingresa por el conducto de la chipeadora.
8. Cuchillos trituradores: los cuchillos
trituradores trituran el material que
ingresa por el conducto de la trituradora.
3. Palanca de embrague: durante el
arranque del motor, el embrague no
debe estar en la posición acoplada
(Ver figura 30). Con el motor a media
regulación, acople cuidadosamente el
rotor empujando lentamente el
embrague hacia abajo, dejando que el
rotor gane velocidad gradualmente.
Acoplar el embrague demasiado rápido
con el motor a regulación plena o media
ahogará el motor y acortará la vida útil de
la correa. Para desacoplar el rotor, primero
haga marchar el motor a la velocidad
mínima y luego levante el embrague.
Figura 30 Embrague no acoplado
Figura 31 Embrague acoplado
Figura 29 Regulador y ubicación
de los controles Honda
Figura 28 Regulador y cebador Briggs
A fin de prevenir lesiones personales
o daño a la propiedad: apague el
motor, desconecte el cable de la bujía,
retire la llave de encendido y
asegúrese de que todas las partes
móviles se hayan detenido por
completo antes de realizar tareas
de servicio, regulación o reparación.
ADVERTENCIA
Figura 33 Llave de contacto eléctrico
Honda
