Montaje
INSTRUCCIONES PARA EL MONTAJE (TODOS LOS MODELOS “S”)
Si cayeran pernos o tuercas dentro de la trituradora,
asegúrese de retirarlos antes de arrancar la máquina. Retire
las piezas del área trituradora retirando la criba de descarga.
IMPORTANTE
A fin de prevenir lesiones personales o daño a la
propiedad: apague el motor, desconecte el cable de la bujía,
retire la llave de encendido y asegúrese de que todas las
partes móviles se hayan detenido por completo antes
de realizar tareas de servicio, regulación o reparación.
ADVERTENCIA
PASO 4: INSTALACIÓN DEL MONTAJE
DE DESCARGA ANCHO Y ESTRECHO

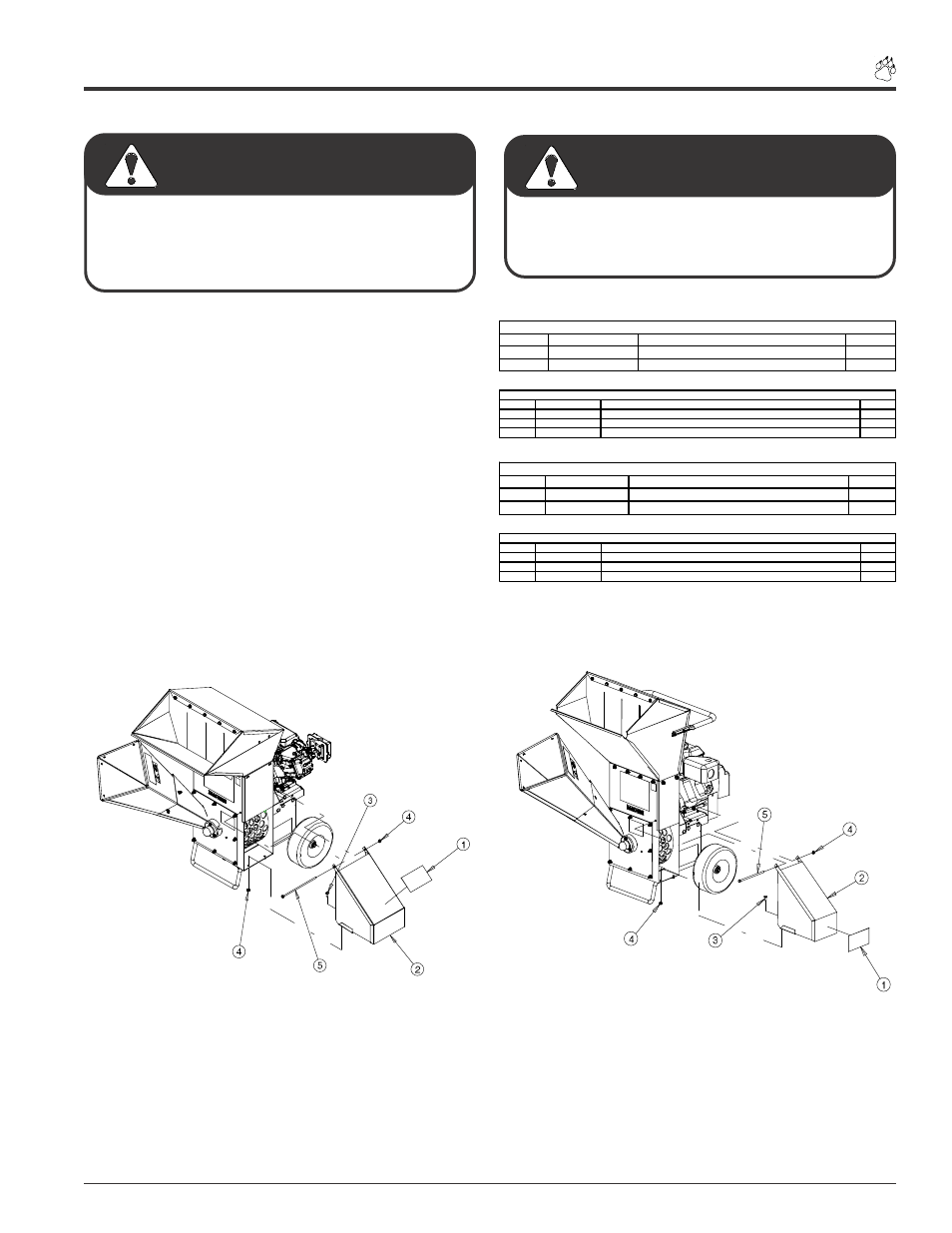

Figura 20 Montaje de descarga ancha
Figura 21 Montaje de descarga estrecha
ARTÍCULO NÚMERO DE PARTE DESCRIPCIÓN CANTIDAD
1 12175 CALCOMANÍA, ENTRADA Y DESCARGA 1
2 71389 CONJUNTO SOLDADO, DESCARGA ESTRECHA 1
MONTAJE DE DESCARGA ESTRECHA EUROPEA (71773)
ARTÍCULO NÚMERO DE PARTE DESCRIPCIÓN CANTIDAD
3 15003 PERNO, 5/16" (80 mm) X 3/4"(19 mm), GR5 HEXAGONAL TORNILLO DE CABEZA ZP 2
4 15356 (EN EL JUEGO DE PIEZAS DEL PROPIETARIO) 3
5 15407 PERNO, 5/16" (80 mm) X 7-1/2" (190 mm) HHCS NC GR5 ZP (EN EL JUEGO DE PIEZAS DEL PROPIETARIO) 1
PARTES VARIAS DEL MONTAJE DE DESCARGA ESTRECHA EUROPEA
ARTÍCULO NÚMERO DE PARTE DESCRIPCIÓN CANTIDAD
1 12175 CALCOMANÍA, ENTRADA Y DESCARGA 1
2 71386 CONJUNTO SOLDADO, DESCARGA ANCHA EUROPEA 1
MONTAJE DE DESCARGA ANCHA EUROPEA (71776)
ARTÍCULO NÚMERO DE PARTE DESCRIPCIÓN CANTIDAD
3 15003 PERNO, 5/16" (80 mm) X 3/4" (19 mm), GR5 HEXAGONAL TORNILLO DE CABEZA ZP 2
4 15356 (EN EL JUEGO DE PIEZAS DEL PROPIETARIO) 3
5 15408 PERNO, 5/16" (80 mm) X 10" (254 mm) HHCS NC GR5 ZP ( EN EL JUEGO DE PIEZAS DEL PROPIETARIO) 1
PARTES VARIAS DEL MONTAJE DE DESCARGA ANCHA EUROPEA
8. Coloque el respectivo conjunto soldado de descarga sobre
la chipeadora. Los agujeros del conjunto soldado deberán
estar alineados con los agujeros de la chipeadora tal como
se muestra en las figuras 20 y 21.
9. Coloque el perno de 5/16” (80 mm) X 7 1/2” (190 mm)
(estrecho) o el de 5/16” (80 mm) X 10” (254 mm) (ancho) a
través de los agujeros correspondientes que fijan el extremo
superior del conjunto soldado a la chipeadora. Fije con una
tuerca de 5/16” (80 mm), apriétela con el par de torsión
adecuado.
10. Para fijar el extremo inferior del conjunto soldado a la
chipeadora, coloque un perno de 5/16” (80 mm) X 3/4” (19
mm) en cada agujero. Fije con una tuerca de 5/16” (80 mm),
apriétela con el par de torsión adecuado.
