Página 24 Manual del operador de la chipeadora trituradora Bear Cat
MODELOS Nº 70050, 70080, 70085, 70180, 70380,
70385

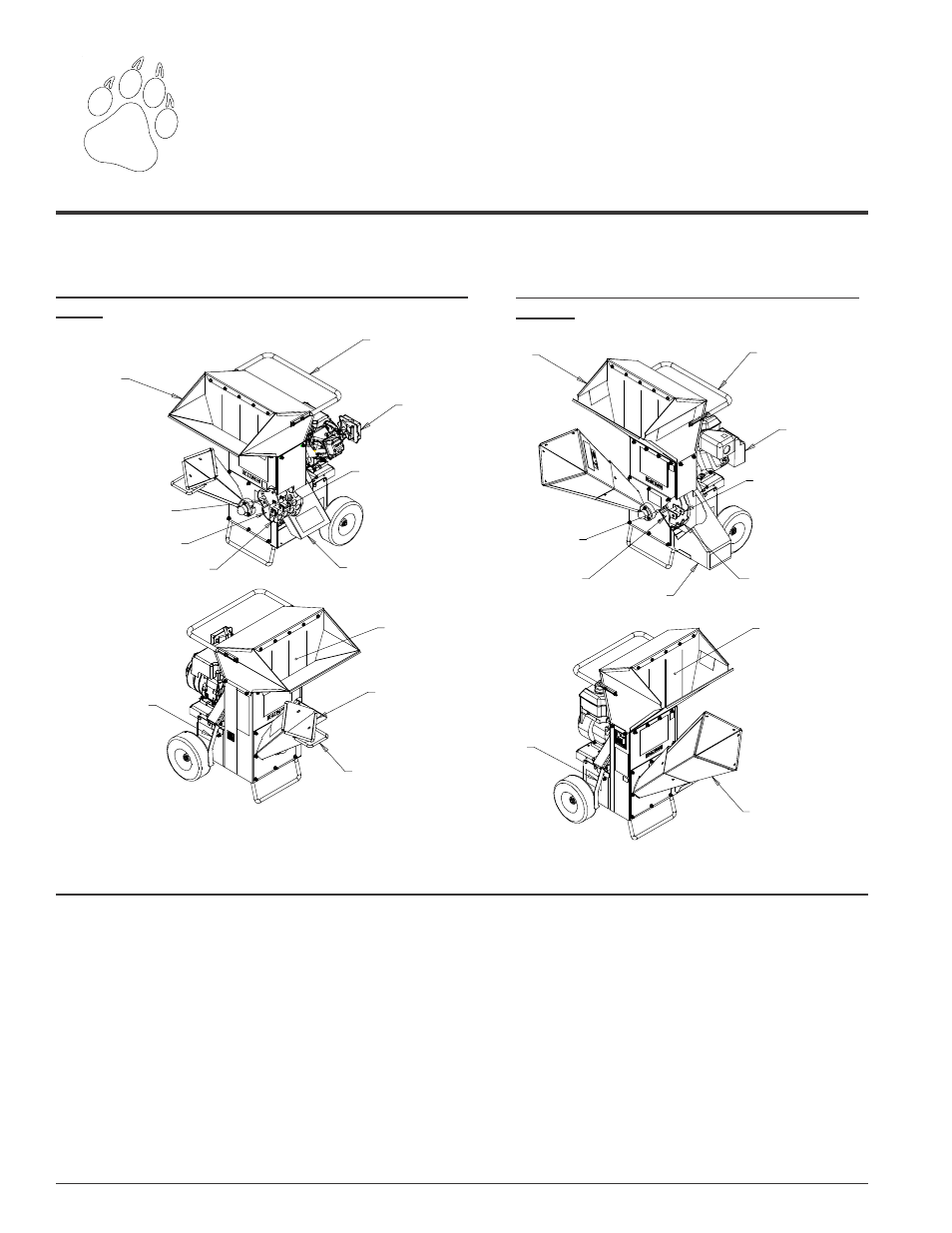

Figura 26 características y controles (modelos
70050-70385)
DESCRIPCIÓN DE LA OPERACIÓN
Entender la operación de su máquina le permitirá lograr resultados óptimos con su chipeadora trituradora. Las siguientes
descripciones definen la operación de su máquina.
OPERACIÓN DE PICADO
La operación de picado se realiza en la parte delantera de la máquina, en donde se montan cuchillas chipeadoras de
acero templado sobre un montaje de rotor giratorio. El material que ingresa en el conducto de la chipeadora se reduce a
pequeñas astillas y es impulsado a través de una criba de descarga. Las astillas se pueden desviar a un contenedor o al suelo.
OPERACIÓN DE TRITURADO
En esta operación los cuchillos trituradores de acero templado muelen el material que ha ingresado en el conducto de la
trituradora. El material triturado luego abandona el área de la trituradora a través de la criba de descarga. El material
triturado se puede desviar a un contenedor o al suelo.
S ección
3 Características y controles
Es importante que conozca la ubicación de las características y controles en su máquina antes de ponerla en funcionamiento.
IDENTIFICACIÓN DE CARACTERÍSTICAS Y CONTROLES
Figura 27 características y controles (modelos
70050S-70380S)
MODELOS Nº 70050S, 70080S, 70180S,
70380S
TOLVA DE LA
TRITURADORA
CUCHILLA CHIPEADORA
MONTAJE DEL ROTOR
DEFLECTOR DE DESCARGA
BRAZO DE ACOPLE
DEL EMBRAGUE
MANIJA PARA
TRASLADO
CONDUCTO DE
LA CHIPEADORA
DEFLECTOR DE TOLVA
DE LA TRITURADORA
CUBIERTA
DE DESCARGA
CUCHILLOS
TRITURADORES
MOTOR
MANIJA PARA
TRASLADO
MANIJA PARA
TRASLADO TOLVA DE LA
TRITURADORA
CUCHILLA CHIPEADORA
MONTAJE DEL ROTOR
CUBIERTA DE DESCARGA
BRAZO DE ACOPLE
DEL EMBRAGUE
DEFLECTOR DE TOLVA
DE LA TRITURADORA
CUCHILLOS
TRITURADORES
MOTOR
EXTENSIÓN DEL
CONDUCTO DE
LA CHIPEADORA
DEFLECTOR
DE DESCARGA
