Página 34 Manual del operador de la chipeadora trituradora Bear Cat
ESTABLECIMIENTO DE HOLGURA EN
LA CUCHILLA CHIPEADORA
Las cuchillas chipeadoras deberían tener una holgura de 1/
16” (1,58 mm) a 1/8” (3,1 mm) respecto del bloque de la
chipeadora ubicado directamente opuesto a la toma del
conducto de la chipeadora. Para regular la holgura de las
cuchillas, proceda como se indica a continuación:
1. Afloje los tornillos de fijación que sostienen los collarines
de sujeción sobre los cojinetes de brida de 2 pernos.
2. Use un punzón y un martillo para dar golpecitos en los
collarines de sujeción en forma opuesta a la rotación normal.
En el lado delantero, dé golpecitos con el punzón en sentido
de las agujas del reloj. En el lado trasero, dé golpecitos
con el punzón en sentido opuesto a las agujas del reloj.
3. Usando una maza de caucho, dé golpecitos en el
extremo del eje del rotor para obtener una holgura de 1/16”
(1,58 mm) a 1/8” (3,1 mm) de pulgada. Gire el rotor y verifique
la holgura en todas las cuchillas chipeadoras.
4. Una vez que se haya establecido la holgura, se deben
volver a instalar y ajustar los collarines de sujeción.. Usando
un punzón y un martillo, gire los collarines de sujeción en
la dirección de la rotación del eje (es decir, en el sentido
opuesto a las agujas del reloj sobre el cojinete trasero y en
el sentido de las agujas del reloj sobre el cojinete delantero)
y “fíjelos” con un golpeteo de martillo. Apriete los tornillos
de fijación del collarín de sujeción.
5. Afloje los tornillos de sujeción que sostienen la polea
de la correa sobre el eje del rotor. Mueva la polea sobre el
eje de modo que esté alineada con la polea de
accionamiento del motor. Se deberá mover la polea tanto
como se movió el rotor, pero en la dirección opuesta.
6. Asegúrese de que la llave de accionamiento de la polea
quede bien asentada debajo de la polea y apriete los tornillos
de fijación.
7. Verifique la alineación de las poleas apoyando un canto
recto en los laterales de las poleas. Los laterales de las
poleas deberán estar alineados. De lo contrario, repita los
pasos 9 y 10 hasta que las poleas queden alineadas.

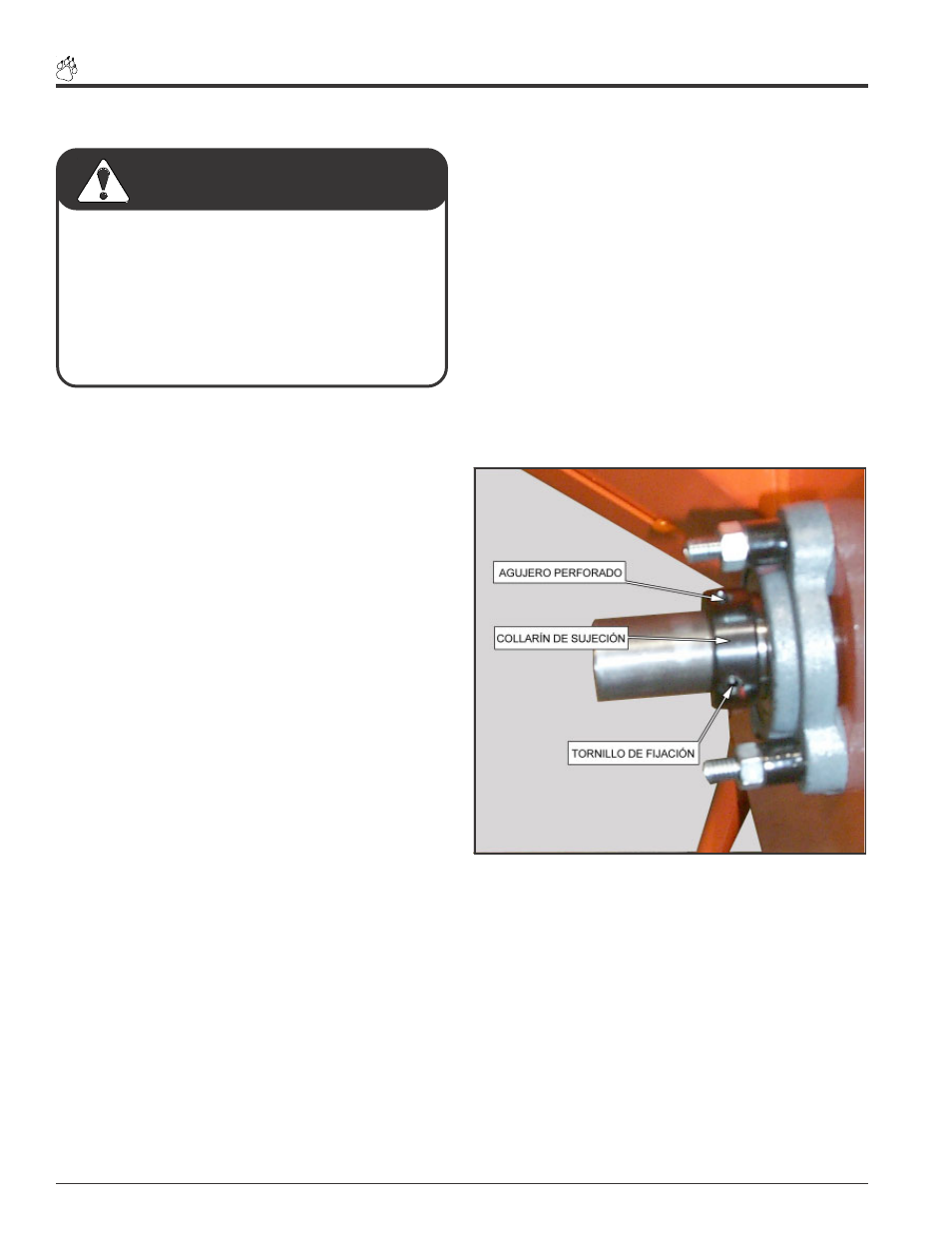

Figura 43, collarín de sujeción
A fin de prevenir lesiones personales o daño a la
propiedad: apague el motor, desconecte el cable de la
bujía, retire la llave de encendido (si es aplicable) y
asegúrese de que todas las partes móviles se hayan
detenido por completo antes de realizar tareas de servicio,
regulación o reparación.
¡Las cuchillas chipeadoras son filosas! Sea cuidadoso
cuando trabaje con la máquina a fin de evitar lesiones.
ADVERTENCIA
Servicio y mantenimiento
