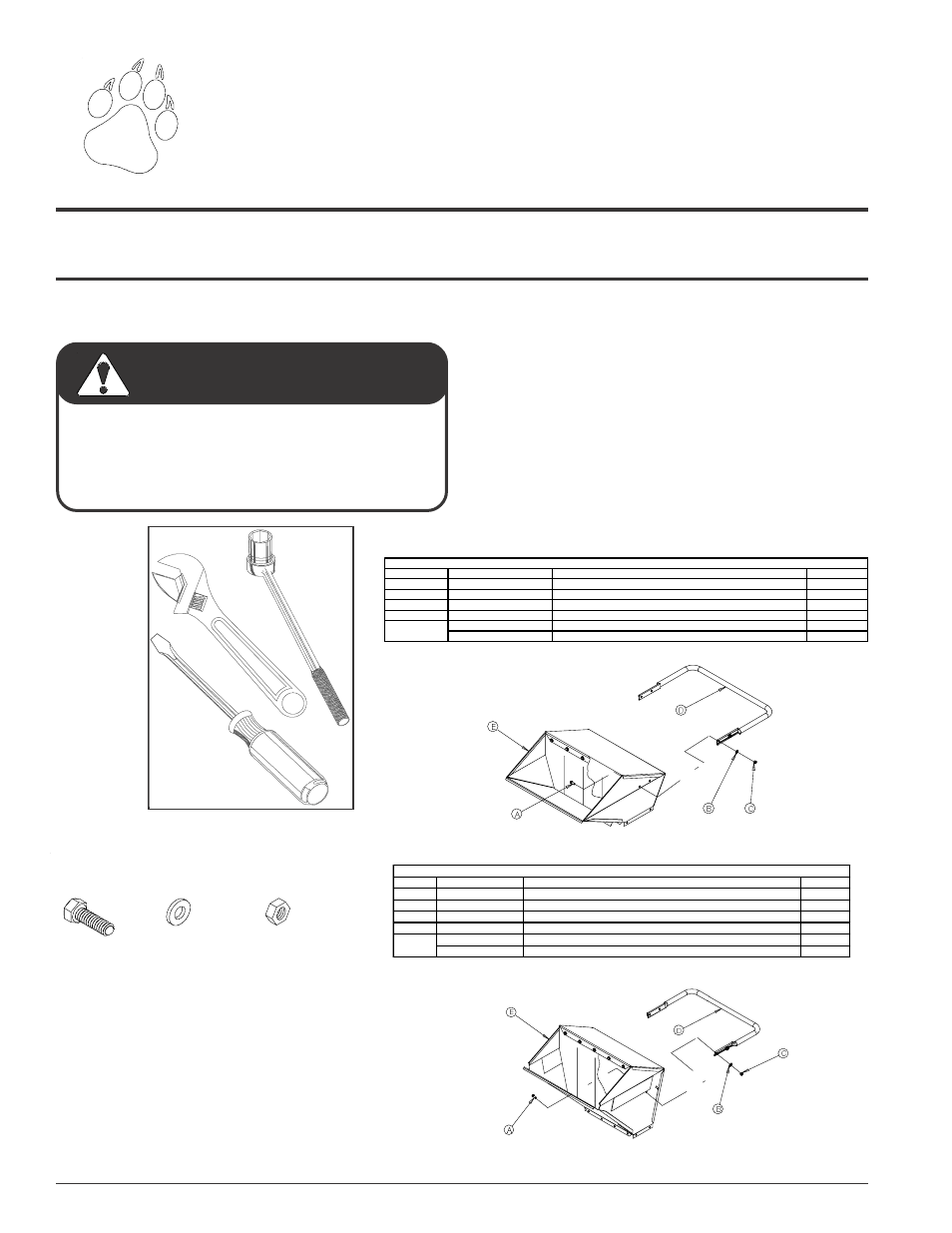

Página 18 Manual del operador de la chipeadora trituradora Bear Cat
INSTRUCCIONES PARA EL MONTAJE (TODOS LOS MODELOS EXCEPTO LOS
MODELOS 70580 Y 70580S)
Sección
2 Montaje
Su chipeadora / trituradora puede llegar parcial o totalmente ensamblada. Si llega parcialmente ensamblada, es posible
que necesite seguir los pasos descriptos en esta sección.
(Las partes no se muestran en su tamaño real)
A B C
Fig. 15
A fin de prevenir lesiones personales o daño a la propiedad:
apague el motor, desconecte el cable de la bujía, retire
la llave de encendido y asegúrese de que todas las
partes móviles se hayan detenido por completo antes
de realizar tareas de servicio, regulación o reparación.
ADVERTENCIA
2. Instale la manija de la tolva en el montaje de la tolva
usando cuatro (4) pernos de 5/16” (80 mm) X 3/4” (19
mm), cuatro (4) tuercas con cubierta de nylon (nylock)
de 5/16” y cuatro (4) arandelas planas de 5/16” (80 mm)
tal como se muestra más abajo. (No se usa la manija de
la tolva en los modelos 70580 y 70580S).
PASO 1: INSTALACIÓN DE LA MANIJA
1. Retire la chipeadora/ trituradora y el montaje de la tolva
del embalaje y del pálet.
Her Her Her Her Herrrrrramientas amientas amientas amientas amientas
requeridas: requeridas: requeridas: requeridas: requeridas:
dos (2) llaves de boca
de 1/2” (12,7 mm) o
llaves de tuercas
ajustables
una (1) llave de tubo de
13/16” (20,6 mm) con
trinquete
ARTÍCULO NÚMERO DE P ARTE DES CRIP CIÓN CANTIDAD
A 15003 P E RNO, 5/16" (80 m m) X 3/4" (19 m m), CA B E ZA HE XA GONA L 4
B 15250 A RA NDE LA , 5/16” (80 mm ) P LA NA 4
C 15356 TUE RCA , 5/16" (80 mm ) CON CUB IE RTA DE NY LON 4
D 71717 MA NIJA , TOLV A DE A LQUILE R 1
71788 MONTAJE, TOLVA ESTRECHA (MODEL O 70 050 ÚNICAMENTE) 1
70982 MONTA JE , TOLV A A NCHA (TODOS LOS OTROS MODELOS) 1
LIS TA DE P ARTES
E
ARTÍCULO NÚMERO DE PARTE DESCRIPCIÓN CANTIDAD
A 15003 PERNO, 5/16" (80 mm) X 3/4" (19 mm), CABEZA HEXAGONAL 4
B 15250 ARANDELA, 5/16” (80 mm) PLANA 4
C 15356 TUERCA, 5/16" (80 mm) CON CUBIERTA DE NYLON 4
D 71718 MANIJA, TOLVA DE ALQUILER 1
71769 MONTAJE, TOLVA ESTRECHA (MODELO 70050S ÚNICAMENTE) 1
71775 MONTAJE, TOLVA ANCHA (TODOS LOS OTROS MODELOS) 1
INSTALACIÓN DE MANIJA EUROPEA
E
Fig. 16
