CAMBIO DE LA CRIBA DE DESCARGA
Operación
1. Detenga el motor, desacople el embrague del rotor y
permita que la máquina se detenga por completo. Retire el
cable de la bujía.
2. Afloje y retire el perno de fijación de la criba de descarga.
LIMPIEZA DE UN ROTOR ATASCADO EN LA MÁQUINA
El motivo más común por el que se
retira la criba de descarga es afilar
las cuchillas chipeadoras. También es
necesario retirarla para colocar cribas
de descarga opcionales.
Se provee con la máquina una criba de
descarga gruesa estándar (con agujeros
de 1-1/2” (50,8 mm) de diámetro). Se
pueden comprar las siguientes cribas de
descarga opcionales para su máquina:
• Fina (con agujeros de 3/8” (9,5 mm)
de diámetro)
• Media (con agujeros de 3/4” (19 mm)
de diámetro)
• Gruesa (con agujeros de 1-1/2” (38
mm) de diámetro que se entrega con
la máquina)
• Criba para residuos húmedos (con
ranuras de 1-1/2” (38 mm) de diámetro)
Consulte a su concesionario local Bear
Cat sobre equipos opcionales.
Para retirar y cambiar la criba de
descarga, siga este procedimiento.
1. Levante la puerta de descarga para
acceder a la criba de descarga.
2. Usando una llave de tuercas de 1/
2” (12,7 mm), retire el perno y la tuerca
de 5/16” (80 mm) que aseguran la criba
de descarga al bastidor de la
chipeadora trituradora.
3. Retire la criba de descarga de la
parte inferior y rote la parte superior
hacia abajo.
4. Limpie la basura o los residuos del
área de la criba.
Para afilar o reemplazar las cuchillas
chipeadoras, consulte la sección
Mantenimiento de este manual.
5. Seleccione la opción de criba de
reemplazo e inserte la parte superior
de la criba en la ranura del cuerpo de
la chipeadora empujando la parte in-
ferior de la criba hacia adentro de
modo que los agujeros de los pernos
queden alineados.
6. Instale el perno desde la parte infe-
rior hacia arriba a través del bastidor y
de la criba, fije la tuerca y apriete con
el par de torsión especificado.

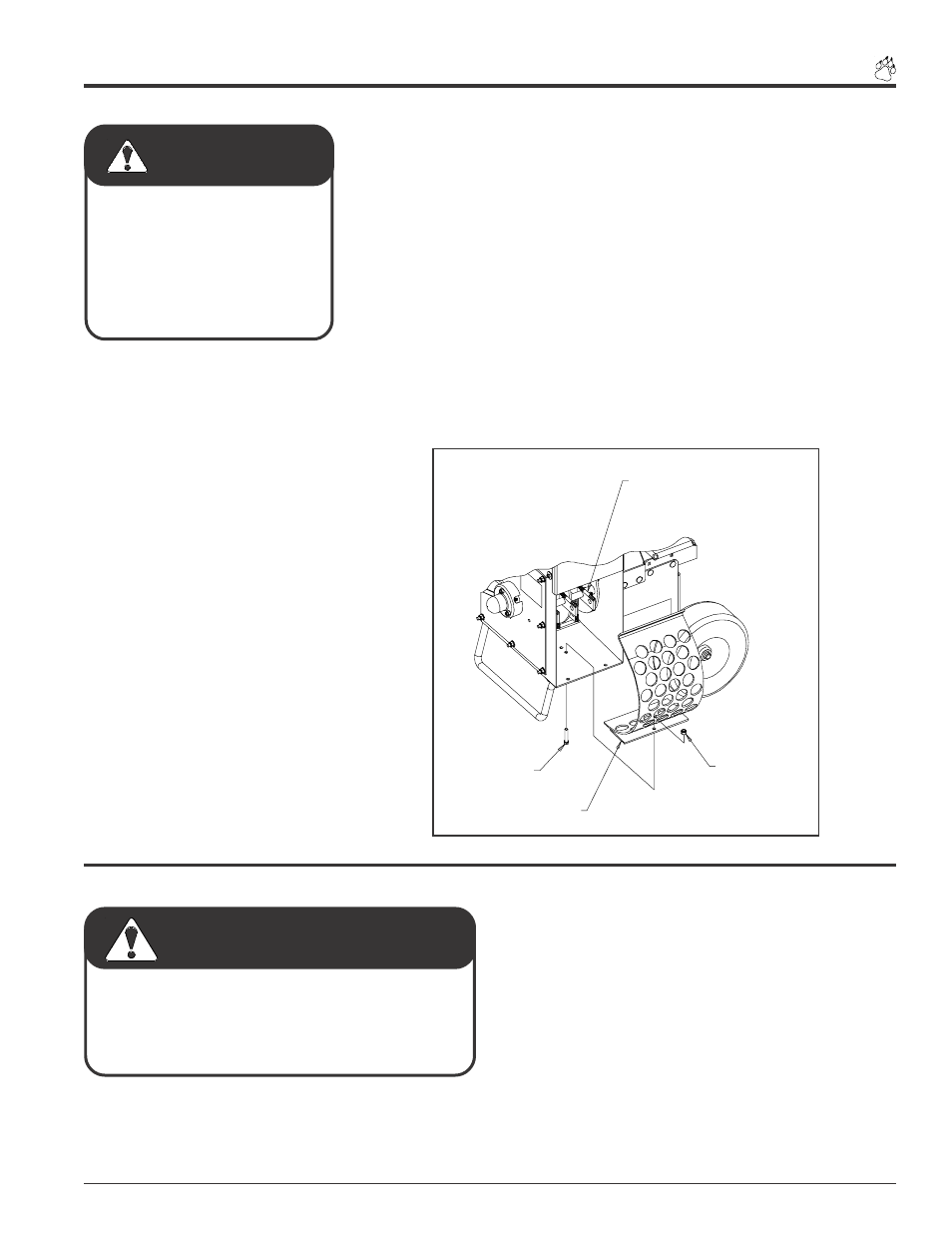

Fig. 41
3. Retire la criba de la trituradora.
4. Limpie los residuos del rotor de la trituradora y/o del área
superior y tubo de descarga de la chipeadora. Gire
manualmente el rotor para cerciorarse de que puede girar
libremente.
5. Instale la criba de la trituradora y el perno de retención.
6. Reemplace el cable de la bujía, vuelva a arrancar el motor y
continúe operando.
Si la máquina se atasca, apague el motor, desconecte
el cable de la bujía y deje que la máquina se detenga por
completo antes de limpiar los residuos. No opere la
máquina sin las protecciones y cribas adecuadas
correctamente instaladas.
ADVERTENCIA
ADVERTENCIA
A fin de prevenir lesiones
personales o daño a la propiedad:
apague el motor, desconecte el cable
de la bujía, retire la llave de encendido
y asegúrese de que todas las partes
móviles se hayan detenido por
completo antes de realizar tareas de
servicio, regulación o reparación.
PELIGRO CUCHILLOS FILOSOS,
¡ MANTÉNGASE ALEJADO!
CRIBA DE DESCARGA
TUERCA, 5/16" CON
CUBIERTA DE NYLON
PERNO, 5/16" X 1-3/4"
