64
Conectar los accesorios
Nota
El Solar-Log™ Smart Relais Box no puede funcionar junto con paquetes PM+ en un Solar-
Log™.

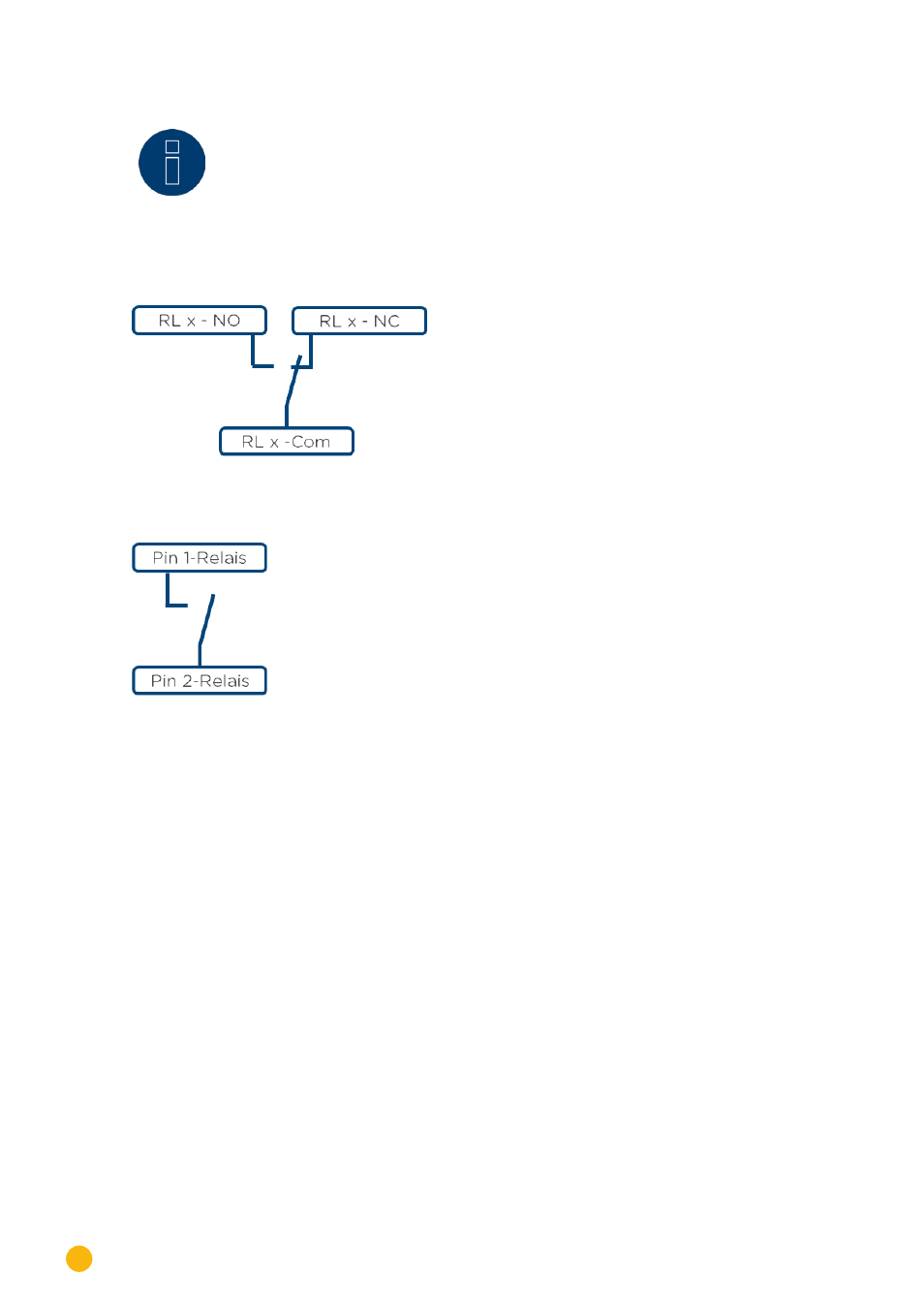

Esquema de las salidas de relé:
Fig. 34: Esquema de las salidas de relé (contacto inversor) del Smart Relais Box
Fig. 35: Esquema de las salidas de relé (contacto de cierre) del Smart Relais Box
