32�4�4 Variante con 5 relés (incl� parada de emergencia)
Especificaciones
Señales del receptor de control centrali-
zado
Nivel K1 K2 K3 K4 K5 Rendimien-
to
1 Encendido Apagado Apagado Apagado Apagado 100%
2 Apagado Encendido Apagado Apagado Apagado 60%
3 Apagado Apagado Encendido Apagado Apagado 30%
4 Apagado Apagado Apagado Encendido Apagado 0%
5 Encendido Parada de
emergencia
El relé se activa de forma permanente para el respectivo nivel (estado); siempre está activado únicamente
un relé.
Cableado

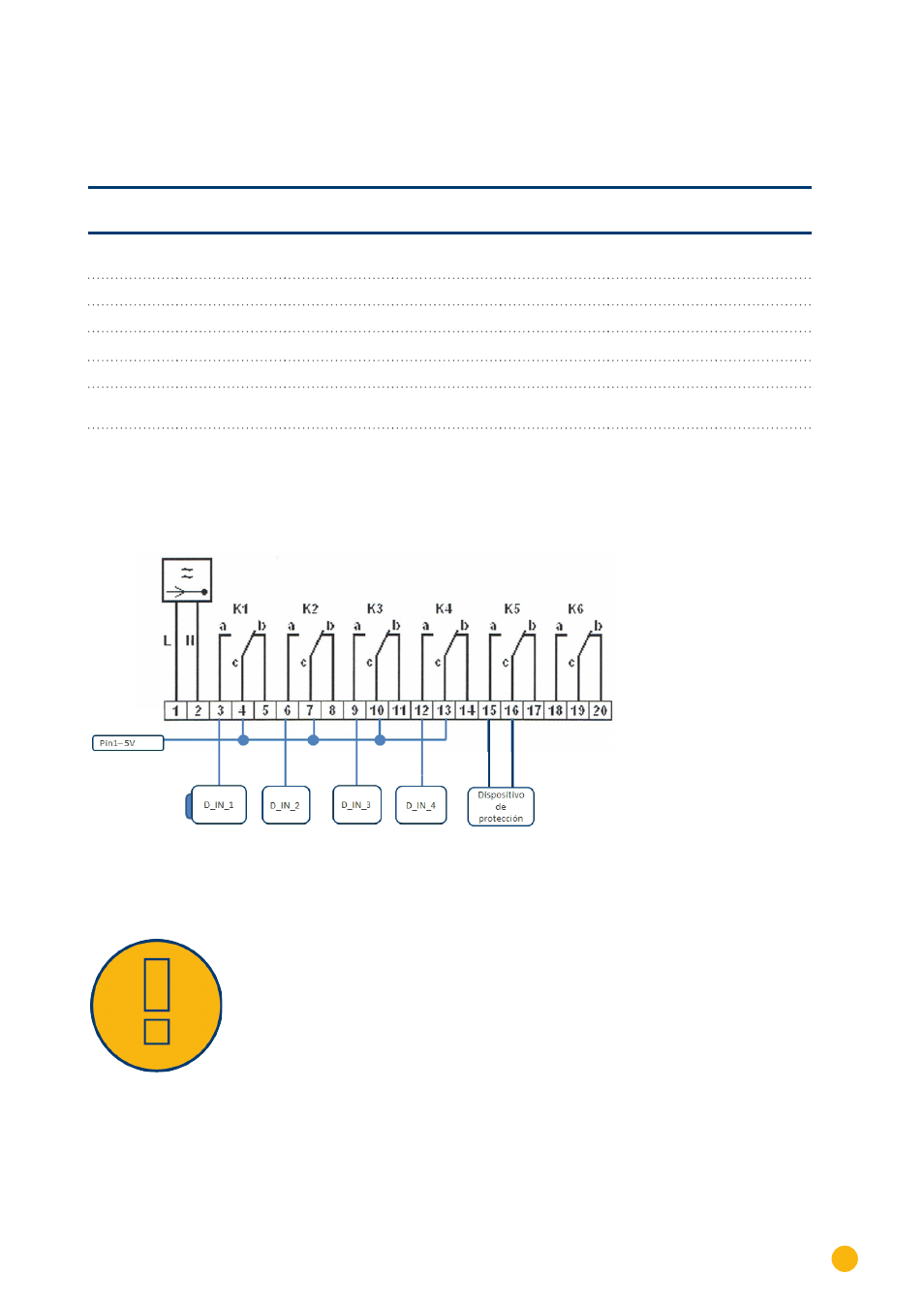

Fig. 91: Cableado del receptor de control centralizado con 5 relés - Ejemplo 4
ATENCIÓN
Los comandos de parada de emergencia no se deben procesar a través del Solar-Log™.
Estos comandos deben actuar directamente sobre los correspondientes dispositivos de
protección como, por ejemplo, disyuntores, protección de redes e instalaciones, etc.
