Esquema y cableado de las conexiones
10�5�2 S0 OUT IN (S0-IN A y S0-OUT)
La interfaz S0_OUT_IN es una interfaz de hardware combinada para el registro de los valores medidos por
contadores de energía y para la emisión de impulsos S0. Para establecer la conexión
en el Solar-Log™, utilice el conector de regleta de bornes incluido en el contenido del embalaje.
S0_OUT_IN
Pin Esquema
1 Salida 27 mA
2 Entrada máx. 27 mA
3 Contacto de medición
4 Masa
5 S0 Out+
6 S0 Out-

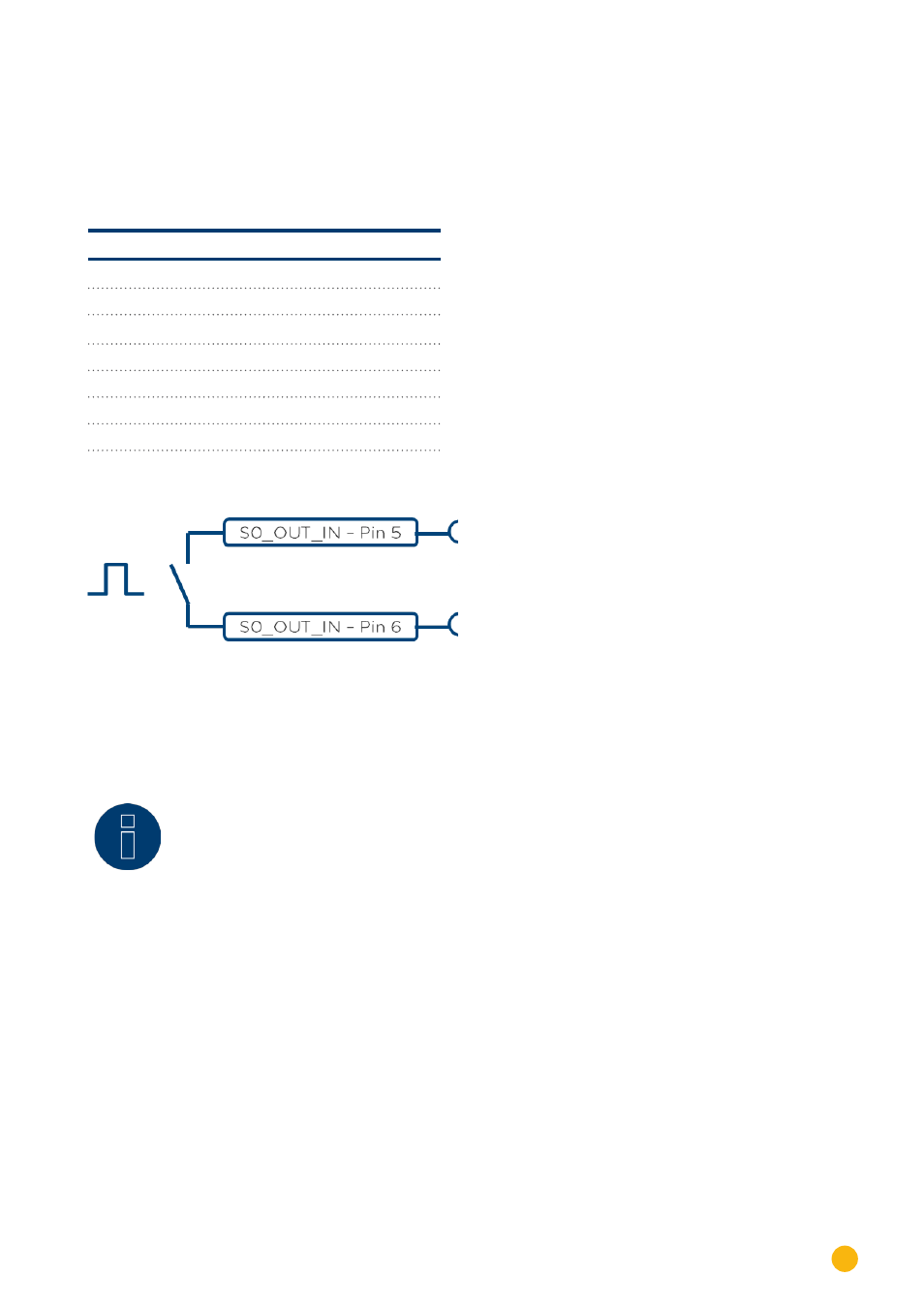

Fig. 25: Representación esquemática de la salida S0
Nota
Desaconsejamos el uso de la salida S0 para la realimentación del suministro de electrici-
dad real a su empresa distribuidora de energía.
Debido a los procesos internos de cálculo del Solar-Log™, los impulsos se emiten con
retardo.
