Conexiones opcionales
Convertidores de corriente de Solare-Datensysteme GmbH
Solare-Datensysteme ofrece convertidores de corriente/CT adaptados para el Solar-Log™ Meter:
Convertidores de medición de corriente
Nombre Descripción Nº de
art�:
Solar-Log™ CT 16 A Medición de corriente 16 A, convertidor: 16
A/200 mA
255639
Solar-Log™ CT 100 A-c Medición de corriente 100 A, convertidor: 100
A/200 mA
Convertidor cerrado
255640
Solar-Log™ CT 100 A-o Medición de corriente 100 A, convertidor: 100
A/200 mA
Convertidor abierto (mecanismo plegable)
255638
9�3 Solar-Log™ PM+

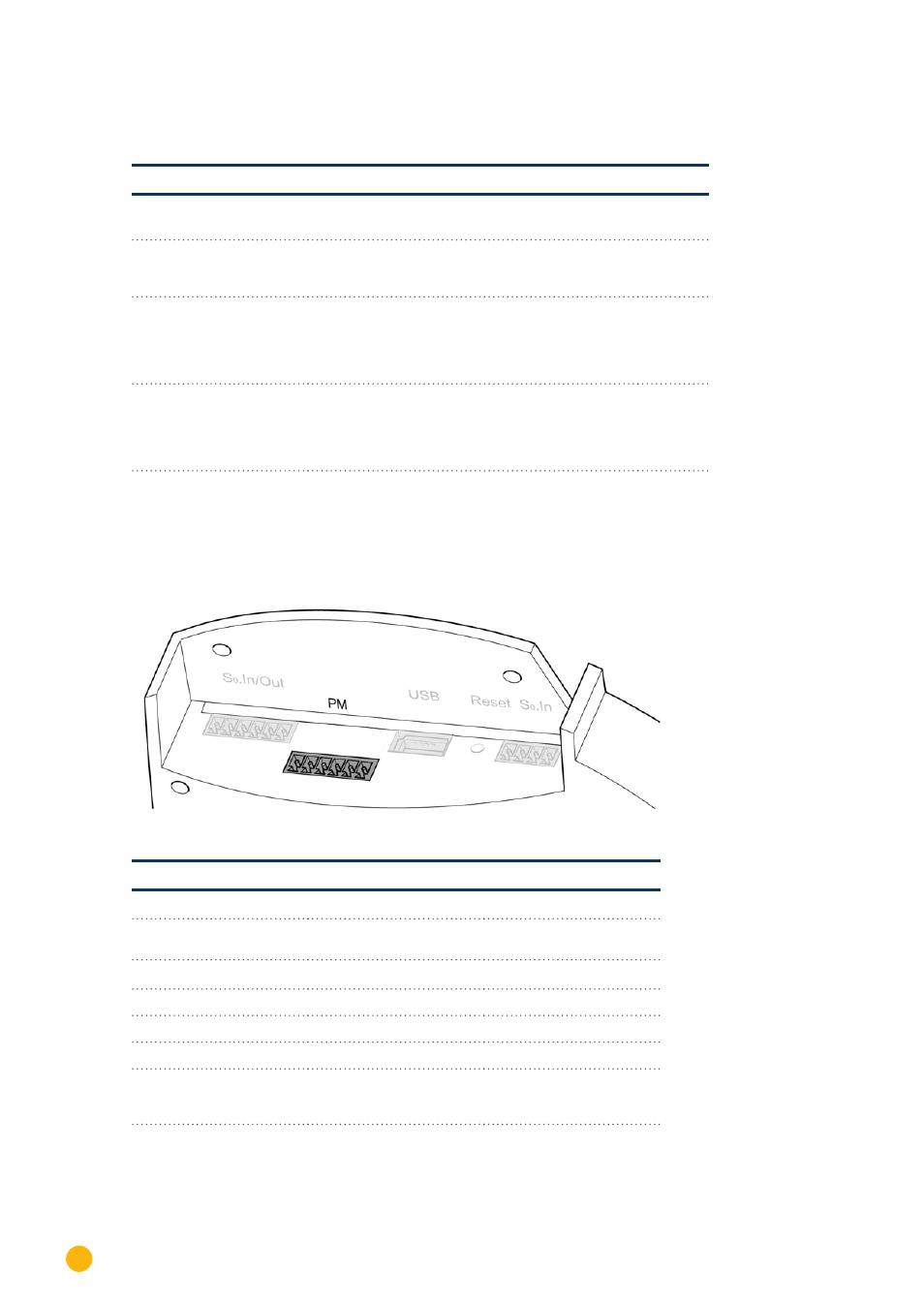

Fig. 18: Interfaz PM+ de seis polos
PM+
Pin Esquema Descripción
1 +5 V Tensión de control para
control de potencia activa
2 D_IN_1 Entrada de control 1
3 D_IN_2 Entrada de control 2
4 D_IN_3 Entrada de control 3
5 D_IN_4 Entrada de control 4
6 +5 V Tensión de control para
control de potencia reac-
tiva
