Esquema y cableado de las conexiones
10�3 RS485/422 - B
Para conectar inversores y/o accesorios en la interfaz RS485/422 - B, utilice el conector de regleta de bor-
nes incluido en el contenido del embalaje.

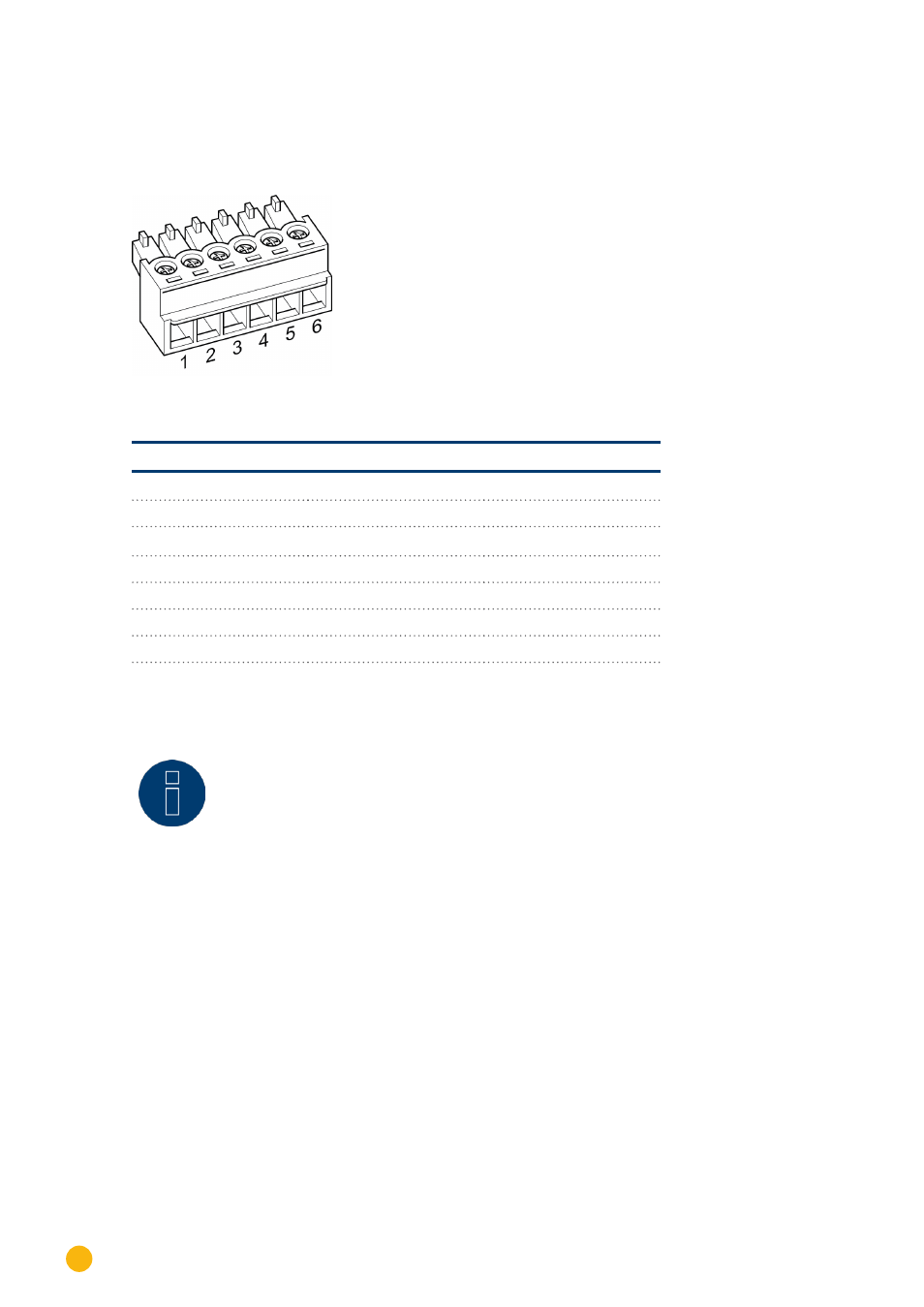

Fig. 22: Conector de regleta de bornes de 6 polos
RS485/422 - B
Pin Esquema de RS485 Esquema de RS422
1 Data + T/RX+
2 12 V 12 V
3 Masa Masa
4 Data - T/RX-
5 R/TX+
6 R/TX-
Nota
Si en esta interfaz hay inversores conectados que utilizan la interfaz RS422 (por ejemplo,
Fronius, AEG o Riello), no se puede integrar ningún accesorio (sensor, contador, panta-
lla...) en este bus.
