Conexiones del aparato
Conexiones de la parte inferior

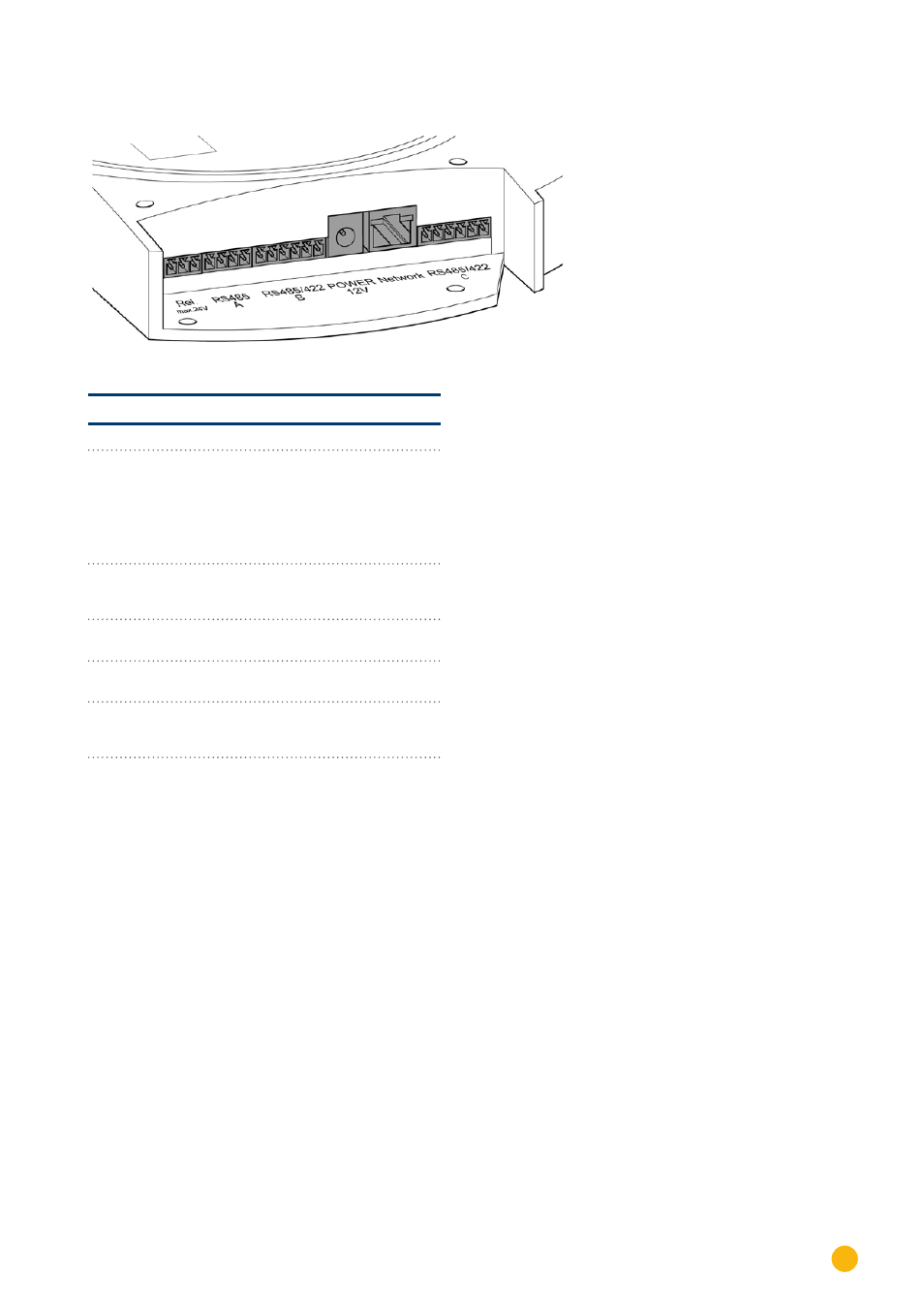

Fig. 13: Conexiones de la parte inferior del Solar-Log 2000
Solar-Log 2000
Relé Relé con contacto inversor
RS485 - A Interfaz RS485, 4 polos:
Conexión a inversor y/o
accesorios
(inactiva si se utiliza la in-
terfaz Bluetooth opcional)
RS485/422 - B Interfaz RS485, 6 polos:
Conexión para inversores y
accesorios adecuados.
Power 12 V Entrada de tensión conti-
nua de 12 voltios
Network Interfaz de red Ethernet,
10/100 Mbits
RS485/422 - C Interfaz RS485, 6 polos:
Conexión para inversores y
accesorios adecuados.
