39
ALPHA-SOL
ALPHA-SOL
7 ALPHA-SOL
7�1 ALPHA-SOL
Easy Installation Terminación Direcciona-
miento
Sensores RS485 Contadores
RS485
Interfaz
no Interruptor sí sí sí RS485
Resumen
•
Interfaz no integrada; incorpore la tarjeta de interfaz RS485
•
Cableado de 4 polos
•
Es preciso asignar una dirección de comunicación.
•
Pasos de trabajo
• Asignar una dirección de comunicación
• Desconectar el inversor y el Solar-Log™
• Instalar la interfaz RS485 en el inversor
• Cablear el inversor con el Solar-Log™
• Interconectar los inversores
Asignar una dirección de comunicación
•
Recomendación: numeración correlativa, comenzando por 1
•
Configuración: mediante el interruptor DIP de la tarjeta de interfaz
Antes de instalar la tarjeta de interfaz RS485:

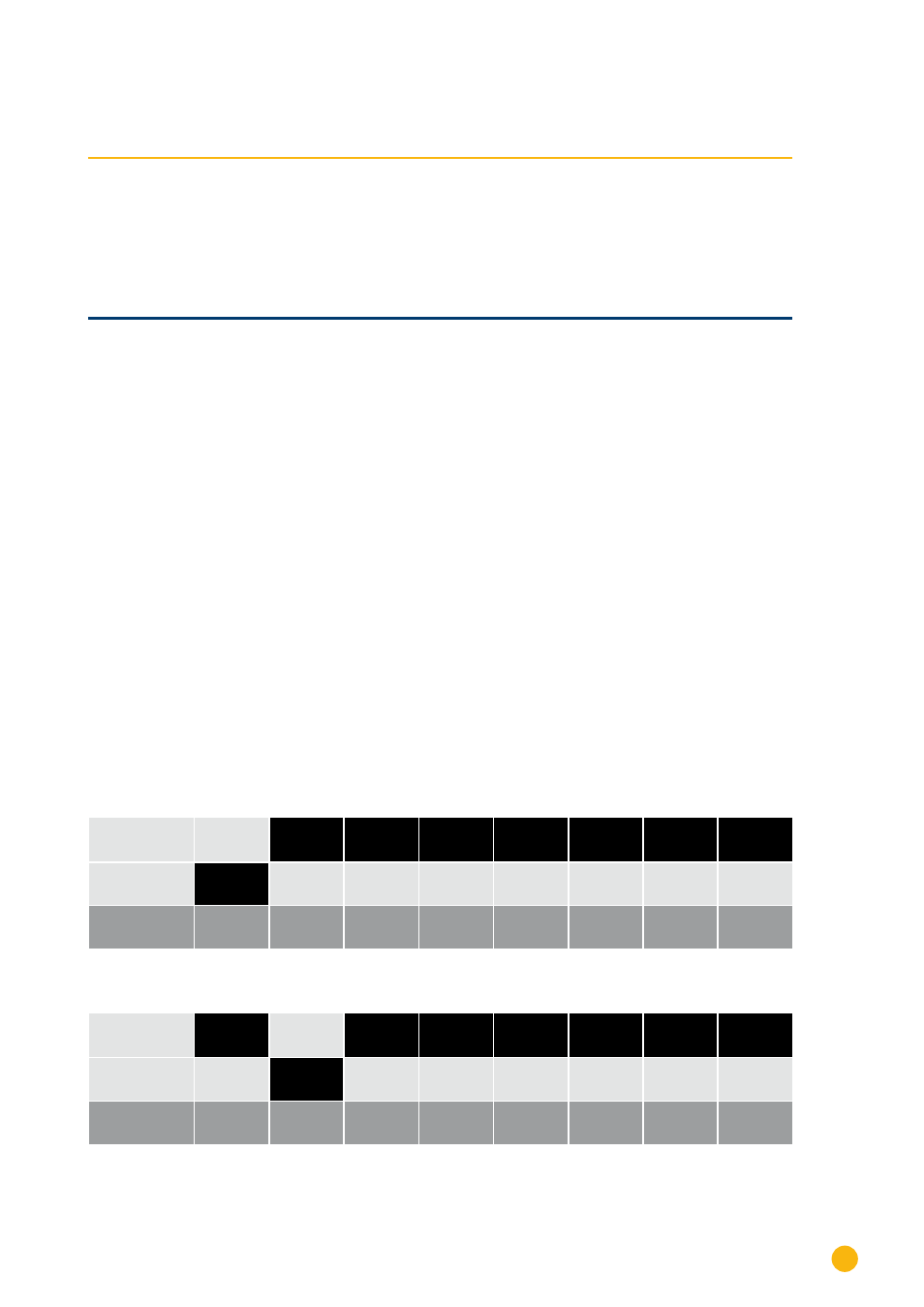

► Asigne la dirección de comunicación mediante los 8 interruptores DIP de la tarjeta de interfaz:
Ejemplo de dirección de comunicación 1:
On
Off
Interruptor DIP
Ejemplo de dirección de comunicación 2:
On
Off
Interruptor DIP
