210
SIEL
SIEL (monofásico)

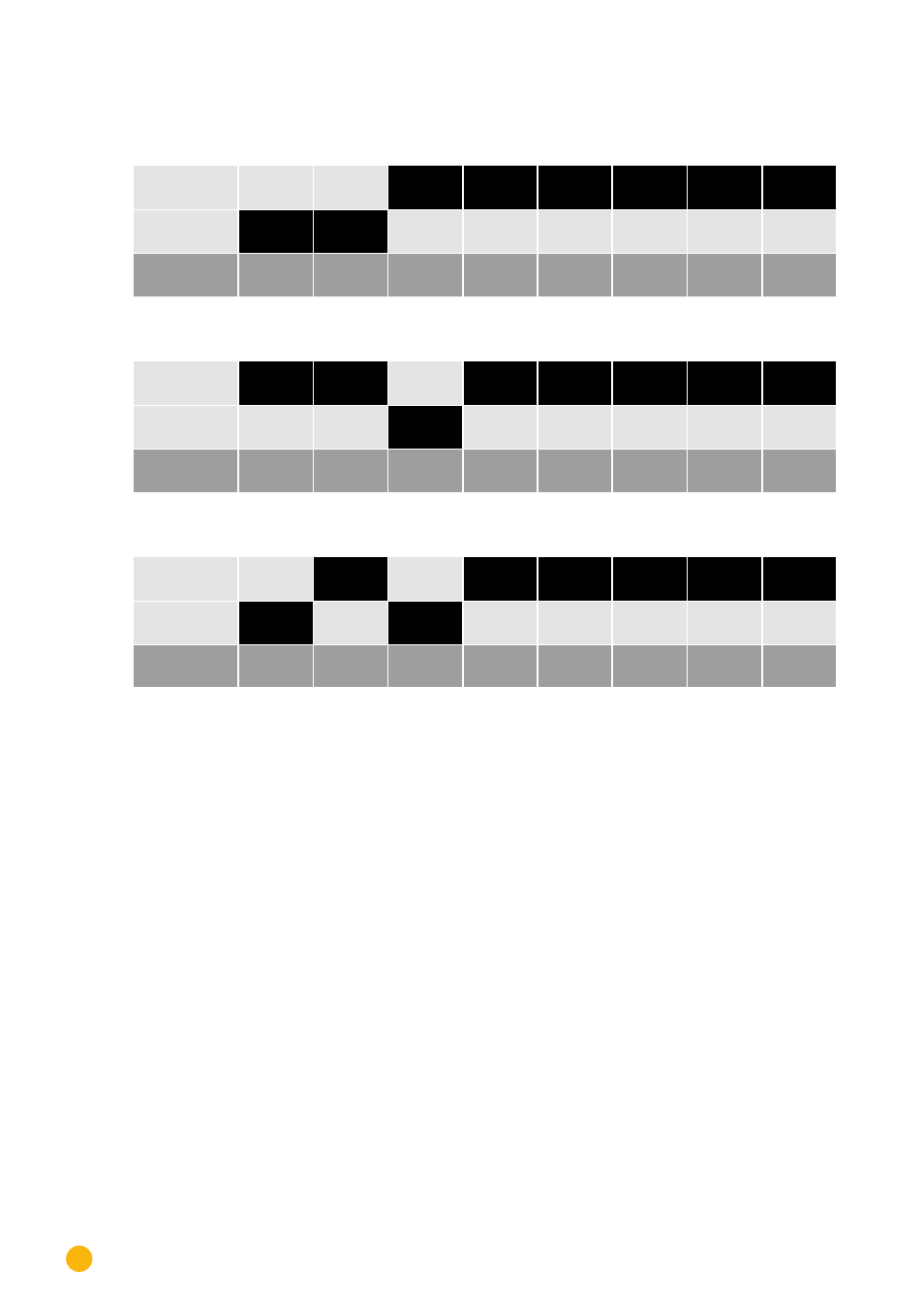

Ejemplo de dirección de comunicación 3:
On
Off
Interruptor DIP
Ejemplo de dirección de comunicación 4:
On
Off
Interruptor DIP
Ejemplo de dirección de comunicación 5:
On
Off
Interruptor DIP
Para obtener más información, visite la página:
https://es.wikipedia.org/wiki/Sistema_binario
Instalar la interfaz RS485
Procedimiento
► Instale la interfaz RS485 en el inversor como se indica en las instrucciones de instalación de la tarjeta
de interfaz
Cablear el inversor con el Solar-Log™
El cableado se realiza mediante:
•
cable de datos de 2 hilos blindado confeccionado por su cuenta y conector de regleta de bornes.
