51 pairan – Solare Datensysteme Solar-Log Manual del usuario
Página 156
156
Pairan
Pairan
51 Pairan
51�1 Pairan
Easy Installation
Terminación
Direcciona-
miento
Sensores RS485
Contadores
RS485
Interfaz
no
puente
no
sí
sí
RS485
Resumen
•
Interfaz integrada
•
Lugar de conexión: interfaz redonda en el inversor
•
Cableado de 2 polos
•
No es preciso asignar ninguna dirección de comunicación
Pasos de trabajo
•
Desconectar el inversor y el Solar-Log™
•
Cablear el inversor con el Solar-Log™
•
Interconectar los inversores
Cablear el inversor con el Solar-Log™
El cableado se realiza mediante:
•
conexión por cable confeccionada por su cuenta con conector redondo y conector de regleta de
bornes
El conector redondo se debe adquirir del fabricante.
Procedimiento
1.

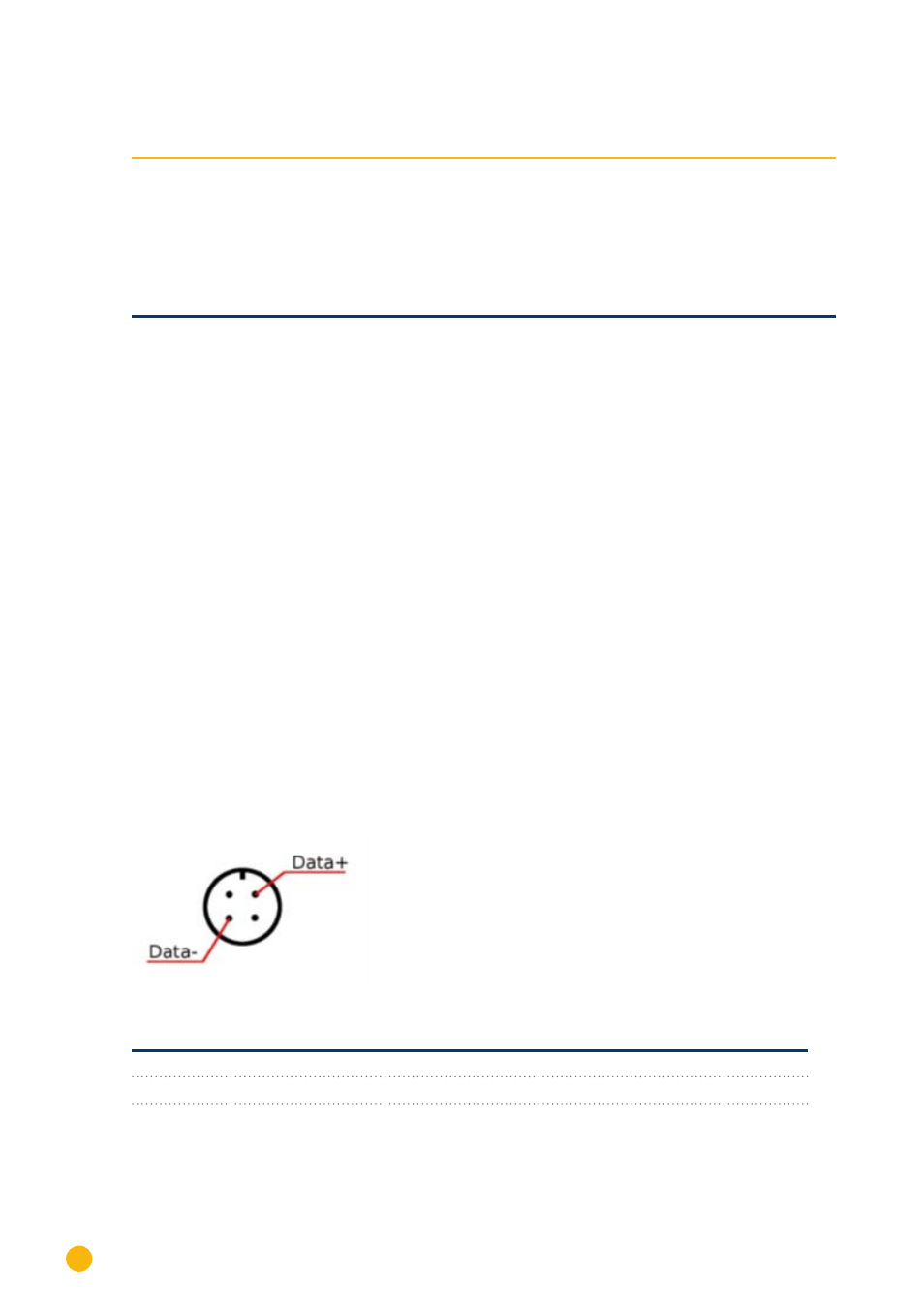

Para confeccionar por su cuenta la conexión por cable, siga el esquema siguiente:
Vista de la interfaz de conexión
Figura 8:
Interfaz redonda de Pairan
Conector de regleta de bornes del Solar-Log™
Inversores
RS485/422 B
Interfaz redonda
► 1
► Data +
► 4
► Data -
2. Inserte el conector de regleta de bornes en la interfaz RS485 del Solar-Log™
