Fronius
Fronius RL
28�3 Fronius RL
Easy Installation
Terminación
Direcciona-
miento
Sensores RS485
Contadores
RS485
Interfaz
sí
puente
sí
sí
sí
RS485
Resumen
•
Interfaz integrada
•
Lugar de conexión: interfaz redonda en el inversor
•
Cableado de 2 polos
•
No es preciso asignar ninguna dirección de comunicación
•
Pasos de trabajo
•
Desconectar el inversor y el Solar-Log™
•
Cablear el inversor con el Solar-Log™
•
Interconectar los inversores
Cablear el inversor con el Solar-Log™
•
El cableado se realiza mediante una conexión por cable confeccionada por su cuenta con conector
redondo y conector de regleta de bornes
El conector redondo se debe adquirir del fabricante.
Procedimiento
1.
Para confeccionar por su cuenta la conexión por cable, siga el esquema siguiente:

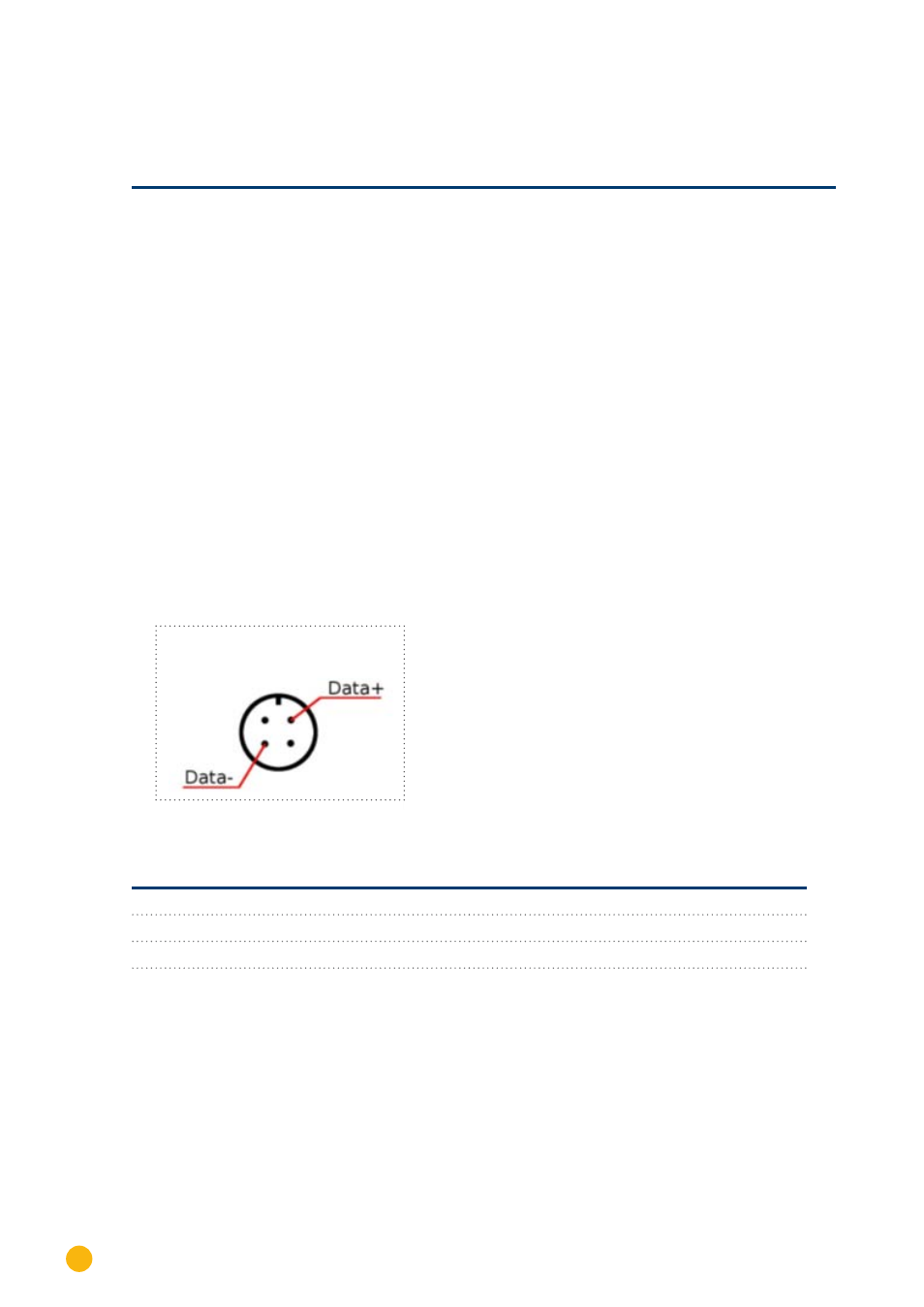

Vista de la interfaz de conexión
Figura 5:
Interfaz redonda Fronius RL
Conector de regleta de bornes del Solar-Log™ Inversores
RS485/422 B
Interfaz redonda
► 1
► 1 Data +
► 3
► 2 Utilizar el blindaje del cable
► 4
► 3 Data -
2. Inserte el conector de regleta de bornes en la interfaz RS485 del Solar-Log™
Interconectar los inversores
•
Cableado mediante cable de datos blindado de 2 hilos
•
Lugar de conexión: interfaz redonda en el inversor
