Sunpower
Conexión Sunpower SPR-M-Modelos mediante PiggyBack RS485 especial
Procedimiento
1. Pase los hilos desnudos por el orificio del cable del inversor
2. Para confeccionar por su cuenta la conexión por cable, siga el esquema siguiente:
Conector de regleta de bornes del Solar-Log™ Regleta de bornes del inversor
Borne Borne
► 1 ► 2
► 2 ► 3
► 3 ► 5
► 4 ► 7
3. Pase el cable del inversor por el manguito de aislamiento suministrado con el PiggyBack.
El cable se debe revestir con el manguito de aislamiento dentro del inversor.
4. Establezca la conexión a tierra: Conecte el terminal 5 del inversor con el distribuidor de enchufe
plano incluido en la carcasa del inversor
5. Si sólo se desea conectar un inversor, es preciso establecer una terminación en éste.
Coloque el puente suministrado en los pins inferiores de la regleta de conectores:
Figura 16: PiggyBack – Colocar el puente
6. Cierre el inversor si no desea conectar ningún otro inversor
7. Inserte el conector de regleta de bornes en la interfaz RS485 del Solar-Log™
Interconectar los inversores
•
Cableado mediante cable de datos blindado de 4 hilos (por ejemplo, un cable de anillo de 25 m, nº
de pieza de Solare Datensysteme 220014)
•
Lugar de conexión: regleta de bornes del inversor (en interfaz RS485 incorporada)
Procedimiento
1. Pase el cable del inversor por el manguito de aislamiento suministrado con el PiggyBack
El cable se debe revestir con el manguito de aislamiento en el interior de todos los inversores.
2. Conecte los 4 contactos (2,3,5,7) de la regleta de bornes del inversor 1 con el inversor 2
Nota
En el anexo se muestra un esquema del cableado en el funcionamiento mixto de SMA.
3. Interconecte más inversores realizando el mismo procedimiento
4. Establezca una terminación en el último inversor
Coloque el puente suministrado en los pins inferiores de la regleta de conectores:

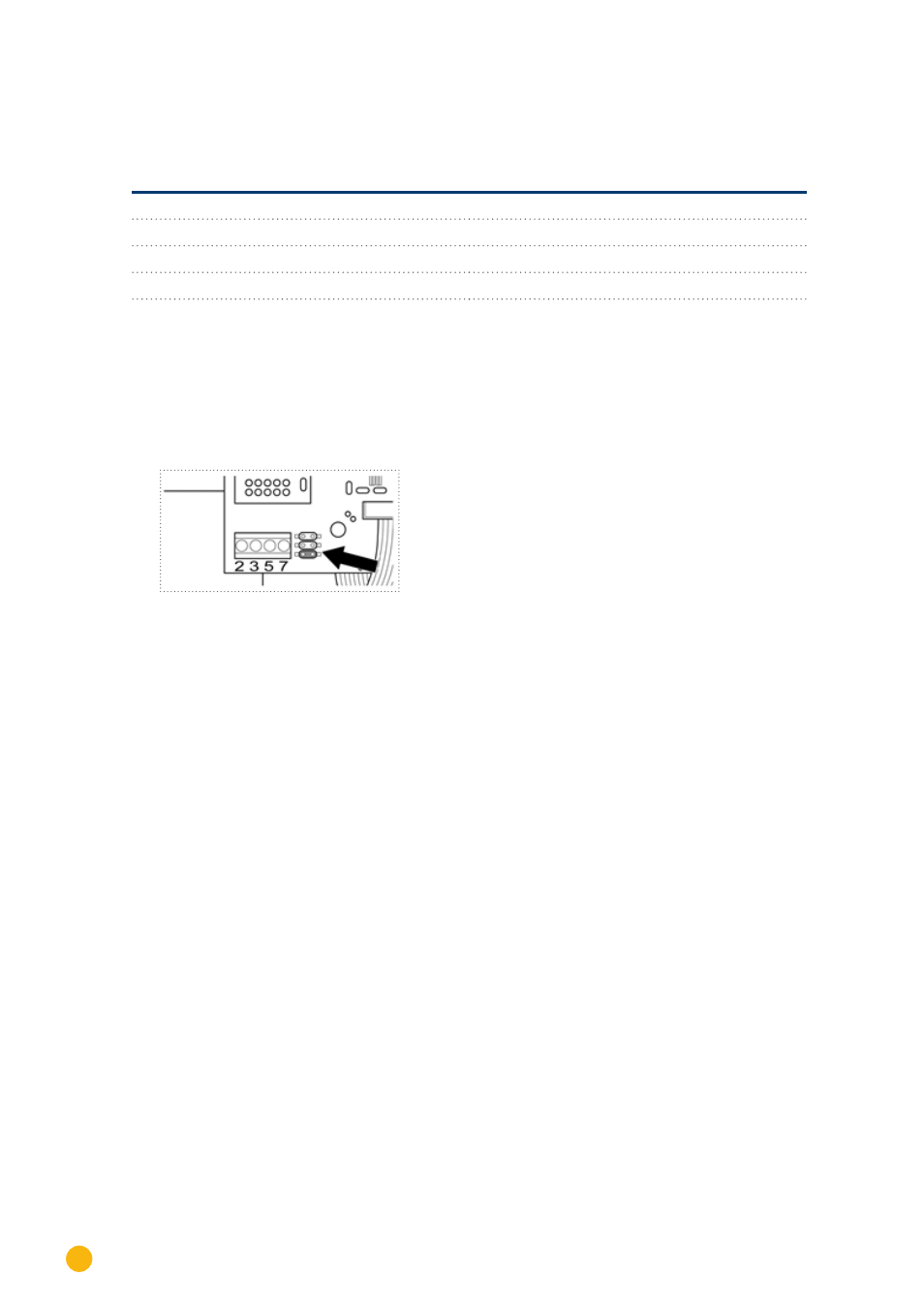

Figura 17: Puente SMA
5. Cierre el inversor
