262
Sunpower
Conexión Sunpower SPR-M-Modelos mediante el PiggyBack RS485 SMA original y el módulo de datos RS485 SMA
Conector de regleta de bornes del Solar-Log™ Regleta de bornes del inversor
Borne Borne
► 1 ► 2
► 3 ► 5
► 4 ► 7
5. Establezca la conexión a tierra: Conecte el terminal 5 del inversor con el distribuidor de enchufe
plano incluido en la carcasa del inversor
6. Si sólo se desea conectar un inversor, es preciso establecer una terminación en éste.
Coloque el puente suministrado en los pins inferiores de la regleta de conectores:

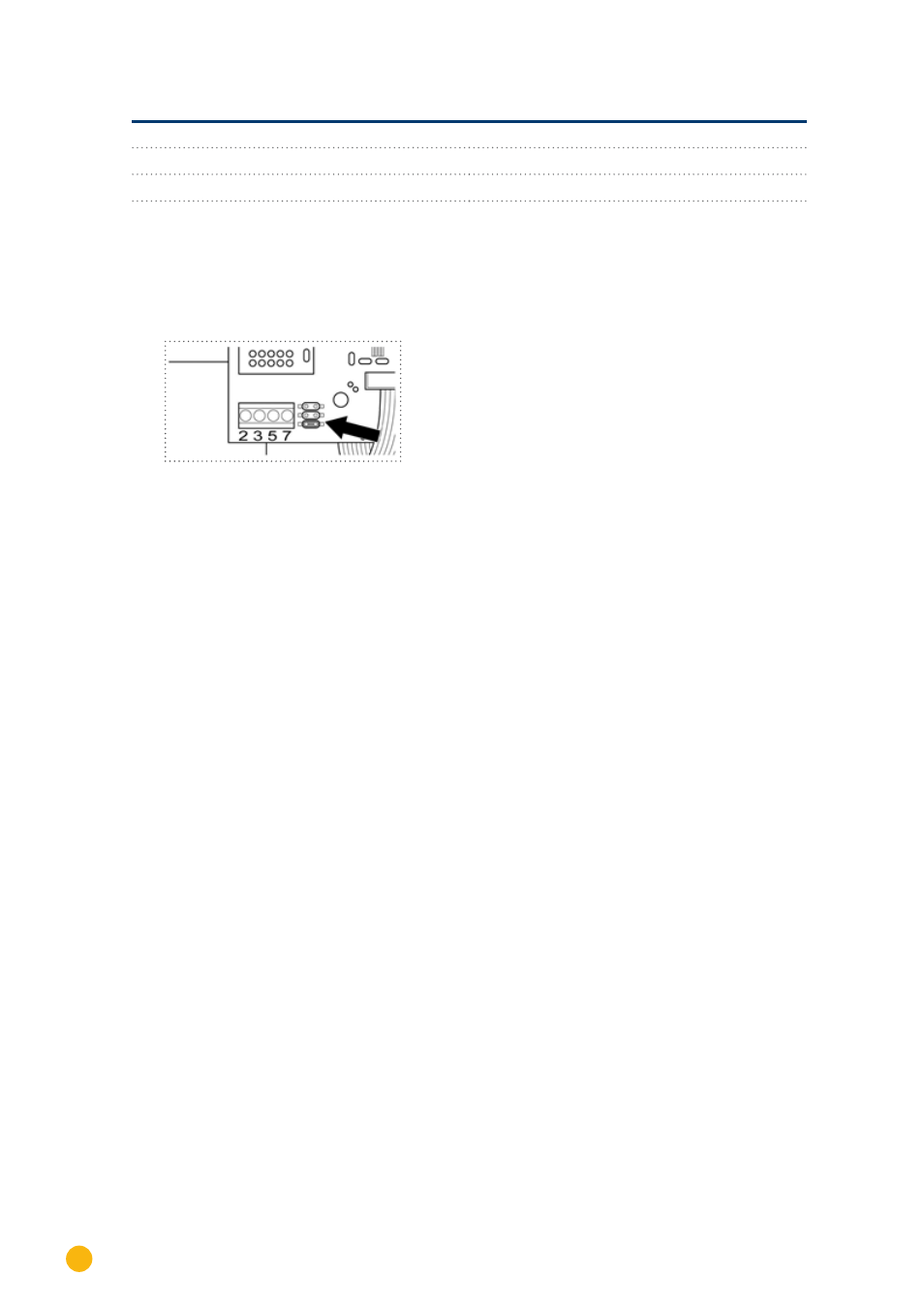

Figura 18: Puente SMA
7. Cierre el inversor si no desea conectar ningún otro inversor
8. Inserte el conector de regleta de bornes en la interfaz RS485 del Solar-Log™
Interconectar los inversores
•
Cableado mediante cable de datos blindado de 3 hilos
•
Lugar de conexión: regleta de bornes del inversor (en interfaz RS485 incorporada)
Procedimiento
1. Abra el inversor como se indica en las instrucciones del inversor
2. Cablee el inversor como se indica en las instrucciones de instalación del inversor
3. Si sólo se desea conectar un inversor, es preciso establecer una terminación en éste.
Coloque el puente suministrado en los pins inferiores de la regleta de conectores:
Figura 19: Puente SMA
4. Cierre el inversor
Nota
En el anexo se muestra un esquema del cableado en el funcionamiento mixto de SMA .
