SIEL
SIEL (monofásico)
70 SIEL
70�1 SIEL (monofásico)
Easy Installation
Terminación
Direcciona-
miento
Sensores RS485
Contadores
RS485
Interfaz
no
sí
sí
sí
sí
RS485
Resumen
•
Interfaz no integrada; incorpore la tarjeta de interfaz RS485
•
Cableado de 2 polos
•
Es preciso asignar una dirección de comunicación.
•
Pasos de trabajo
•
Asignar una dirección de comunicación
•
Desconectar el inversor y el Solar-Log™
•
Instalar la interfaz RS485 en el inversor
•
Cablear el inversor con el Solar-Log™
•
Interconectar los inversores
Asignar una dirección de comunicación
•
Recomendación: numeración correlativa, comenzando por 1
•
Configuración: mediante el interruptor DIP de la tarjeta de interfaz
Antes
de instalar la tarjeta de interfaz RS485:

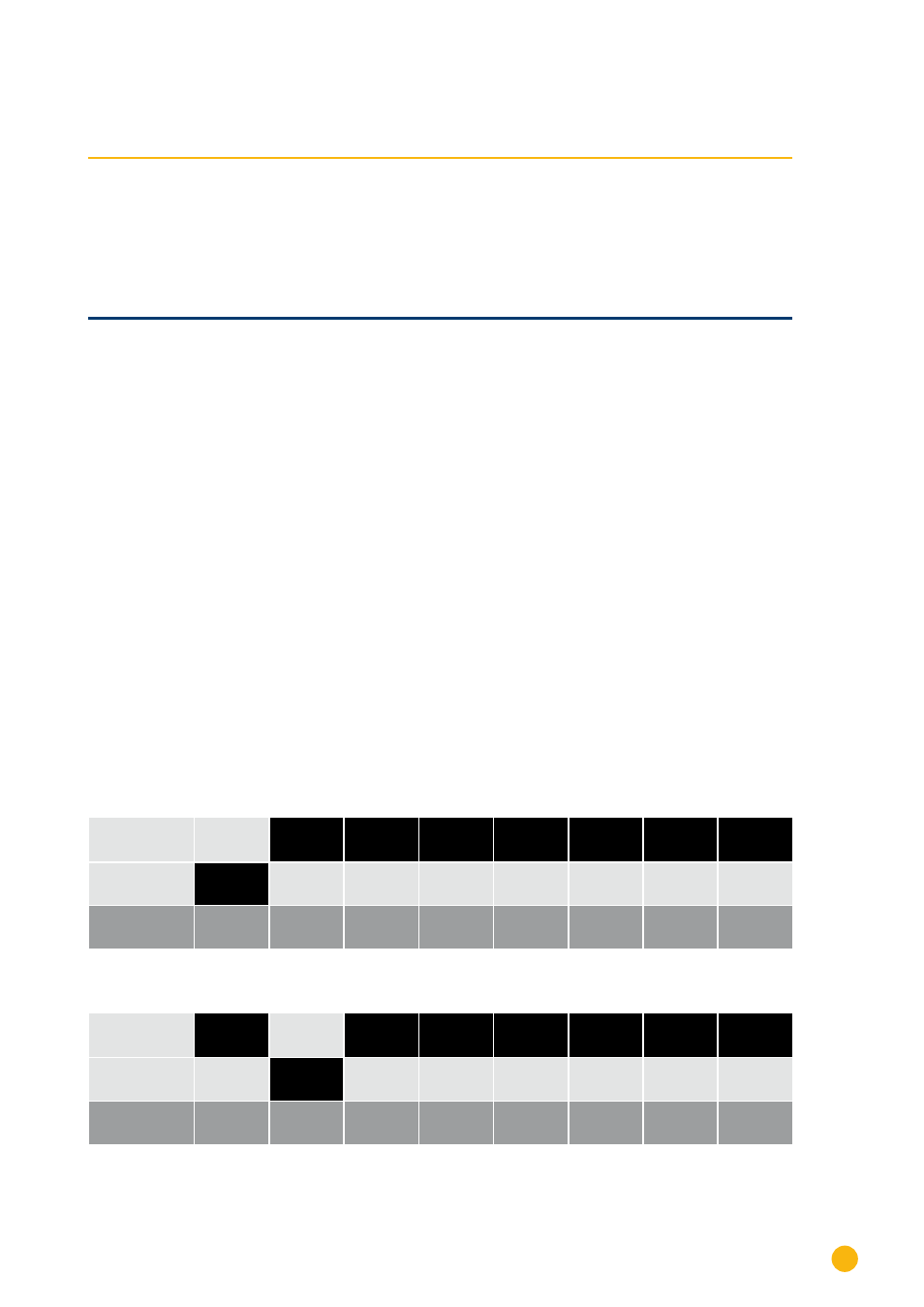

► Asigne la dirección de comunicación mediante los 8 interruptores DIP de la tarjeta de interfaz:
Ejemplo de dirección de comunicación 1:
On
Off
Interruptor DIP
Ejemplo de dirección de comunicación 2:
On
Off
Interruptor DIP
