Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
22
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción

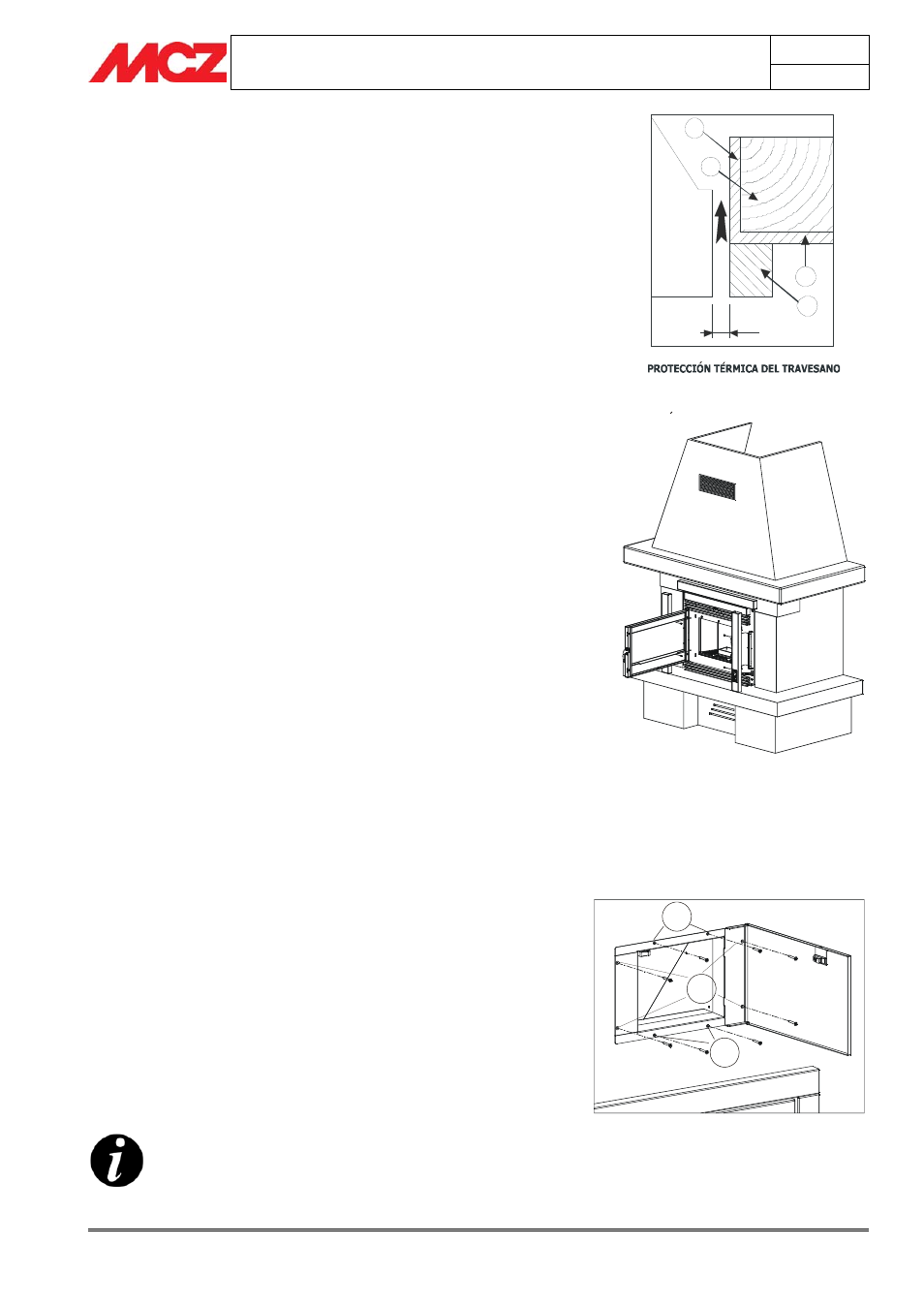

3.10. AISLAMIENTO DEL TRAVESAÑO DE MADERA
Los travesaños de madera deben protegerse con un adecuado
aislamiento de las partes calientes, para prevenir así el riesgo de
incendio o daños al mismo revestimiento
3.11. MONTAJE DEL REVESTIMIENTO DE SERIE MCZ
Para el montaje de los revestimientos destinados específicamente al
producto MCZ PowerBox, el instalador debe tomar como referencia el
manual de uso e instalación que se da en el interior de cada
revestimiento específico.
3.12. MONTAJE DEL MARCO DE COMPENSACIÓN
Una vez terminado el revestimiento y la parte en cartón-yeso, montar el marco
de compensación que se ha desmontado previamente ( cap. 3.4)
Dicho marco tiene la función de rematar y cubrir el resquicio que queda
entre la estructura metálica del monobloque y el revestimiento.
Para montar el marco basta con abrir la puerta de PowerBox, introducir el
marco como en la figura y fijarlo a los montantes laterales de la estructura, con
los cuatro tornillos suministrados, en el interior del perfil de la puerta.
3.13. MONTAJE DE LA PUERTA DE LA RAMPA DE
PELLETS (LINK)
La puerta está predispuesta para girar 180°, para poder montarse tanto en
el lado izquierdo como en el derecho del revestimiento. De hecho, los
orificios de la puerta para la fijación a la campana son perfectamente
especulares, con lo que es suficiente darle la vuelta a la puerta, dependiendo
de las exigencias de la instalación.
3.13.1.
Montaje puerta POWERBOX LINK
Una vez preparada la conexión del tubo de la manera descrita en el
apartado 3.5, realice las siguientes operaciones:
• Fijar la puerta a la campana usando cuatro tornillos,
aprovechando los cuatro orificios presentes en el marco de la
puerta misma y marcados con la letra (A) .
• Los orificios marcados en el perfil interior de la puerta (B), por
su parte, tienen la función de fijar el marco de la puerta al
armazón de la rampa para fijar de forma definitiva los dos
elementos y encerrando en su centro la pared de la campana.
• Previamente, es necesario realizar en la campana un orificio
rectangular a una altura que dependerá de cómo se ha
instalado el monobloque y de cómo se ha orientado y colocado
el tubo. (ver cap. 3.4 del manual).
Como se ha descrito previamente, es posible montar
la puerta girándola 180°, de tal forma que los orificios
(A) y (B) queden invertidos si se desea montar la
puerta de forma especular a como aparece en la
ilustración.
1
1
2
3
10
1. Aislante aplicado a aplicar
2. Travesano de madera
3. Marmol u otro material
~
~
Pa
so
d
e
ai
re
Montaje del marco de compensación
Fijación de la puerta a la campana
B
A
B
