Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
18
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
3.5.
MONTAJE DE LA RAMPA DE CARGA DE
PELLETS (LINK)
Otra elección que se debe realizar antes de instalar el monobloque es la de
decidir el lado en el que instalar la rampa para la carga del combustible.
El Powerbox Link se entrega con dos abrazaderas, el tubo de conexión
y la rampa con puerta.
La rampa puede montarse en el lado derecho, en el lado izquierdo o
frontalmente. El tubo de conexión tiene una longitud de 1 metro.
Es obligatorio acortar el tubo de conexión en función
de la colocación (lateral o frontal), para que quede
bien tendido. Esta operación es necesaria para facilitar
la bajada de los pellets.
Antes de realizar el revestimiento, efectúe una prueba
de carga del combustible para asegurarse de que este
descienda correctamente hacia el depósito.
Es obligatorio aislar correctamente el tubo si este se
monta en el lado izquierdo, coincidiendo con la
evacuación de humos.
MCZ declina toda responsabilidad si no se respeta la
advertencia arriba citada. ¡Riesgo de incendio!

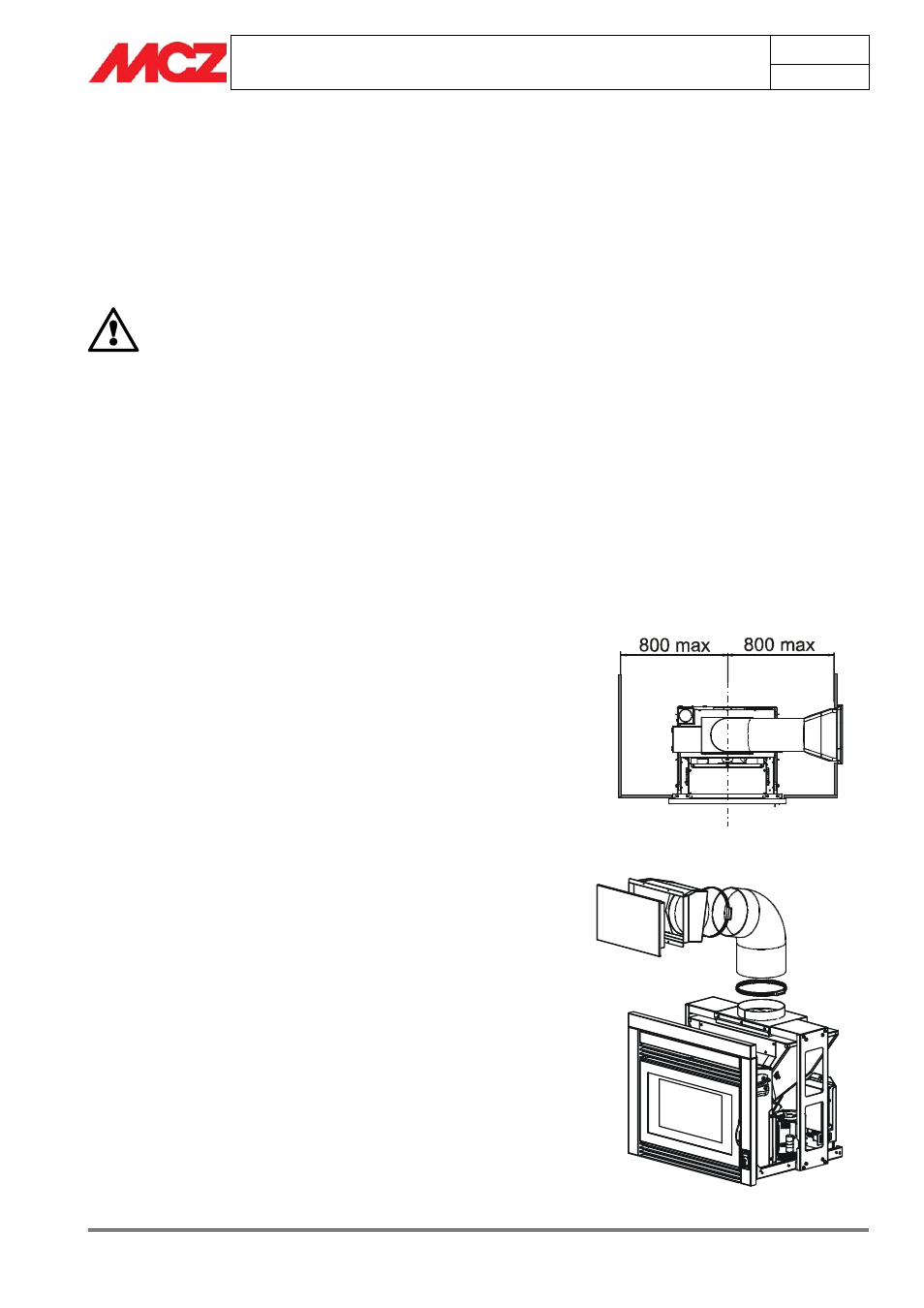

3.5.1. Montaje de la rampa en un lado
Si se decide colocar la rampa lateralmente, la distancia desde el eje de
la máquina hasta la pared debe ser como máximo de 80 cm (figura al
lado).
Para colocar la rampa siga estos pasos:
• Conecte el tubo suministrado al Powerbox, con cuidado de
girarlo lateralmente, y fíjelo con la abrazadera.
• Conecte el tubo (en la parte alta) a la entrada de la estructura
de la puerta mediante la abrazadera suministrada.
• Coloque el tubo con la estructura de la puerta de manera que,
una vez realizado el revestimiento, se pueda enroscar y fijar a
la pared del revestimiento coincidiendo con el orificio realizado
para su introducción.
• Para el montaje de la puerta externa, consulte el apartado 3.15,
puesto que esta operación debe realizarse solo con el
revestimiento ya completo.
3.5.2. Montaje de la rampa en el frontal
• Conecte el tubo suministrado al producto, con cuidado de girarlo
frontalmente, y fíjelo con la abrazadera.
• Conecte el tubo a la entrada de la estructura de la puerta
mediante la abrazadera.
• Coloque la tubería de manera que resulte accesible una vez
realizado el revestimiento, y de manera que se pueda fijar la
estructura de la puerta al orificio preparado en la pared del
revestimiento.
• Para el montaje de la puerta externa, consulte el apartado 3.15,
puesto que esta operación debe realizarse solo con el
revestimiento ya completo.
Montaje lateral de la rampa
Montaje frontal de la rampa
