Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
16
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
3.2. PREPARACIÓN Y DESEMBALAJE
El monobloque se entrega en un único embalaje.
Abrir el embalaje, quitar los precintos, extraer el monobloque de la paleta,
colocarlo en el lugar elegido y comprobar su conformidad con lo previsto.
El cuerpo de la estufa o monobloque debe desplazarse siempre en posición
vertical y exclusivamente con carros. Es necesario poner una atención
particular para que la puerta y el cristal no sufran posibles golpes mecánicos
capaces de comprometer su integridad.
El desplazamiento de los productos debe efectuarse siempre con cautela. Si
es posible, desembalar al estufa cerca del área en la que va a instalarse.
Los materiales que componen el embalaje no son ni tóxicos ni nocivos, por
lo que no requieren particulares procesos de eliminación.
El almacenamiento, la eliminación y ocasionalmente el reciclaje corren a
cargo del usuario final en conformidad con las leyes vigentes en materia.
No almacenar el monobloque y los revestimientos sin sus embalajes
correspondientes.
Si se debe conectar la estufa a un tubo de descarga que atraviese la pared
posterior (para introducirse en el cañón de humos) prestar la máxima
atención para no forzar la entrada.
3.3. FIJACIÓN A LA BASE DEL MONOBLOQUE
Es obligatorio anclar el monobloque a una superficie porque, durante
las operaciones de mantenimiento anual efectuadas por el técnico
autorizado, la cámara de combustión puede extraerse de su
alojamiento con la ayuda de dos guías extensibles.
Para fijar el monobloque siga estos pasos:

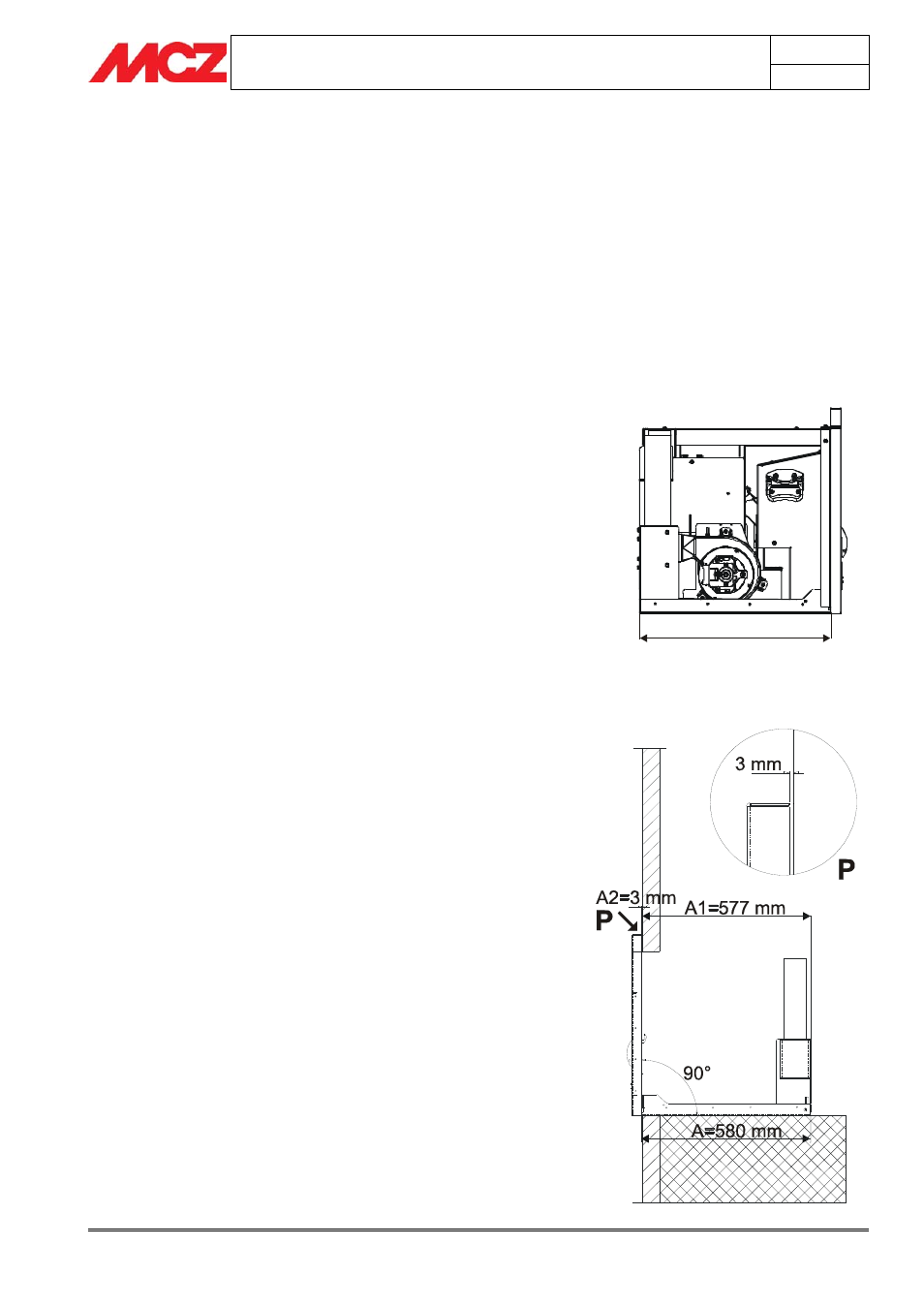

1. Mida la distancia (A) desde el batiente del marco hasta el
exterior del soporte para poder volverlo a colocar
adecuadamente.
A = 580 mm (medida desde el batiente del marco hasta el
exterior del soporte)
A1 = 577 mm (medida desde el exterior de la pared hasta el
exterior del soporte)
A2 = 3 mm (medida desde el exterior de la pared hasta el
batiente del marco)
2. retire el marco de compensación o el elemento derecho e
izquierdo (C) como se indica en el apartado 3.12
3. desenrosque los tornillos (B) de debajo de la puerta del
monobloque
4. a continuación extraiga la máquina y sepárela de su soporte
(D)
5. Coloque el soporte (D) a la distancia de la pared medida
previamente (A1) vea la figura al lado
6. mediante los tornillos suministrados, fije el soporte (D) a la
base (E) cuidando de que la superficie de anclaje del soporte
(D) y la pared queden perpendiculares entre sí
7. vuelva a colocar la máquina sobre el soporte (D) y vuelva a
introducir los tornillos (B) comprobando que la máquina y el
soporte estén bien fijados, para garantizar el funcionamiento
del producto.
A
