Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción
damos algunas configuraciones posibles de instalación con las boquillas
correspondientes.
1a) Rejilla para la salida del aire de convección
1b) Rejilla para la entrada del aire de convección
Las rejillas 1a y 1b son indispensables para la salida del aire que
se acumula dentro de la campana, así que es obligatorio
montarlas, independientemente del tipo de instalación o de
revestimiento que se deba realizar.
2) Puerta para la carga de pellets.

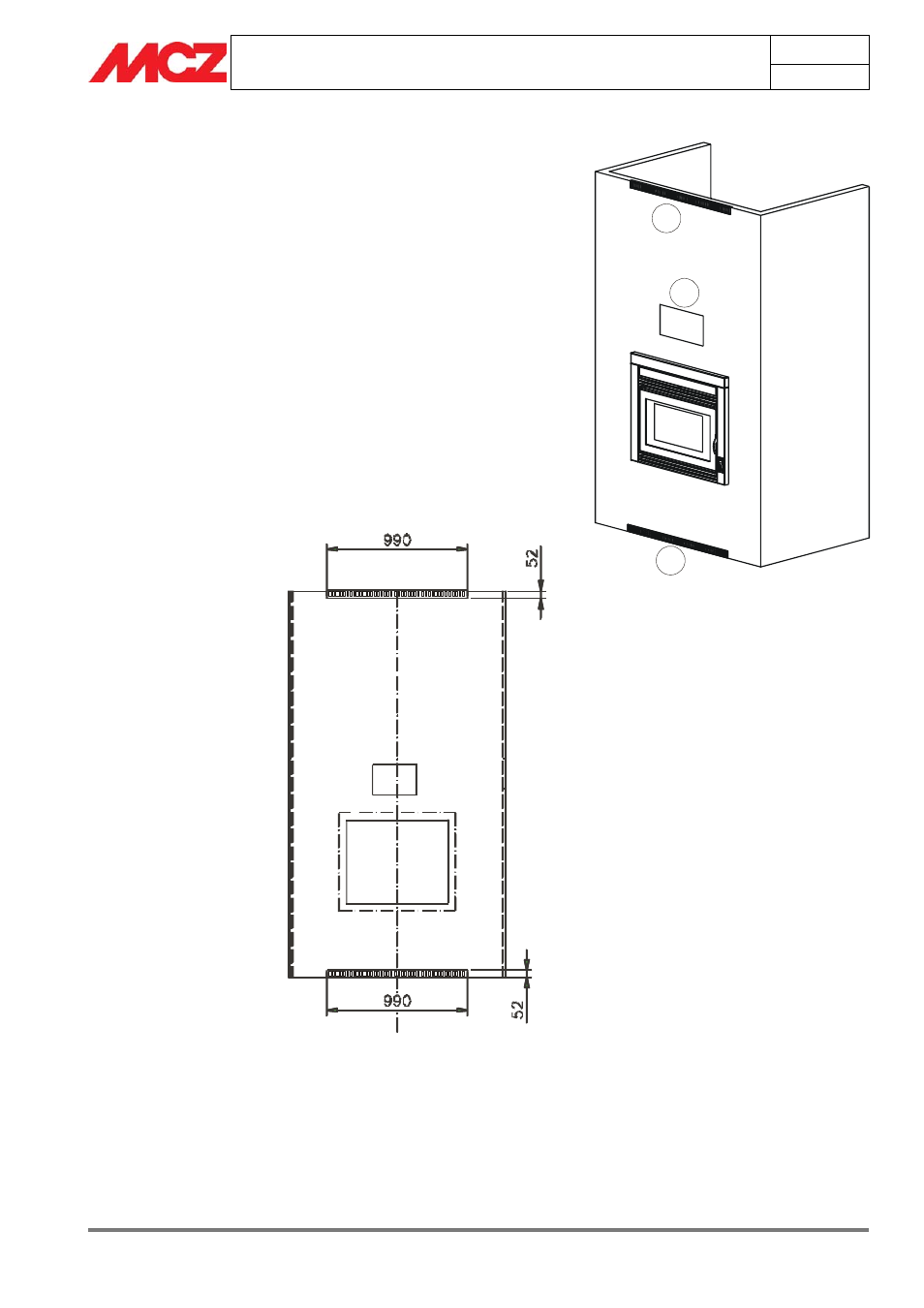

3.7.3. Ilustración para la realización de orificios para
las rejillas de ventilación de la campana
En la ilustración de abajo se muestran las posiciones y las dimensiones
para la colocación de las rejillas de ventilación de la campana. (1a y
1b).
1a
1b
2
