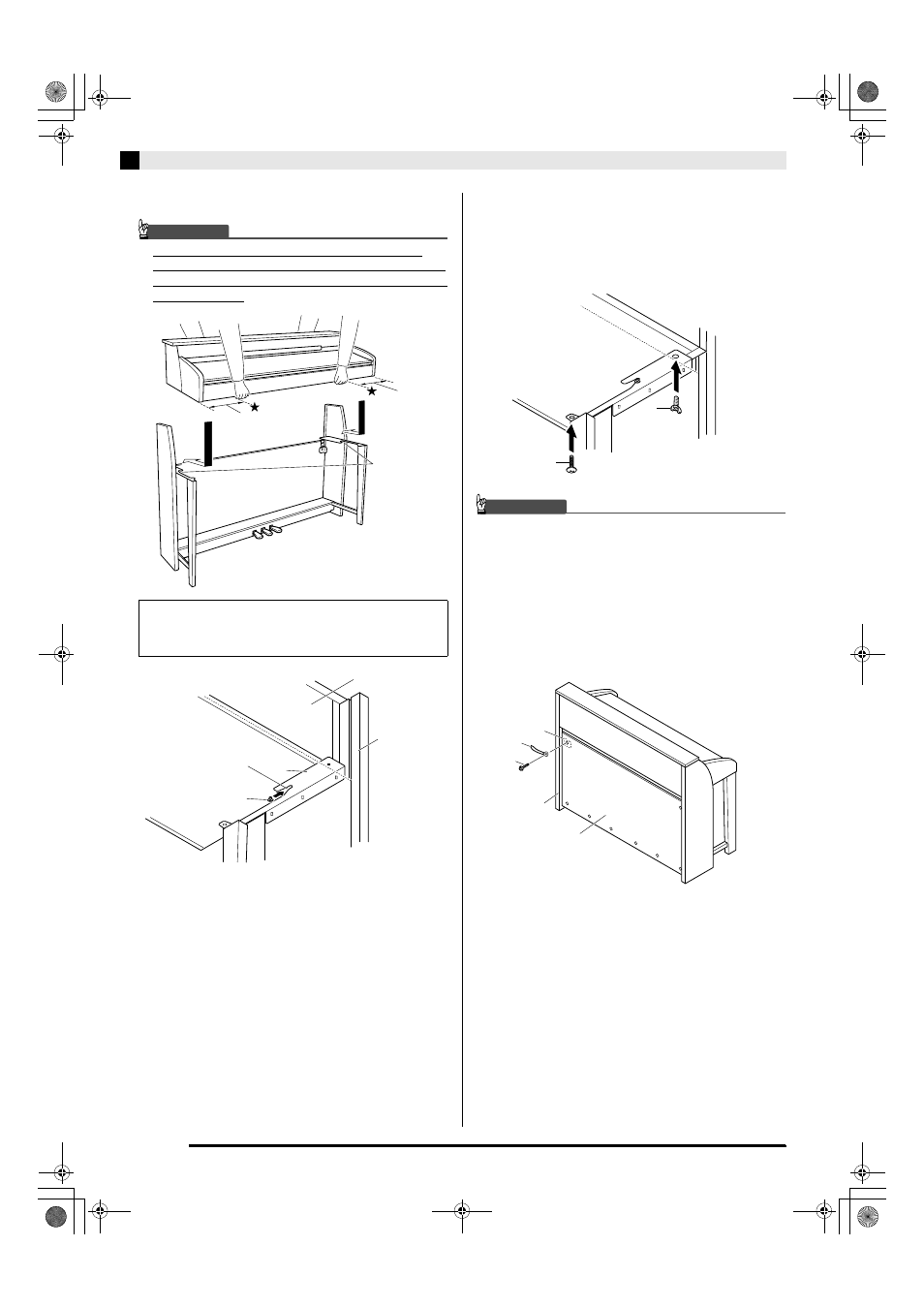

S-58
Armado del soporte
6.
Monte el piano sobre el soporte.
¡IMPORTANTE!
• A fin de no pillarse los dedos entre el piano y el
soporte, tome el piano por sus laterales (no por sus
extremos) en los lugares marcados con estrellas (
)
en la ilustración.
7.
En primer lugar, utilice los dos pernos
mariposa
H para asegurar la parte trasera
del piano al soporte. A continuación, utilice
dos tornillos
K para asegurar la parte
delantera del piano.
¡IMPORTANTE!
• Los pernos de mariposa H y los tornillos K evitan
que el piano se caiga del soporte. No utilice nunca el
piano sin haber instalado los pernos de mariposa
H
y tornillos K .
8.
Fije el lado izquierdo del panel trasero C a la
fijación 8 del panel lateral B .
• Cuando fije el panel trasero, coloque el clip G en el
tornillo I tal como se muestra en la siguiente
ilustración.
• En este punto, los tornillos de la parte inferior del
piano
6 deberían enganchar en las muescas de las
placas de sujeción del soporte 7 .
7
Por lo menos
10 cm
Por lo menos
10 cm
7
6
Muesca de la fijación
Parte trasera del piano
Panel lateral
del soporte
H
K
G
I
8
C
B
