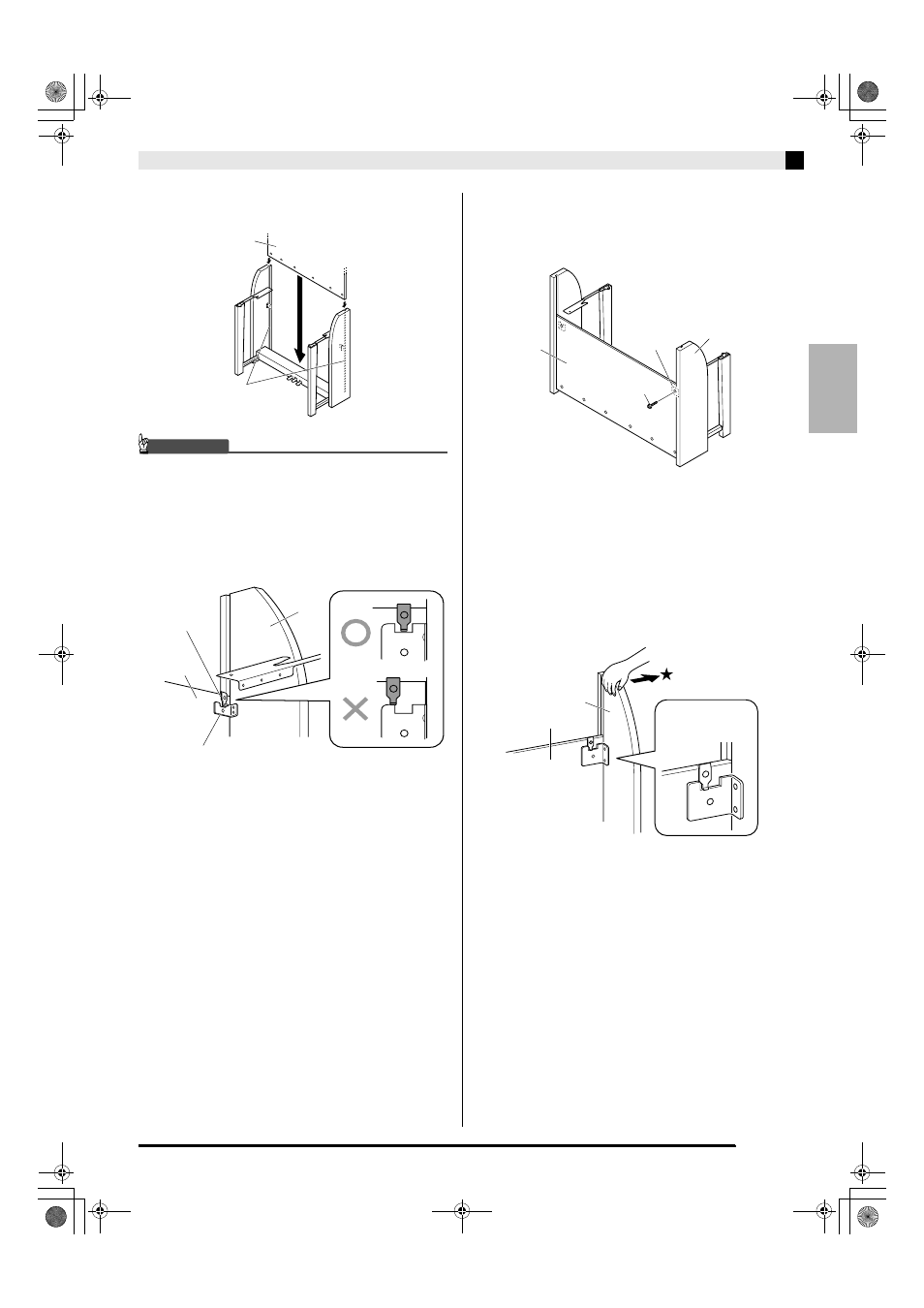

Armado del soporte
S-57
3.
Deslice el panel trasero
C
en las ranuras
4
de los paneles laterales.
¡IMPORTANTE!
• Asegúrese de comprobar que la fijación del panel
trasero
C
encaje correctamente en la fijación del
panel lateral
B
, tal como se muestra en la
ilustración adyacente con la marca “O”. Si arma el
soporte sin acoplar correctamente las fijaciones
(como se muestra en la ilustración con la marca
“X”), se podrían dañar los componentes del
soporte.
4.
Fije el lado derecho del panel trasero
C
a la
fijación
5
del panel lateral
A
.
•
Asegure el panel trasero en su lugar mediante el
tornillo
I
.
5.
Tire ligeramente del panel lateral
B
hacia
afuera, en la dirección marcada
en la
siguiente ilustración.
•
Compruebe que las posiciones relativas de la fijación
del panel trasero
C
y de la fijación del panel
lateral
B
se encuentren tal como se muestra en la
ilustración A. Este paso permitirá crear un ligero
huelgo entre los paneles laterales
A
y
B
que
facilitará el montaje del piano digital en el paso 6 de
abajo.
C
4
B
C
Fijación del
panel trasero
C
Fijación del panel lateral
B
5
A
I
C
B
C
A
