Las entradas AIN-1 y AIN-2 pueden ser configuradas para la medición de corriente
sin necesidad de abrir el equipo. Esto se puede hacer uniendo la señal AIN-1B y
AIN-2B con AGND. Si se quiere usar más entradas (AIN-3 hasta AIN-6) para la me-

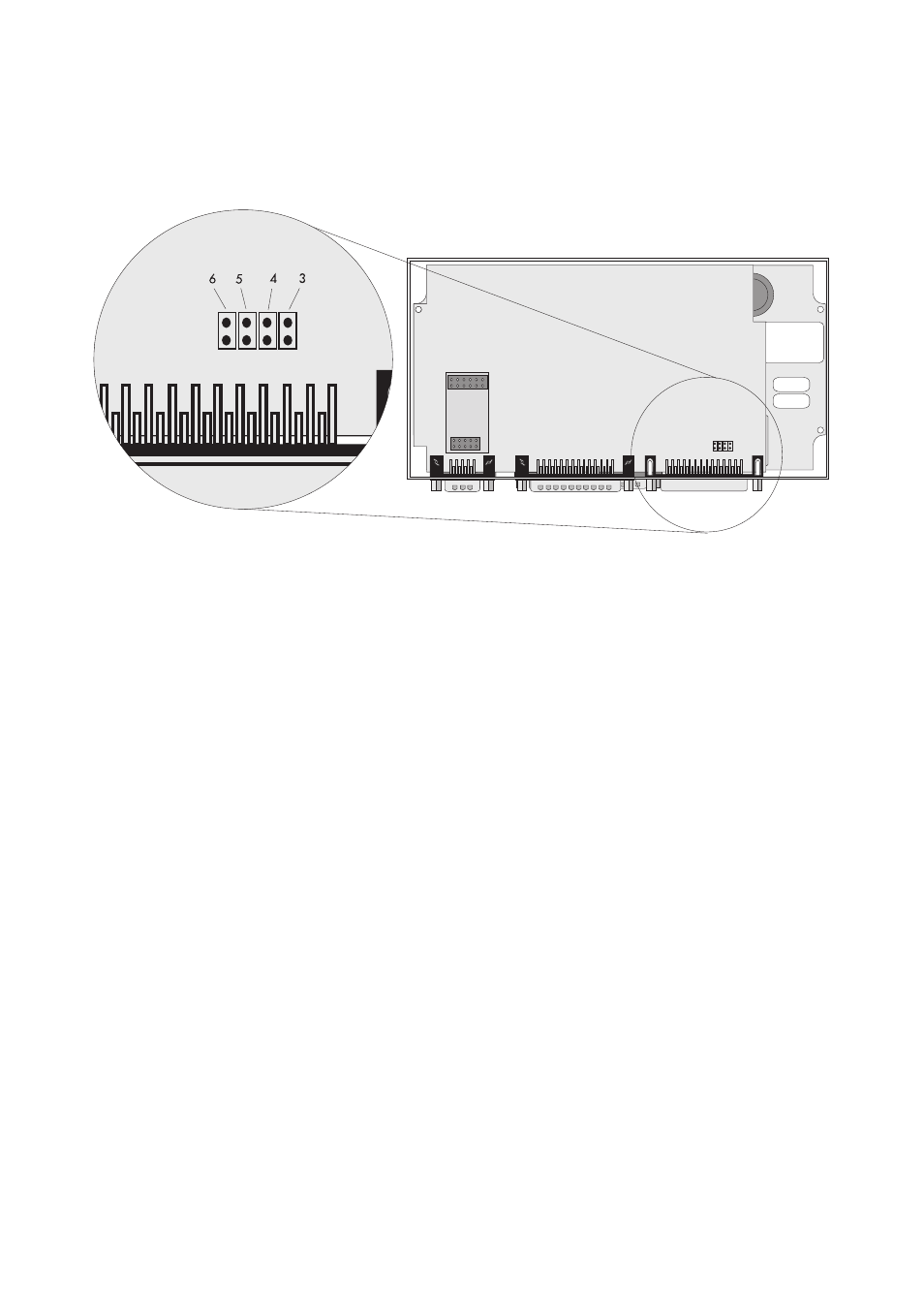

dición de corriente, se tiene que abrir el equipo e insertar el puente correspondiente.
Configuración en el equipo
Las entradas analógicas son activadas seleccionando un rango de medición en el
menú 'Configuracion…PlusI/O…Analog In…Analog IN 1'. El nombre y la uni-
dad del canal a mostrar pueden ser cambiados de acuerdo con el sensor. De la señal
medida por el sensor se calcula el valor a mostrar tomando como base la ganancia
y el offset.
El factor de ganancia se obtiene de la división del rango de valores a mostrar por
el rango de medición. El offset es la diferencia entre el límite inferior del rango de
valores y el producto del factor de ganancia por el límite inferior del rango de me-
dición.
Expresado en fórmulas:
M es el valor medido en un rango de Mu hasta Mo en la unidad V, mV o mA, según
la función seleccionada.
W es el valor a visualizar en el rango de valores de Wu hasta Wo.
Ganancia: V= (Wo - Wu) / (Mo - Mu)
Offset: O= Wu-( V * Mu)
Valor visualizado en
el equipo: W = ( V * M ) + O
