Sunny Boy Control Plus SMA Solar Technology AG
Página 104 SunBC-15:NS3706 Manual de instrucciones
Canales de diagnóstico
Para cada canal de monitorización activado se genera automáticamente un canal
de diagnóstico. El menú 'Menu princ…Val. actuales' muestra el estado de los
canales de diagnóstico. Si el canal de monitorización no está bien configurado (p.ej.
el canal a monitorizar no existe) el estatus muestra un error 'Error configur.'.
7.6 Ejemplo 'Perfil 2'
En el menú 'Configuracion Plus… I/O…Funcion Plus' se pueden cargar dos
perfiles predeterminados ('Perfil 1' y 'Perfil 2'). El 'Perfil 1' desactiva las funciones
'Plus' y resetea todas los ajustes 'Plus' al estado de entrega de fábrica. La configura-
ción 'Perfil 2' necesita sólo un sensor externo (piranómetro o célula de referencia)
para determinar la irradiación incidente sobre el módulo. El 'Perfil 2' y sus aplicaci-
ones serán descritos a continuación.
El rendimiento actual de la instalación fotovoltaica (+etaPV) y el rendimiento diario
(+PR) pueden ser calculados comparando la irradiación incidente sobre el módulo
con la potencia producida por los inversores Sunny Boy y otros cálculos. Para los
cálculos se usan como parámetros fijos la superficie del módulo 'A' y el rendimiento
del módulo '+etaM'.
• Diagnóstico de la condición de inicio de la monitori-
zación MON-Start, OK, Error configur., demasiado
bajo, demasiado alto, Error Min, Error Max
• Diagnóstico del canal de monitorización MON-1,
OK, Error configur., Alerta Min, Alerta Max, Error
Min, Error Max
• Diagnóstico del canal de monitorización MON-2,
OK, Error configur., Alerta Min, Alerta Max, Error
Min, Error Max
[SC:VAL. ACT. ]
‡+Diag MONStart…
…OK Š
+Diag MON-1…
…Alerta Min
+Diag MON-2…
…OK
:::
:::

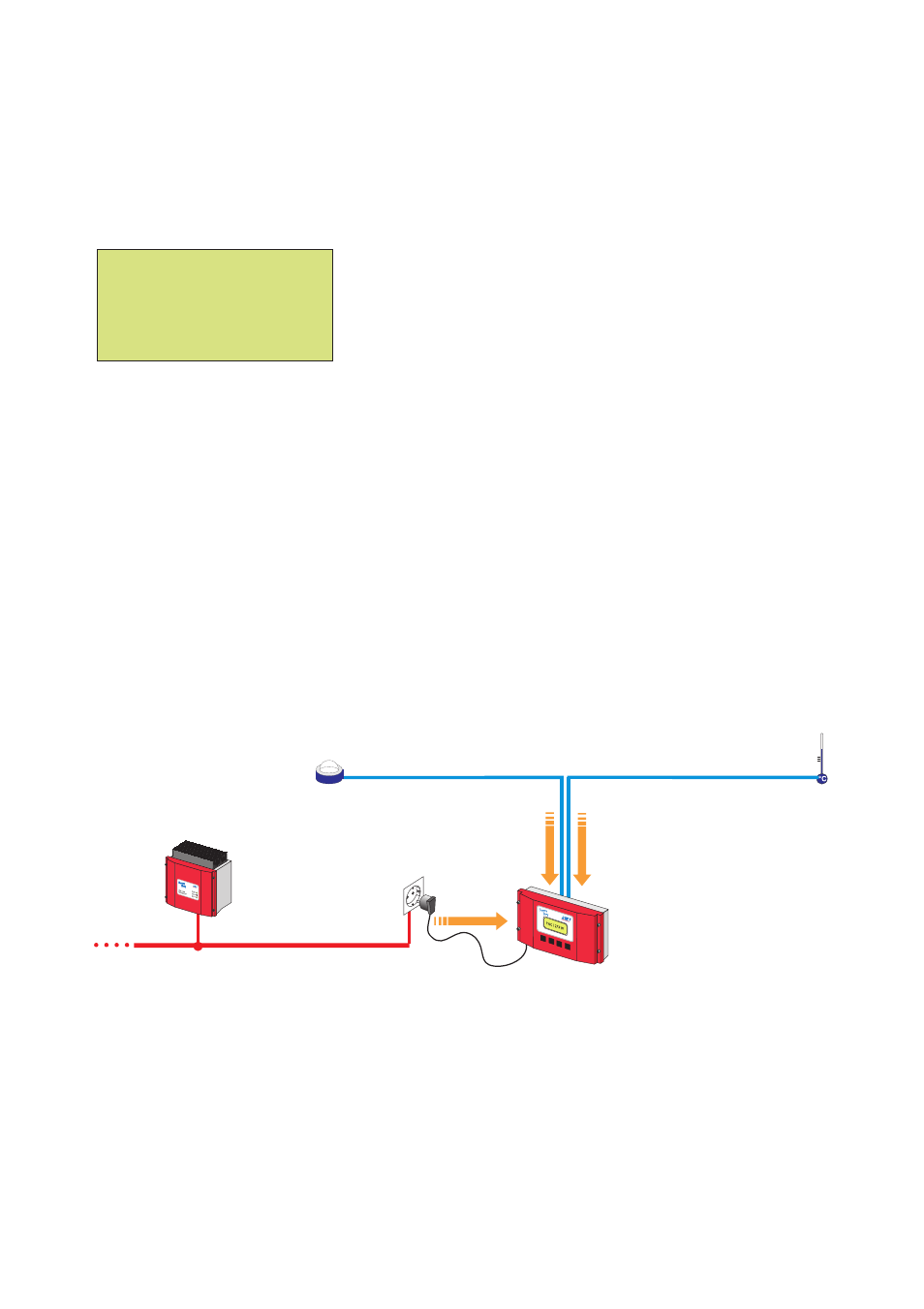

Irradiación incidente sobre el módulo Temperatura ambiente
+Tam +Gi
+Pac
Sunny Boy
Control Plus
