SMA Solar Technology AG Instalación de las conexiones
Manual de instrucciones SunBC-15:NS3706 Página 25

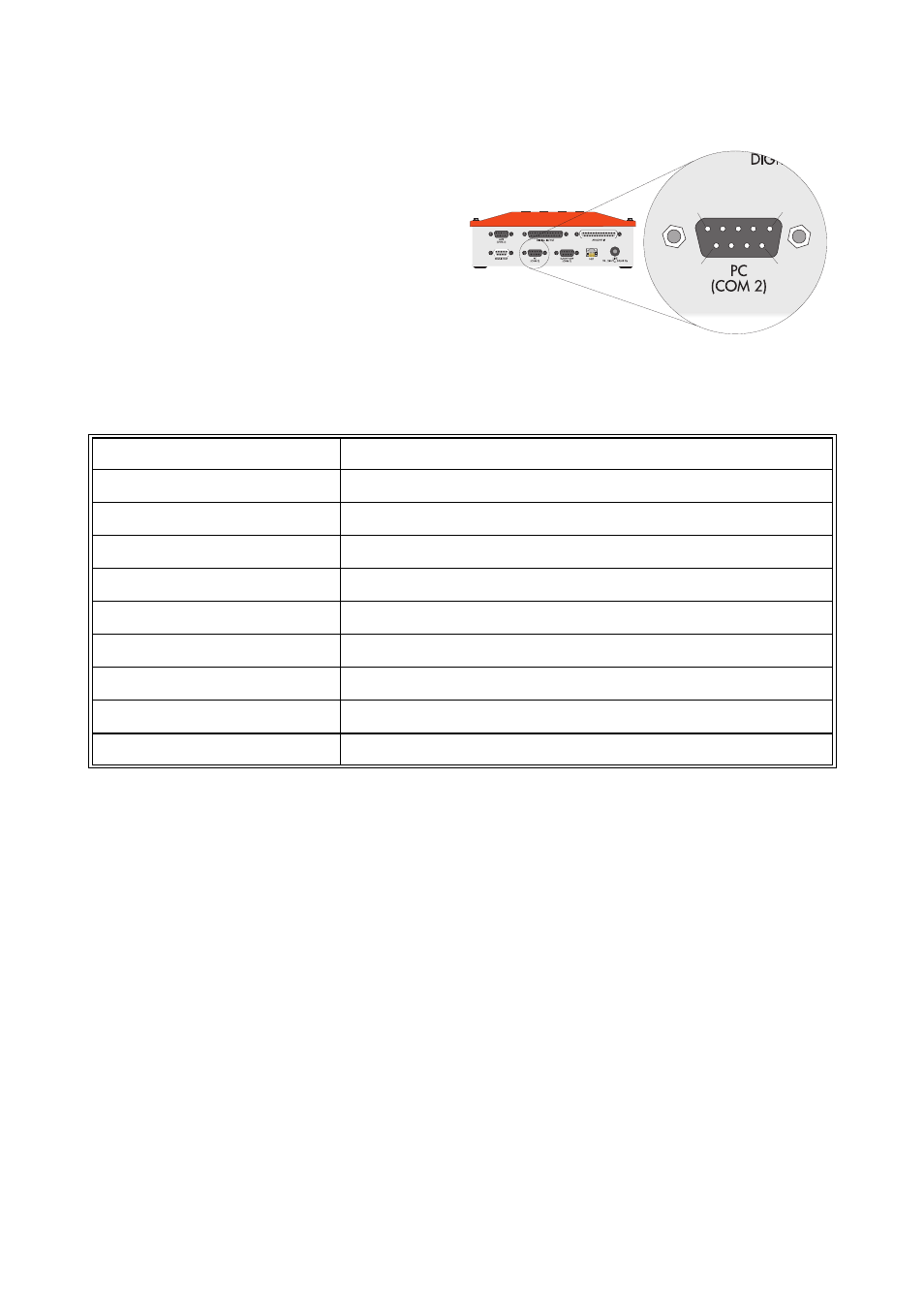

3.2 Conexión con el PC
En el lado inferior del Sunny Boy Control
se encuentra la conexión PC (COM2)
(clavija D-sub de 9 pines). El Sunny Boy
puede ser equipado en esta clavija con
una interfaz RS232 o RS485. La interfaz
PC (COM2) puede ser usada para la co-
nexión de un PC o un gran display.
Asignación de la conexión PC (COM2)
Pin Señal R485
1 PE
2 Data +
3 Data +
4 -
5 GND (tierra)
6 +5 V
7 terminación → Data +
8 Data -
9 Data -
1 5
9 6
