Instalación de las conexiones SMA Solar Technology AG
Página 20 SunBC-15:NS3706 Manual de instrucciones

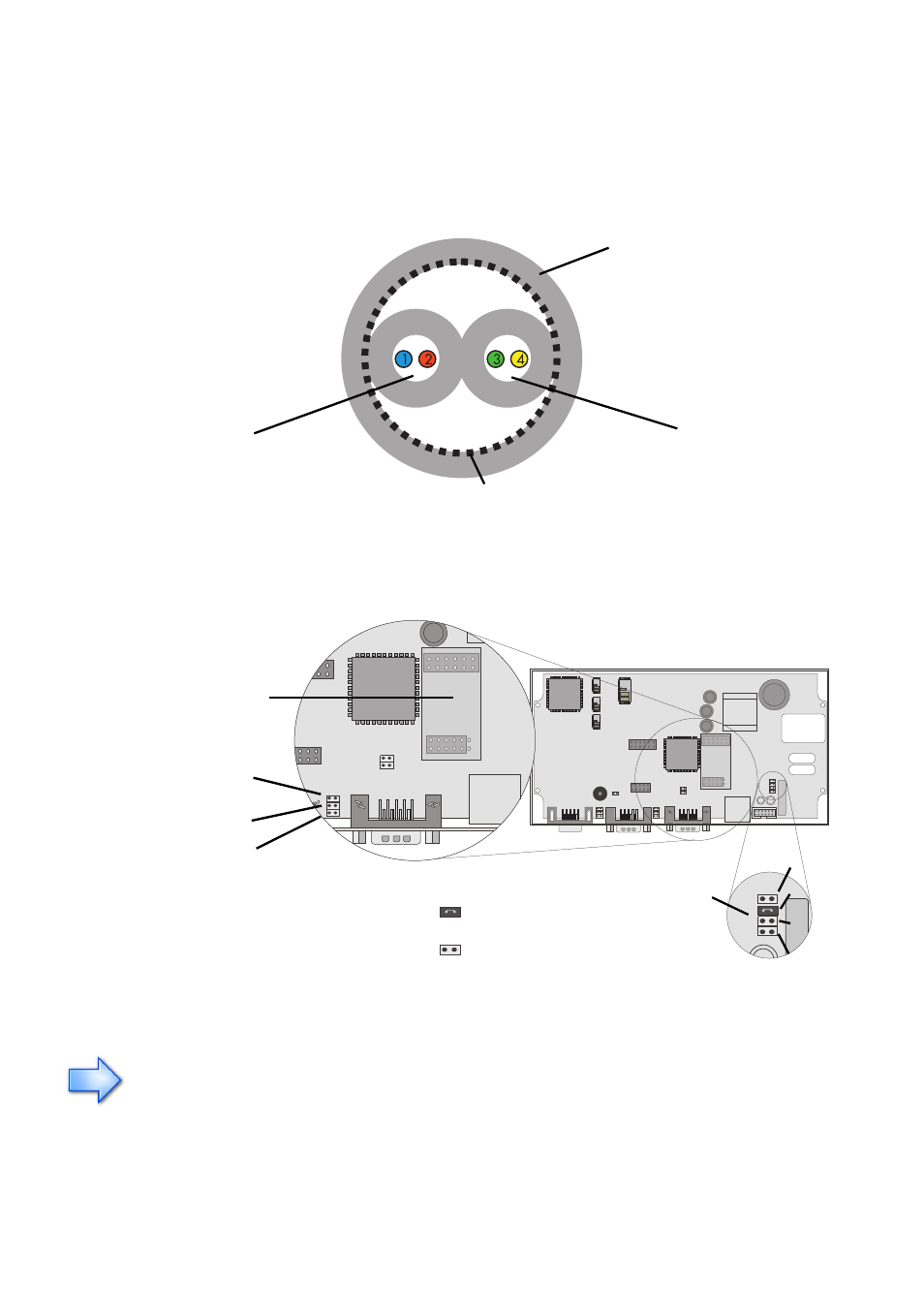

Cable recomendado para RS485
Para el cableado de un bus RS485 nosotros recomendamos usar un llamado cable
LiYCY como el mostrado abajo.
Puentes del Sunny Boy Control para la comunicación con el SUNNY BOY (COM1)
vía RS485
¡En modelos más viejos de Sunny Boy Control Plus no se puede cambiar los
puentes ya que la placa de circuitos impresos no permite el acceso a ellos y
ésta no se puede quitar!
Par trenzado 2 (2 x 0,25 mm) Par trenzado 1 (2 x 0,25 mm)
Apantallamiento
Aislamiento flexible de PVC
RS485 Piggy-Back
Puente A
Puente B
Puente insertado
Sin puente
Posición de los puentes
para desactivar la comu-
nicación vía la línea de ali-
mentación (Powerline)
preinstalada
D
E
F
G
