SMA Solar Technology AG
Instalación de las conexiones
Manual de instrucciones
SunBC-15:NS3706
Página 27

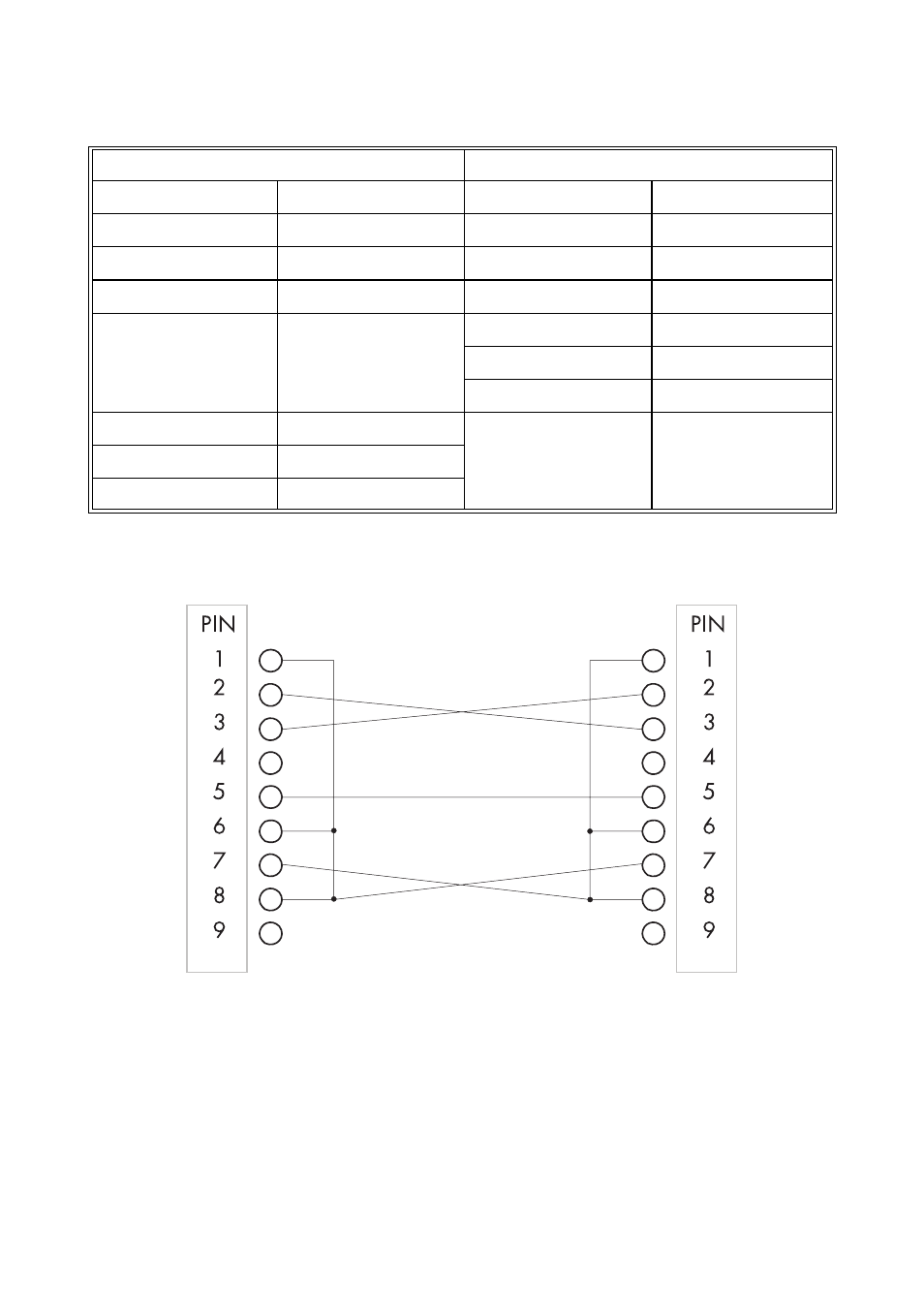

Asignación de un cable de conexión de PC D-sub 9<>D-sub 9
para el Sunny Boy Control
Adicionalmente, los pines 1, 6 y 8 tienen que ser puenteados a cada lado.
Conector hembra D-sub 9
Conector hembra D-sub 9
Señal
Pin
Pin
Señal
/RXD
2
3
/TXD
/TXD
3
2
/RXD
GND (tierra)
5
5
GND (tierra)
RTS
7
1
DCD
6
DSR
8
CTS
DCD
1
7
RTS
DSR
6
CTS
8
Conector hembra D-sub 9
Conector hembra D-sub 9
