Instalación de las conexiones
SMA Solar Technology AG
Página 22
SunBC-15:NS3706
Manual de instrucciones
Cableado de un Sunny Boy vía RS485
Use exclusivamente un cable LiYCY de 2 x 2 x 0,25 mm² para la conexión vía
RS485.
Para establecer una comunicación vía RS485 entre el Sunny Boy Control y el Sunny
Boy, ambos equipos tienen que estar equipados con una tarjeta enchufable RS485.
Los Sunny Boy Control pueden ser pedidos con esta opción instalada de fábrica. Los
equipos instalados previamente sin esta opción pueden ser reequipados para la co-
municación vía RS485. Para esto se necesita un kit especial de reequipamiento.
La longitud máxima de la línea de conexión vía RS485 es de 1200 metros.

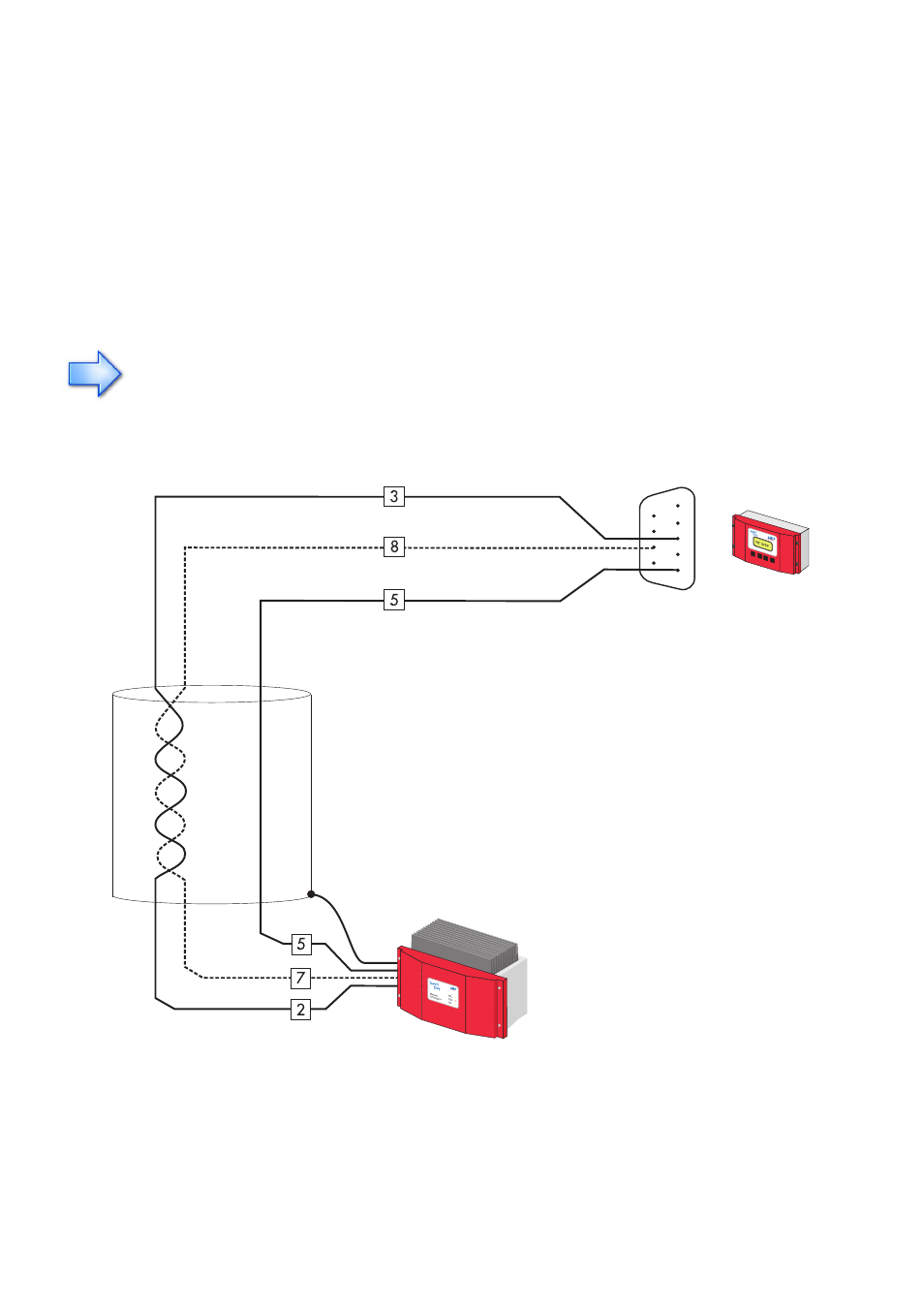

Sunny Boy Control
con Piggy-Back
RS485 en COM1
Data +
Data -
GND (tierra)
Conectar el apantallamiento a la carcasa
Cable trenza
do
LiYCY
