Puentes del Sunny Boy Control para PC (COM2) vía RS485
¡En modelos más viejos de Sunny Boy Control Plus no se puede cambiar los
puentes ya que la placa de circuitos impresos no permite el acceso a ellos y
ésta no se puede quitar!
Puente A:
Terminación del cable RS485. El cable de datos RS485
tiene que estar terminado en ambos extremos. La termi-
nación puede efectuarse poniendo el puente A o pu-
enteando los pines 7 y 9 dentro del conector hembra. La
resistencia es de 120 ohmios. El ajuste previo es: "sin ter-
minar".
Puentes B y C:
Resistencias de pull-up / pull-down para la señal RS485.
Las resistencias de pull-up / pull-down integradas en el
Sunny Boy Control son activadas cuando los puentes B
y C dentro del Sunny Boy Control están insertados o
cuando el enchufe del cable de conexión tiene estas re-
sistencias integradas. Las resistencias trabajan con 680
ohmios. El ajuste previo es: "pull-up / pull-down activa-
do". Sólo un equipo en el bus RS485 necesita estas re-
sistencias.

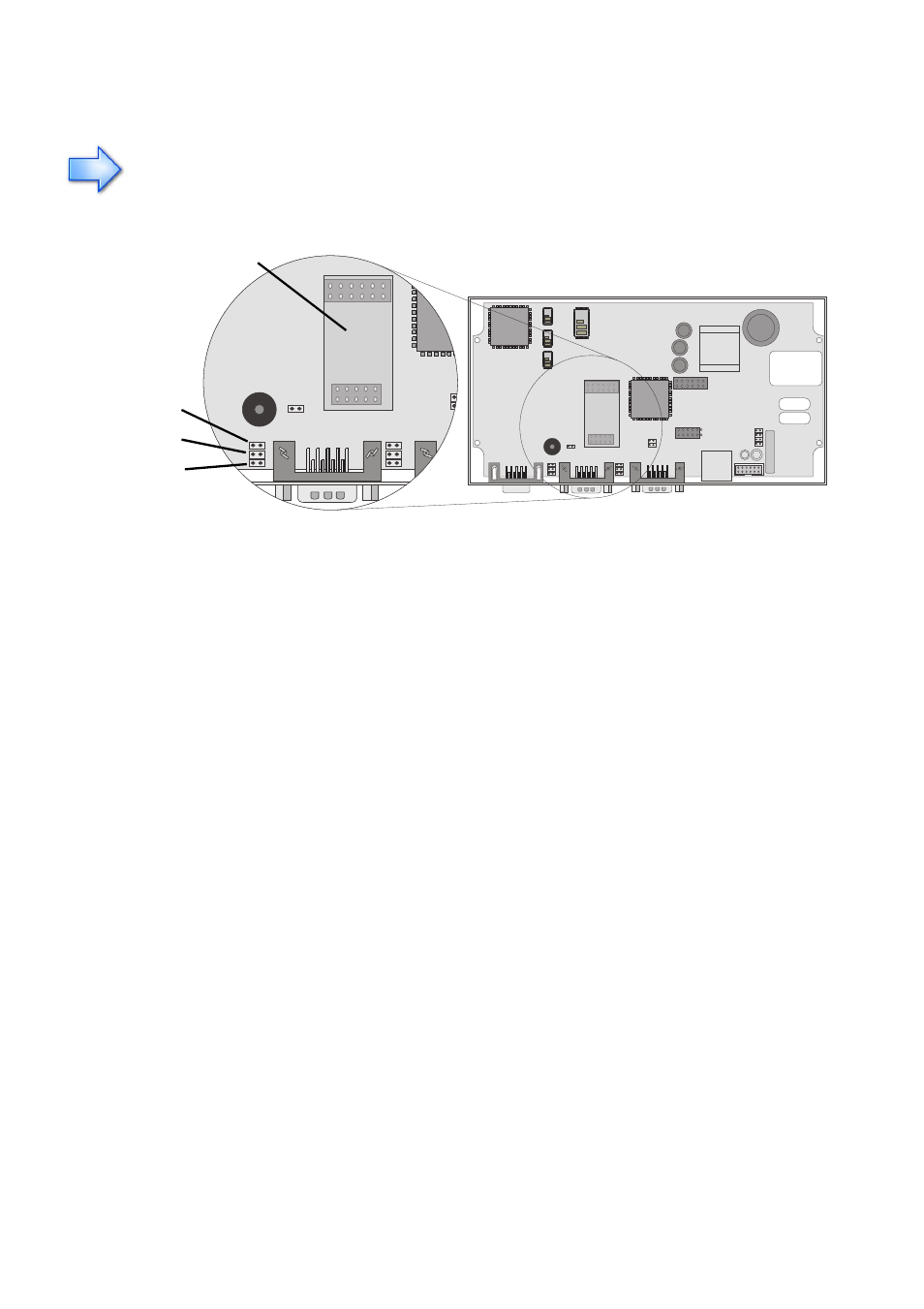

RS485 Piggy-Back
Puente A
Puente B
