SMA Solar Technology AG 7 Conexión
Instrucciones de instalación HoMan-IA-es-17 45

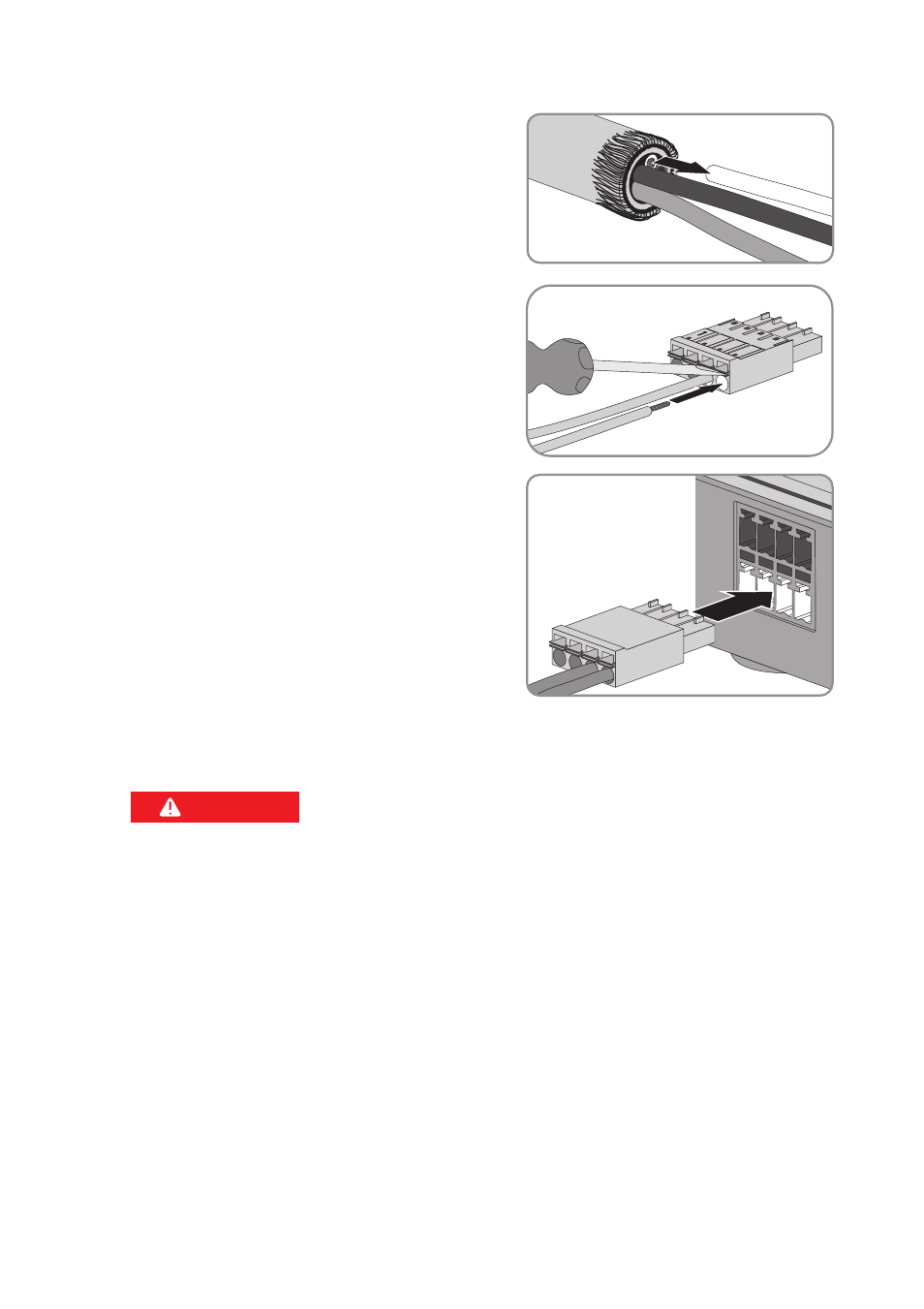

6. Recorte los conductores que no sean necesarios
hasta el revestimiento del cable.
7. Pele aproximadamente 6 mm de los conductores.
8. Desbloquee las hembrillas del conector de cuatro
polos con un destornillador. Coloque el conductor
de CC − dentro de la patilla 3 y el conductor de
CC + dentro de la patilla 4 del conector de cuatro
polos.
9. Si no hay ningún contador de energía conectado al
conector de cuatro polos, inserte el conector de
cuatro polos en la fila inferior de patillas de uno de
los conectores hembra del Sunny Home Manager.
10. Si está conectado al conector de cuatro polos un
contador de energía, inserte el conector de cuatro
polos en la fila inferior de patillas del conector
hembra que esté asignado al respectivo contador
de energía (consulte el capítulo 7.1 “Área de
conexión”, página 36).
11. Conecte el cable de conexión CA a la fuente de alimentación para carril DIN
(consulte las instrucciones de la fuente de alimentación para carril DIN).
13. Conecte el otro extremo del cable de conexión CA al suministro de corriente.
14. Conecte el punto de conexión a la red pública.
☑ El led de estado se ilumina primero en rojo y, a continuación, parpadea en rojo.
Después de pasados unos 2 minutos, el led de estado parpadea alternativamente en verde
y naranja.
✖ ¿El led de estado no parpadea alternativamente en verde y naranja?
Probablemente el Sunny Home Manager no esté conectado al rúter correctamente.
• Compruebe que el Sunny Home Manager esté correctamente conectado al rúter
(consulte el capítulo 7.4).
12.
1&-*(30
Peligro de muerte por descarga eléctrica
En el punto de conexión de la red pública hay tensiones eléctricas que pueden causar la
muerte.
• Desconecte el punto de conexión de la red pública mediante un dispositivo de
desconexión (p. ej. un cuadro de distribución).
