7 Conexión
SMA Solar Technology AG
38
HoMan-IA-es-17
Instrucciones de instalación
Asignación de patillas de los conectores hembra

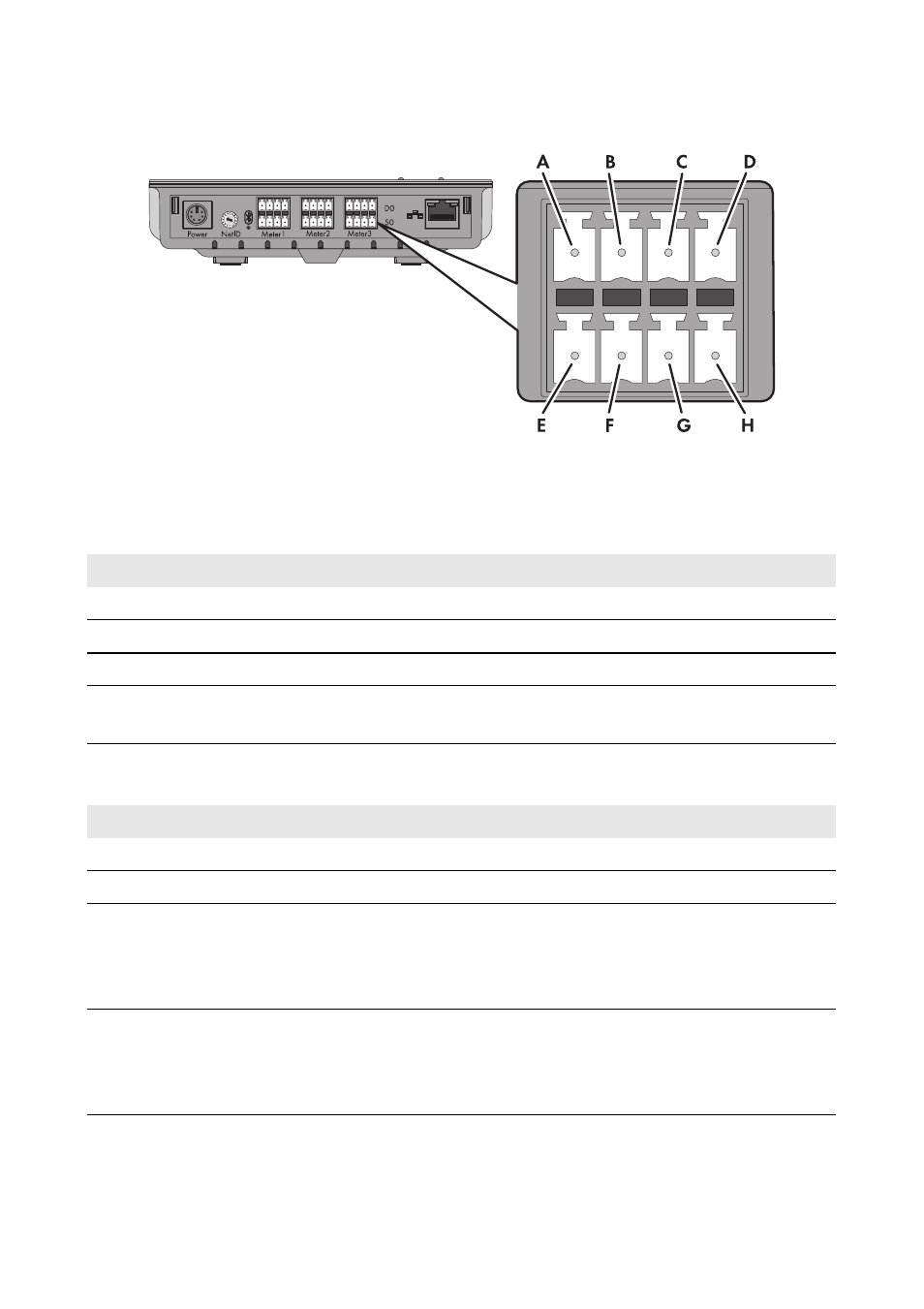

Imagen 15: Asignación de patillas de los conectores hembra ubicados en el lado inferior de la carcasa del
Sunny Home Manager
Fila superior de patillas para D0:
Fila inferior de patillas para S0:
Patilla
Señal
Especificación
Descripción
A
GND
Suministro de tensión
Masa
B
TX
Salida del emisor
Transmit D0
C
RX
Entrada del receptor
Receive D0
D
VCC_D0,
+8 voltios
Salida del suministro de
tensión
Suministro de tensión para el
cabezal de lectura óptico
Patilla
Señal
Especificación
Descripción
E
S0-
Entrada y salida
Señal S0
F
S0+
Entrada y salida
Señal S0
G
GND
Suministro de tensión
Masa del suministro de tensión
externo con suministro de tensión
mediante fuente de alimentación
para carril DIN
H
+12 voltios, CC
Entrada del suministro de
tensión
Suministro de tensión externo con
suministro de tensión mediante
fuente de alimentación para carril
DIN
