7 Conexión
7.1 Área de conexión
Lado inferior de la carcasa

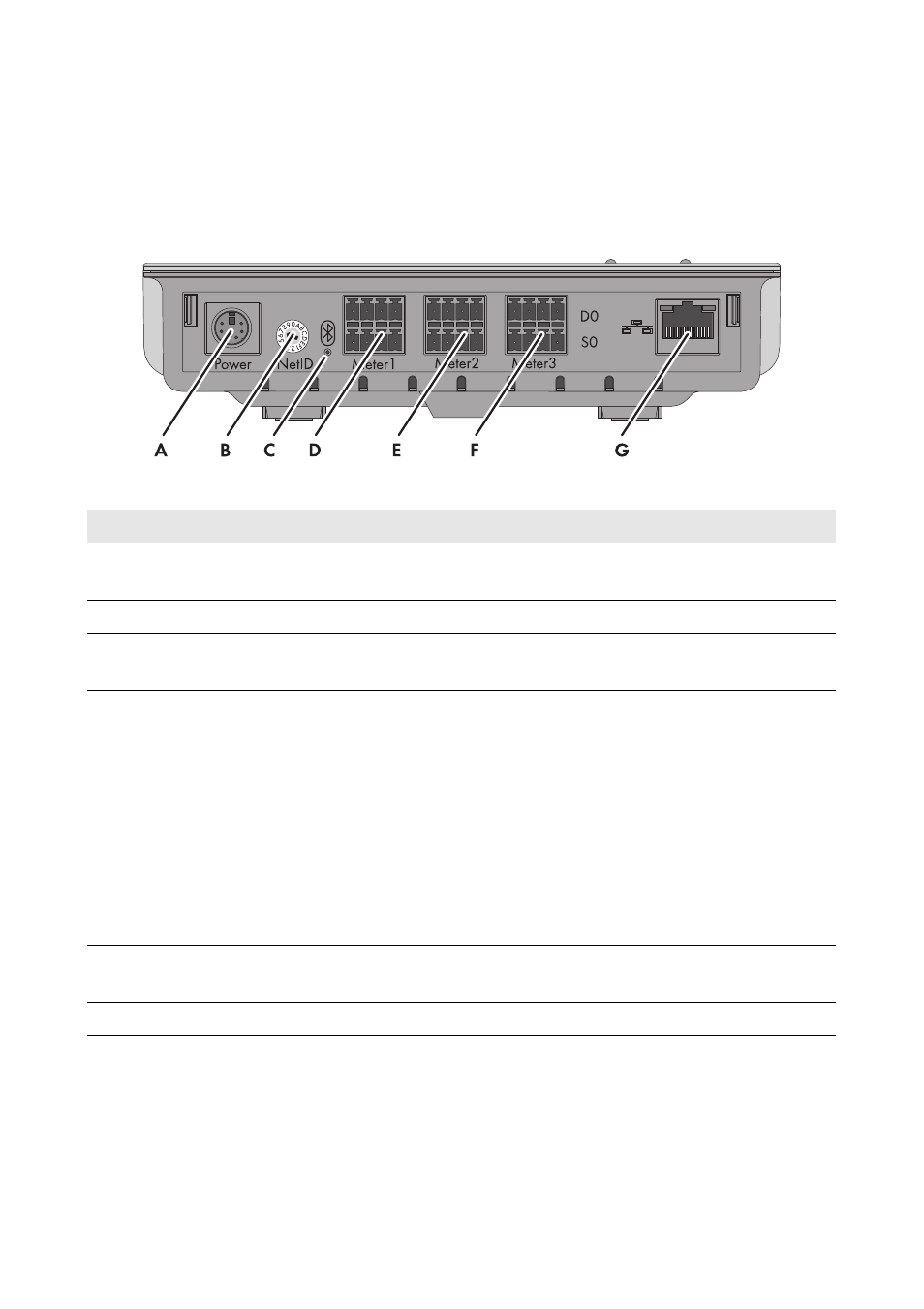

Imagen 12: Conexiones en el lado inferior de la carcasa
Posición Denominación Explicación
A Power Conector hembra para la fuente de alimentación
enchufable
B NetID Interruptor giratorio para ajustar la NetID
C Led BLUETOOTH Indicador de estado de la conexión
BLUETOOTH
D Meter 1 Conector hembra para:
• 1 medidor de consumo de corriente de la
red con interfaz D0 o S0
O
• 1 contador bidireccional con interfaz D0
para medir la inyección a red y el consumo
de la red
E Meter 2 Conector hembra para un contador de
inyección fotovoltaica con interfaz D0 o S0*
* Al conectar un contador bidireccional al conector hembra Meter 1, el conector hembra Meter 2 queda sin función.
F Meter 3 Conector hembra para un contador de
generación fotovoltaica con interfaz D0 o S0
G Conexión de red Conector hembra RJ45 para el cable de red
