7 Conexión
SMA Solar Technology AG
42
HoMan-IA-es-17
Instrucciones de instalación
• En los contadores de energía fotovoltaica, inserte el conector de cuatro polos en el
conector hembra Meter 3.
• En los contadores bidireccionales para medir la inyección a red y el consumo de la red,
inserte el enchufe de conexión del cable para el consumo de la red en el conector hembra
Meter 1. Inserte el enchufe de conexión del cable de inyección a red en el conector
hembra Meter 2.
8. Conecte el extremo del cable al contador de energía. Tenga en cuenta la polaridad de los
conductores.
9. Marque los cables con ayuda de los adhesivos suministrados para identificar a qué cable ha
asignado los conectores hembra y los contadores de energía.
10. Anote los impulsos S0 por kWh de cada contador de energía. De esta forma facilita la
configuración del contador en el Sunny Portal.
7.3 Sustitución del contador de energía
1. Ponga fuera de funcionamiento el contador de energía que quiera cambiar (consulte las
instrucciones del contador).
2. Si cambia un SMA Energy Meter, anote el número de serie del nuevo. El número de serie está
escrito en la placa de características del SMA Energy Meter.
3. Configure el nuevo contador en Sunny Portal (consulte las instrucciones de uso del
Sunny Home Manager) cuando cambie el SMA Energy Meter o si el nuevo contador con
interfaz S0 tiene una cadencia de impulsos diferente a la del contador que ha cambiado.
7.4 Conexión del Sunny Home Manager al rúter

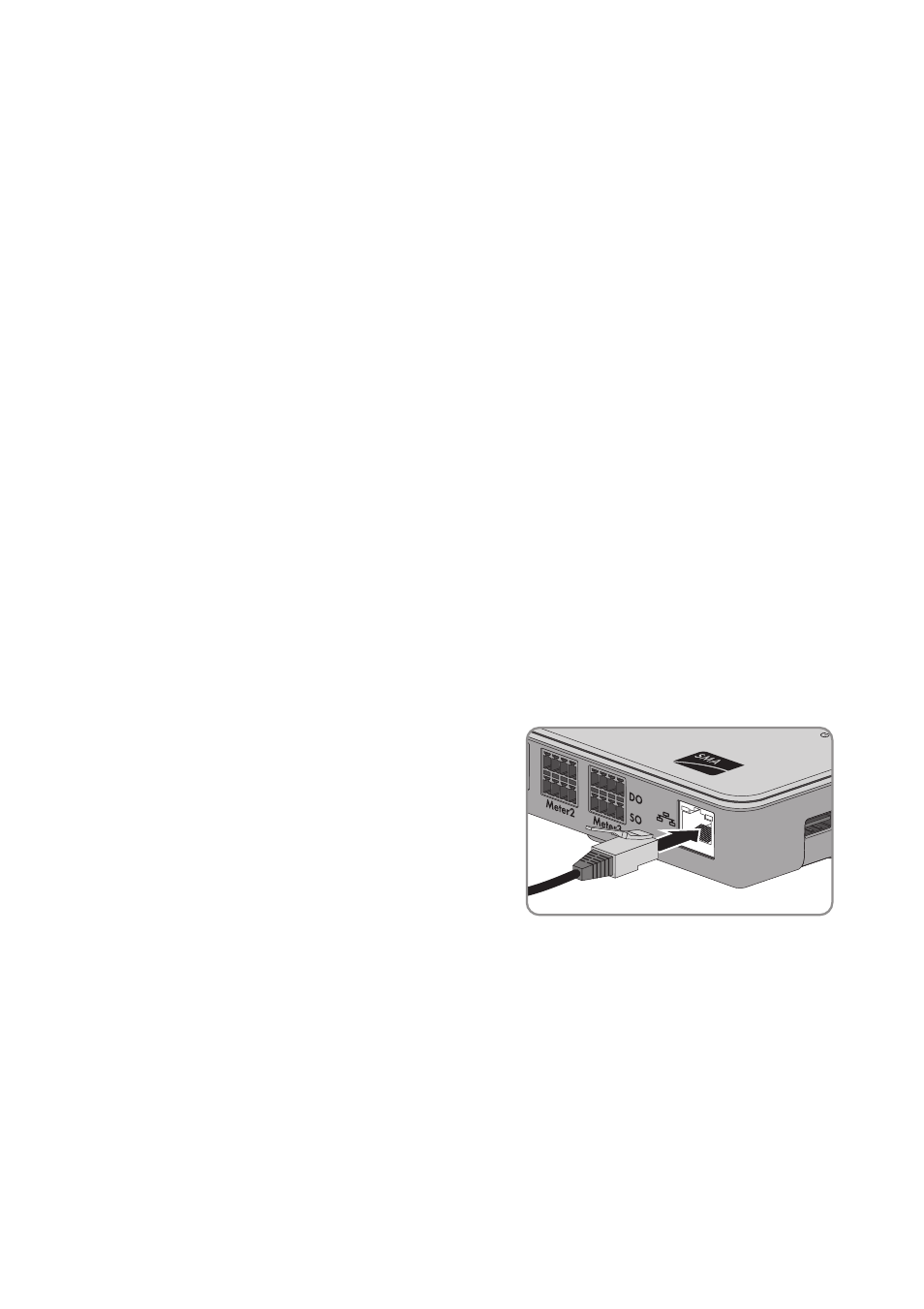

1. Conecte el cable de red a la conexión de red del
Sunny Home Manager. Si quiere usar un cable de
red diferente al incluido en la entrega, este tiene
que ser apropiado para su conexión al Sunny
Home Manager (consulte los requisitos para los
cables en el capítulo 4.1.4).
2. Conecte el otro extremo del cable de red al rúter.
