6 Conexión eléctrica SMA Solar Technology AG
34 MC-BOX-6_12-BE-es-20 Instrucciones de funcionamiento

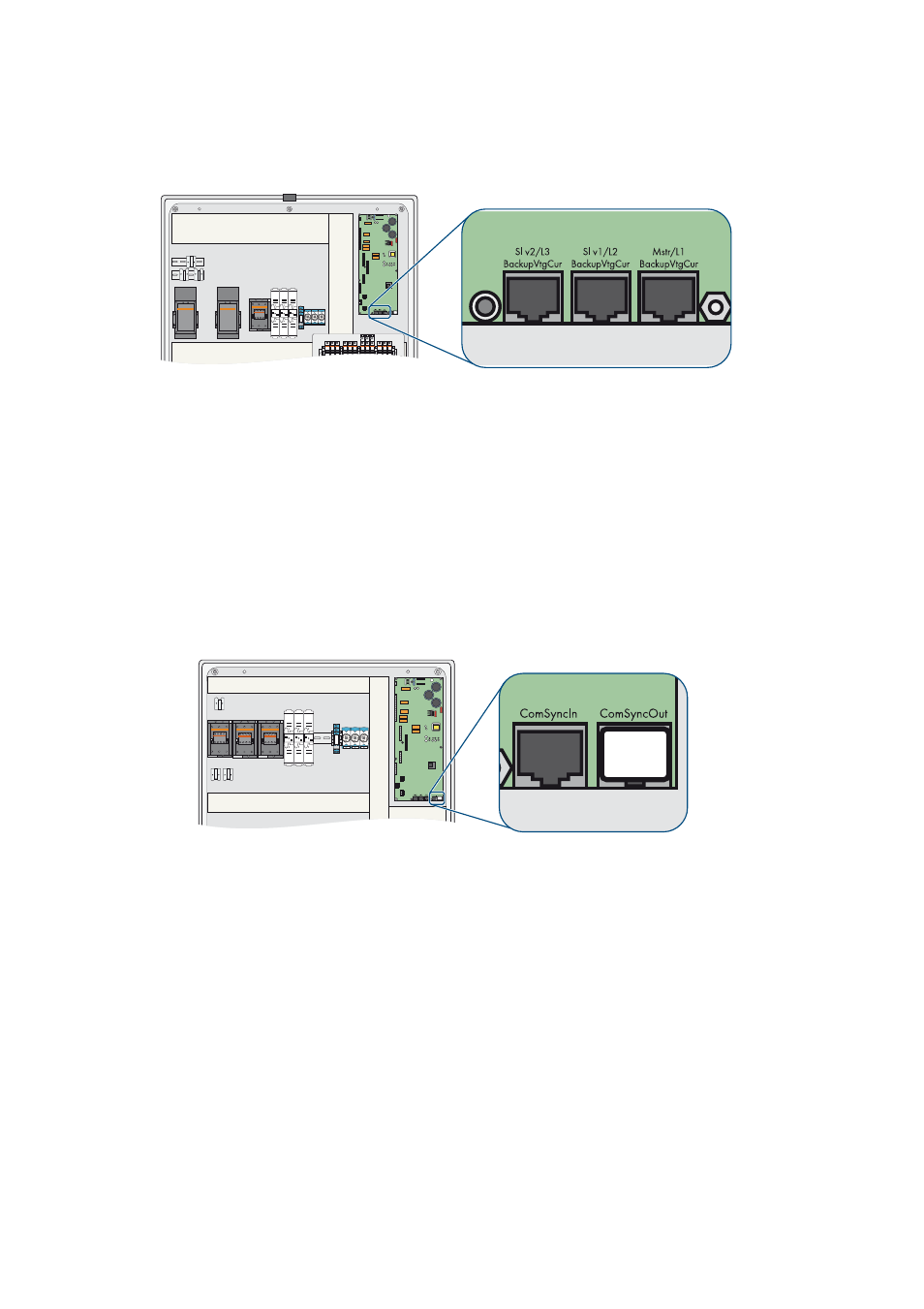

6.4.2 Conexión de los cables de datos para las señales de control
y medición
Procedimiento:
1. Inserte el cable de datos para las señales de control y medición (rojo) para el maestro del
clúster principal en la hembrilla Mstr/L1.
2. Inserte el cable de datos para las señales de control y medición para el esclavo 1 del clúster
principal en la hembrilla Slv1/L2.
3. Inserte el cable de datos para las señales de control y medición para el esclavo 2 del clúster
principal en la hembrilla Slv2/L3.
6.4.3 Conecte el cable de datos para la comunicación
Procedimiento:
1. Inserte el cable de datos negros para la comunicación entre el Sunny Island y la Multicluster
Box en el conector hembra ComSyncIn. Inserte el terminador en la hembrilla ComSyncOut.
2. Conecte el extremo del cable de datos en la hembrilla ComSyncIn en el clúster principal de
un Sunny Island. Puesto que todos los Sunny Island (maestro y esclavos) del clúster principal
están conectados entre sí mediante un bus de comunicación, la Multicluster Box puede
conectarse a un esclavo o a un maestro del clúster principal.
