SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento MC-BOX-6_12-BE-es-20 33

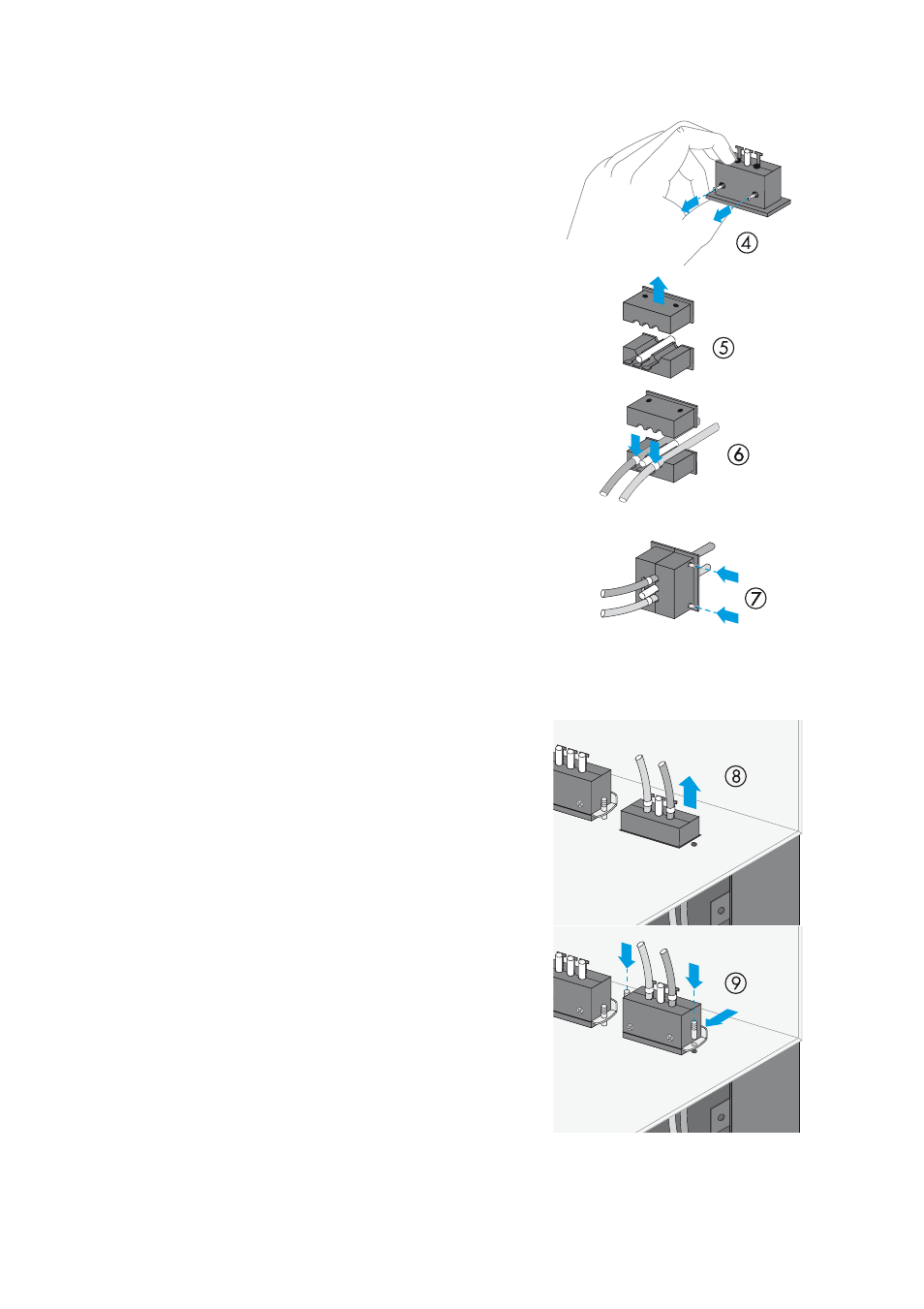

4. Suelte los tornillos de la boquilla de paso para
cables de dos partes.
5. Retire la mitad que no tiene las almas de fijación en
forma de T.
6. Coloque el cable de datos para la comunicación y
el cable de datos para las señales de control y
medición con suficiente longitud del cable en la
mitad de la boquilla de paso que posee almas de
fijación en forma de T hasta el punto de conexión
deseado y fíjelas con abrazaderas para cables.
7. Vuelva a enroscar las dos mitades. Apriete los
tornillos con la mano.
Tanto los cables de datos como el marcador de
posición (barra de plástico) deben quedar
firmemente presionados entre ambas partes de la
boquilla de paso de dos partes. Solo de este modo
se garantizará la hermeticidad de la carcasa.
8. Inserte en la carcasa la boquilla de paso con el
cable incluido desde el exterior.
9. Encaje la placa de fijación de la boquilla de paso
de dos partes y atorníllela firmemente.
10. Repita los pasos de 1 a 9 de los cables de datos
restantes. Para ello, se dispone de una segunda
boquilla de paso de dos partes.
